Dawicontrol DC-2974 PCI Kurzanleitung Seite 19

Brève notice
1. Vérifier les prépositionnements
La carte d'extension SCSI DC-2974 PCI a été configurée à l'usine de manière
à ne pas avoir besoin, dans la plupart des cas, de modifier le positionnement des
ponts. Il faut pourtant s'assurer avant l'encastrement que le positionnement des ponts
concorde bien avec le positionnement de base recommandé.

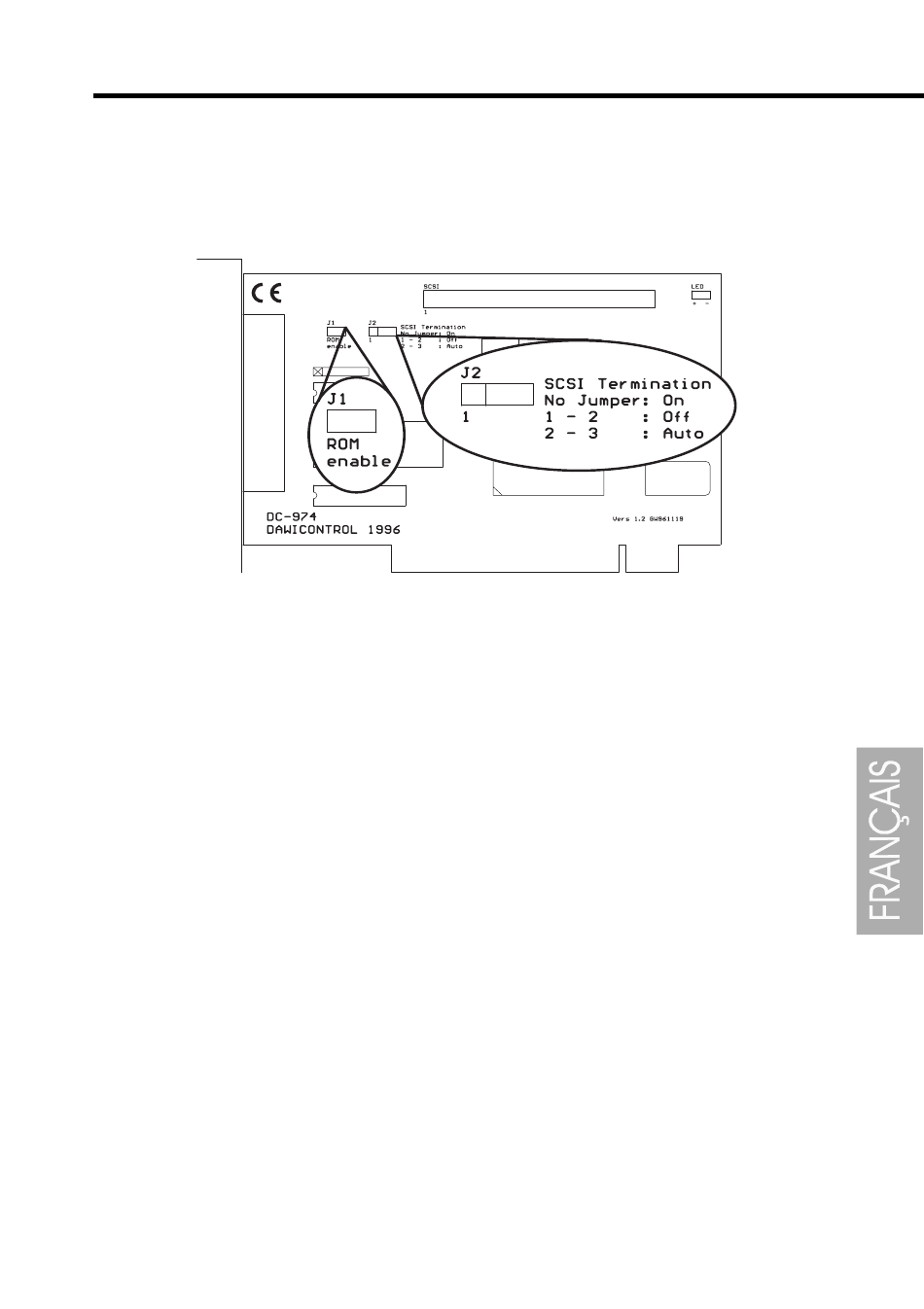

Croquis: DC-2974 PCI
Pont J1 Activation ROM
enfiché
retiré
La mémoire morte ROM contient le BIOS SCSI qui est responsable de
l'administration des disques durs SCSI. Il est bien possible d'administrer des disques
durs à l'aide des pilotes correspondants, mais l'installation par BIOS offre cependant
une plus grande compatibilité aux différents systèmes d'exploitation. BIOS installe
tous les disques durs raccordés dans l'ordre des ID SCSI ainsi que les disques
amovibles ayant les ID SCSI 0, 1 et 2. De plus il y a affichage de tous les autres
appareils raccordés.
Important: les disques durs SCSI ne sont pas annoncés au „setup" de l'ordinateur!
Pont J2 assignation carte d'extension SCSI
pas de pont d'enfiché
position 1-2
position 2-3
En assignation automatique, la carte d'extension SCSI vérifie s'il se trouve des
appareils aux raccords internes et/ou externes et branche ou débranche les caractères
d'arrêt en conséquence. Ne changer ce positionnement qu'en cas d'apparition
den'effectue le contrôle problèmes dans les configurations spéciales.
ROM actif
ROM inactif
branché
debranché
automatique (prépositionnement)
- 19 -
