Bedienungsanleitung

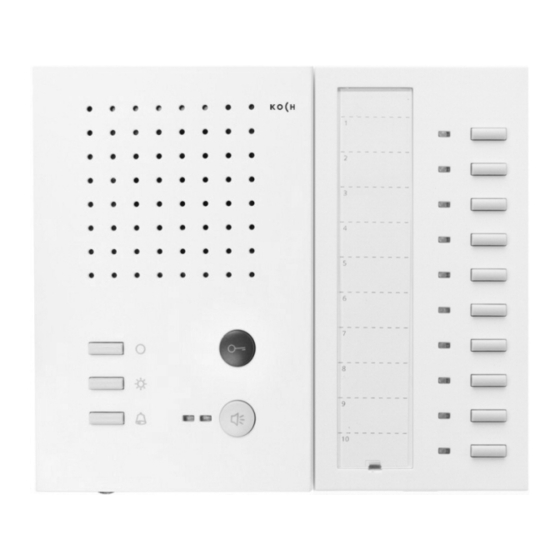

Innensprechstelle TCE31
Lautsprecher
Funktionstaste
Lichttaste
Ruf-Aus Taste
LED Anzeige rot
LED Anzeige grün
Mikrofon
Rufsignalisation
Rufunterscheidung beim Läuten vom Hauseingang, der Etagentüre und bei Internruf.
Die grüne LED-Anzeige leuchtet bei Türruf vom Hauseingang und bei Internruf während 30 Sek.
Bedienung Grundmodul
Gesprächsannahme
Gesprächsende
Türe entriegeln
Türruf ausschalten
Türruf einschalten
Lautstärke Rufton
Licht einschalten
Funktionstaste
René Koch AG
Seestrasse 241
8804 Au/Wädenswil
Lautstärke Rufton
Grundmodul
Sprechtaste kurz drücken; das Gespräch kann ohne
weitere Bedienung geführt werden (freisprechen)
Bei schlechten Umgebungsgeräuschen eignet sich der
Wechselsprechmodus besser. Wird die Sprechtaste länger
als 1 Sek. gedrückt, schaltet das Gerät in den Wechselsprech-
modus. Das Gespräch wird wie folgt gesteuert:
Taste drücken = Sprechen zur Aussensprechstelle(Bewohner)
Taste loslassen = Sprechen zur Innensprechstelle (Besucher)
automatische Abschaltung nach 60 Sek., Sprechtaste kurz
drücken oder 4 Sek. nach Drücken der Türöffnertaste
Türöffnertaste drücken
Ruf-Aus Taste kurz drücken; rote LED Anzeige leuchtet
Ruf-Aus Taste kurz drücken; rote LED Anzeige löscht
Regler nach Bedarf einstellen
Lichttaste drücken
■
Sonderfunktion (Steuerfunktion 8) – Standardeinstellung
□
Internruf
□
Türmatik
□
Rufumleitung
044 782 6000
044 782 6001 Fax
info@kochag.ch
Zusatzmodul
BA TCE31
10.15
Funktionsanzeigen
1 - 10 (von oben)
Funktionstasten
1 - 10 (von oben
nach unten)
Funktionstasten-
beschriftung
(Beschriftungsstreifen
mit Abdeckung)
Türöffnertaste
Sprechtaste
