Produktinformation Video-Innensprechstelle VTCE31 Inhaltsverzeichnis Seite Sicherheitshinweise Montage und Installation Technische Daten Geräteübersicht Anzeige- und Bedienelemente (Grund- und Videomodul) Anzeige- und Bedienelemente (Zusatzmodul) Inbetriebnahme Einstellungen Programmierung Grundmodul (manuell) Programmierung Grundmodul (Prog-terminal) Programmierung Zusatzmodul (manuell) Programmierung Zusatzmodul (Prog-terminal) Reinigung Service 1/16 PI VTCE31... -
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. - getrennte Führung von Starkstrom- und Schwachstromleitungen - Mindestabstand von 10 cm bei gemeinsamer Leitungsführung - Trennstege einsetzen zwischen Stark- und Schwachstromleitungen in gemeinsam... - Seite 3 Leitungen anschließen a b E + • Leitungen gemäss Schema anschliessen. • Verbindung von Ober- und Unterschale: Mit dem Verbindungskabel beide Einheiten verbinden. Videomodul anschliessen Vorbereiteten Videodrähte an die steckbare Schraubklemme an (im Zubehör) anschliessen und auf die dreifache Stiftleiste der Leiterplatte aufstecken.
-
Seite 4: Technische Daten
Gerät öffnen 1. An der Unterseite des Gerätes befinden sich rechteckige Entriegelungsöffnungen für jedes Modul. Schraubenzieher in diese Öffnung einführen und mit leichtem Druck die Verriegelung lösen (1). 2. Oberschale aus den beiden oberen Rastwinkeln heraus heben (2). Technische Daten +24 VDC ±... -
Seite 5: Geräteübersicht

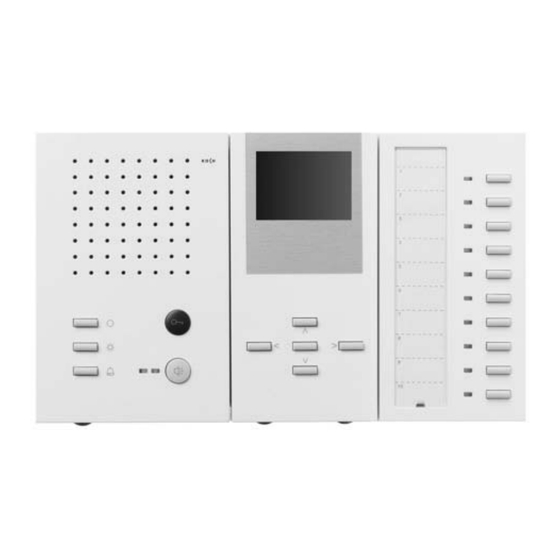

Geräteübersicht VTCE31 Funktionstasten Funktionsanzeigen 1 – 10 (von oben) Display Lautsprecher Türöffnertaste Funktionstaste Lichttaste Ruf-Aus Taste Lautstärkeregler Rufton rote LED Regler Regler Anzeige Farbintensität Helligkeit grüne LED Bildtaste (mitte) Funktionstasten- Anzeige 4 Steuertasten beschriftung (Beschriftungsstreifen Sprechtaste mit Abdeckung) Grundmodul Videomodul... -
Seite 6: Anzeige- Und Bedienelemente (Grund- Und Videomodul)
Anzeige- und Bedienelemente (Grundmodul und Videomodul) Sprechtaste • Gesprächsannahme, Sprechen aktivieren, Wechselsprechen • Sprechen beenden • Ruftonauswahl (Türruf Aussensprechstelle 2, AS 1-63 Türöffnertaste • Türe öffnen (= **WE) • Sprechen beenden • Ruftonauswahl (Türruf Aussensprechstelle 1, AS 0 • Lichtschaltfunktion auslösen *** Funktionstaste □... -
Seite 7: Anzeige- Und Bedienelemente (Zusatzmodul)
Anzeige- und Bedienelemente (Zusatzmodul) Funktionstasten Anzahl : 10. Auf jede Taste jeweils 6 unabhängig 1 - 10 programmierbare Funktionen : • gezielte Türanwahl • gezieltes Internrufen • Anzeige von Sensorinformationen • Rufumleitung von Tür- und Etagenrufen • Senden einer Steuerfunktion •... -
Seite 8: Inbetriebnahme
Inbetriebnahme • T1 und T2 dürfen nicht mit einer anderen Ader verbunden werden. • Beim Anschluss der Video-Adern T1 (-) und T2 (+) ist auf die Polung zu achten. Sollte das Bild nach der Inbetriebnahme verzerren, schalten Sie das Gerät ab und tauschen die Adern für das Videosignal. -
Seite 9: Programmierung Grundmodul Manuell
Programmierung Grundmodul manuell Legende : Die Programmierung erfolgt immer in 4 Schritten : Einleiten der Programmierung Vorauswahl Endauswahl Beenden der Programmierung 1. Einleiten der Programmierung Ruf Aus- Taste drücken (8 Sek.), bis kurzer Quittungston ertönt loslassen 2. Vorauswahl 3. Endauswahl Funktionstaste drücken (8 Sek.) Funktionstaste kurz drücken, bis ein kurzer Quittungston... - Seite 10 Programmierfunktion 2. Vorauswahl 3. Endauswahl Türöffnerautomatik Internruf An der Ziel-Innensprechstelle (auf Funktionstaste) ausführen: Sprechtaste drücken, Hörer abnehmen oder Steuerfunktion 8 (auf Funktionstaste) Automatisches Frei- sprechen nach Internruf einschalten (wenn aus- geschaltet) oder aus- schalten (wenn einge- schaltet) Etagentüröffnerfunktion einschalten (wenn aus- geschaltet) oder aus- schalten (wenn einge- schaltet)
- Seite 11 Programmierfunktion 2. Vorauswahl 3. Endauswahl Parallelruf ausschalten Ruftonauswahl sperren Erweiterte Programmier- ung sperren Programmiersperren aufheben Achtung : Zuerst Programmier- modus an der Zentrale BVS20 einschalten. Schritte 1 – 4 durch- führen. Programmiermodus der Anlage ausschalten. Grundeinstellung laden Türöffnertaste 8 Sek. lang drücken 4.
-
Seite 12: Programmierung Grundmodul (Prog-Terminal)
Programmierungen Grundmodul mit dem Programmierterminal TCSK01 Weitere Informationen und Anleitung im „Programmierhandbuch TCSK01“. Funktionen Wechselsprechgeräte suchen 52 # Parallelzuordnung Parallelruf einschalten 99 # Ser-Nr. ParS-Nr. ausschalten 99 # Ser-Nr. Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Innenstation ParSNr. -
Seite 13: Programmierung Zusatzmodul Manuell
Programmierung Zusatzmodul manuell Beachten : Die Busaktion (Schritt 2) muss innerhalb 40 Sek. nach dem Einleiten der Programmierung erfolgen (siehe Seite 14). Gezielte Anwahl einer 1. Programmierung einleiten Aussensprechstelle und Türöffner 2. Programmierter Sonneriedrücker an der Aussensprech- stelle kurz drücken 3. - Seite 14 1. Programmierung einleiten Rufausschalttaste auf dem Grundmodul drücken (8 Sek.) bis ein kurzer Quittungston ertönt und die 7 oberen LEDs blinken loslassen 2. Programmierung beenden (oder automatische Abschaltung nach 40 Sek.) Quittungston ertönt, Rufausschalttaste auf dem LEDs löschen (nach ca. 40 Sek.) Grundmodul kurz drücken 14/16...
-
Seite 15: Programmierung Zusatzmodul (Prog-Terminal)
Programmierungen Zusatzmodul mit dem Programmierterminal TCSK01 Die Busaktion (Schritt 2) kann mit dem Programmierterminal anstatt am Zielgerät ausgeführt werden. Die Eingabe muss innerhalb von 40 Sek. nach dem Einleiten der Programmierung erfolgen (Schritt 1, siehe Seite 11). Gezielte Anwahl einer Aussensprechstelle und Türöffner auf TCSK01 : •... -
Seite 16: Reinigung
Stärkere Verschmutzungen mit einem milden Haushaltsreiniger entfernen. Eindringen von Wasser unbedingt vermeiden ! Keine scharfen oder kratzenden Reinigungsmittel verwenden ! René Koch AG Seestrasse 241 Service 8804 Au/Wädenswil Für Fragen wenden Sie sich bitte an 044 782 6000...
