Bedienungsanleitung digitale Schlauchpumpe PPD-3000
5. Lieferumfang:
•
PPD-3000 Schlauchpumpe
•
Bedienungsanleitung
•
Zubehör (siehe nachfolgende Liste)
Anzahl
Bezeichnung
1 *
Netzkabel 230V AC
1 *
Schlauch 1m (1,0 x 1,6 mm)
1 *
Schlauch 1m (1,9 x 2,5 mm)
1 *
Handgriffel mit Fingerschalter
1
Fußschalter mit Anschlusskabel
* Im Lieferumfang enthalten
6. Inbetriebnahme
•
Schließen sie das Netzkabel an den Netzanschluss auf der Rückseite des Geräts an.
•
Schließen sie den mitgelieferten Fingerschalter an der Frontseite, Fußschalter (optional
– C-0040) oder das Steuerkabel vom Dosierroboter an den Fussschalteranschluss auf
der Rückseite des PPD-3000 an.
•
Schalten Sie das Gerät ein. Es erscheint der Startbildschirm und zeigt die installierte
Softwareversion. Nach etwa 2 Sekunden schaltet das System automatisch auf den
Standardbildschirm zur Einstellung des Gerätes um. Das Gerät ist nun betriebsbereit.
•
Stellen Sie die Pumpe über den PRG-Taster auf die Betriebsart „FÜLLEN"
•

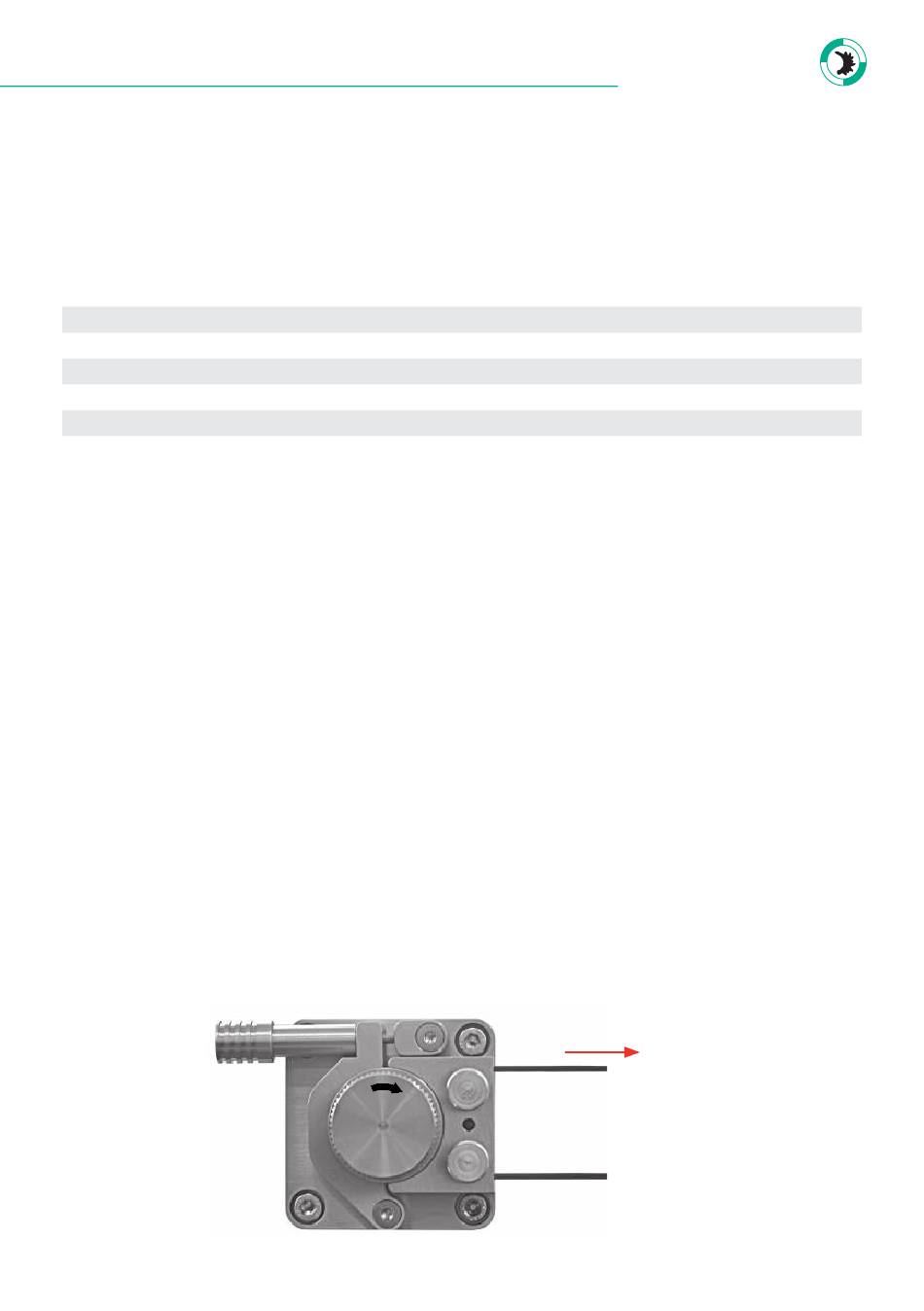

Legen Sie nun wie folgt den Materialschlauch in den Pumpenkopf ein. Ziehen Sie dazu
die Verriegelung nach links zur Seite und klappen diese nach oben, bzw. nach rechts.
Klappen Sie die Schlauchführung nach links. Der Rotor wird nun sichtbar.
•
Prüfen Sie nun die benötigte Schlauchlänge und schneiden Sie diese passend zu.
Führen Sie den Schlauch von rechts in die obere Führung ein und über die untere
Führung über das Schlauchbett nach rechts wieder raus. Klemmen Sie den Schlauch
nun leicht über die untere Rändelschraube so dass der Schlauch nicht beschädigt wird.
Straffen Sie den Schlauch nun über dem Rotor durch Ziehen des Schlauches nach
rechts.
Bestellbezeichnung
C-0043
560984A
560995A
560989-B-V
C-0040
7
VIEWEG
VPE
1 Stk
1m
1m
1 Stk
1 Stk
Schlauch zum
Dosiergriffel
Schlauch vom
Materialbehälter
