Bedienungsanleitung digitale Schlauchpumpe PPD-3000

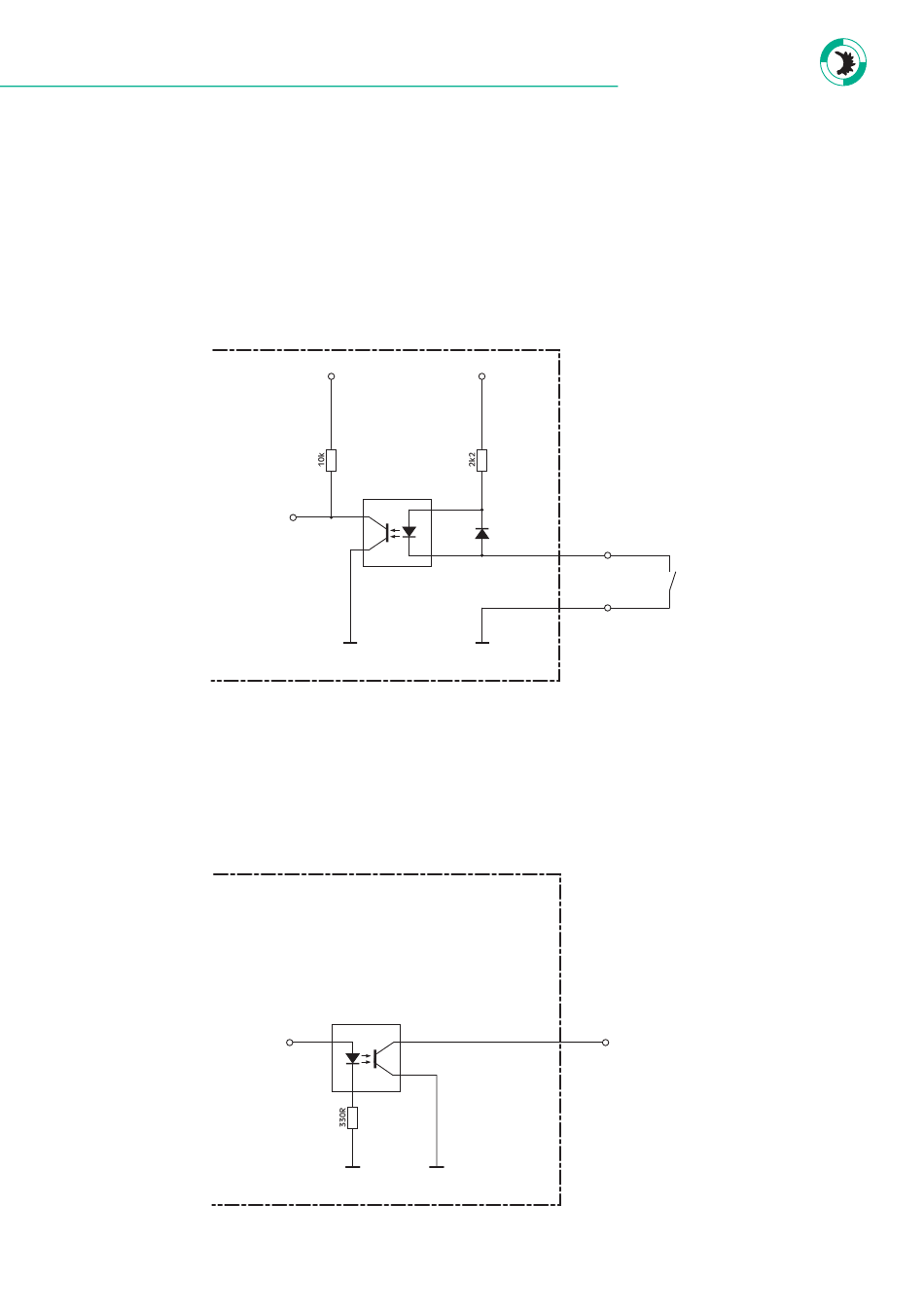

10.3 Schaltungsdiagramme:

Digitale Eingänge:
Ein Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist. Die Eingänge werden
aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind.
PPD3000
Input - Microcontroller
Digitale Ausgänge:
Ist der digitale Ausgang gesetzt, so ist der Optokoppler leitend.
PPD3000
Output - Microcontroller
Optokoppler
D2
GND GND
Opto coupler
GND GND
15
VIEWEG
PPD3000 I/O-Port Input
PPD3000 I/O-Port Output
