Gebrauchs- und Montageanweisung

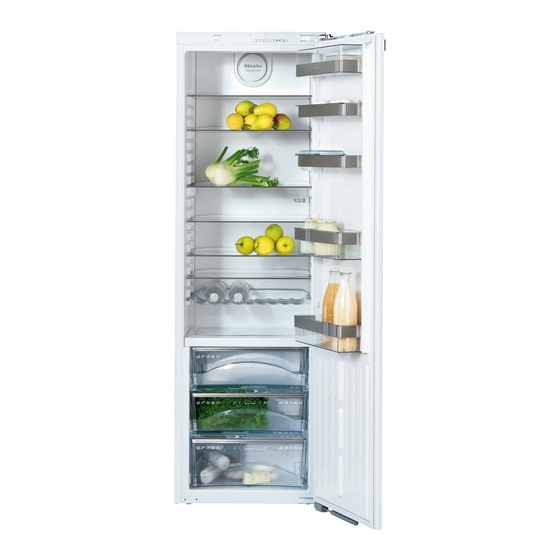

Kühl-Gefrier-Kombination
mit PerfectFresh-Zone
und DynaCool
KF 9757 iD-3
KF 9757 iD-4
de - DE
Lesen Sie unbedingt die Ge-
brauchsanweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 09 308 730
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele KF 9757 iD-3
Inhaltszusammenfassung für Miele KF 9757 iD-3
- Seite 1 Gebrauchs- und Montageanweisung Kühl-Gefrier-Kombination mit PerfectFresh-Zone und DynaCool KF 9757 iD-3 KF 9757 iD-4 de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 09 308 730...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ..........5 Ihr Beitrag zum Umweltschutz . - Seite 3 Inhalt Innenraum gestalten ..........30 Abstellflächen versetzen .
- Seite 4 Inhalt Vor dem Geräteeinbau ..........51 Hatte das alte Gerät eine andere Scharniertechnik?.
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung a Ein-/Aus-Taste für separates Ein- und f Haupttaste zum Ein- und Ausschalten der Kühlzone und Ausschalten des gesamten Gerätes PerfectFresh-Zone g Temperaturanzeige Gefrierzone b Temperaturanzeige Kühlzone h Tasten zum Einstellen der Tempera- c Tasten zum Einstellen der Tempera- tur in der Gefrierzone tur in der Kühlzone (+ für wärmer;... - Seite 6 Gerätebeschreibung a Ventilator b Abstellfläche c Trockenfach PerfectFresh-Zone d Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach e Feuchtefach PerfectFresh-Zone f Butter- und Käsefach g Eierablage/Servierbord mit Universal- h Innenbeleuchtung i Flaschenhalter j Flaschenbord k Tauwasser-Rinne und Tauwasser-Ablaufloch l Gefrierschubladen mit Gefrierkalender...
-
Seite 7: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren. -
Seite 8: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen zum Gefrieren frischer Lebensmittel Dieses Gerät entspricht den vorge- und zum Bereiten von Eis. schriebenen Sicherheitsbestimmun- Alle anderen Verwendungszwecke sind gen. Ein unsachgemäßer Gebrauch unzulässig und möglicherweise gefähr- kann jedoch zu Schäden an Perso- lich. Der Hersteller haftet nicht für Schä- nen und Sachen führen. -
Seite 9: Technische Sicherheit
Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Einbau auf äußere sichtbare Schäden. einem eventuellen Leck kann sich in zu Nehmen Sie ein beschädigtes Gerät kleinen Räumen ein brennbares auf keinen Fall in Betrieb. - Seite 10 (z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- ren. leistet der Hersteller, dass sie die Si- cherheitsanforderungen erfüllen.
-
Seite 11: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Ge- Berühren Sie Gefriergut nicht mit tränken oder mit Flüssigkeiten, die ge- nassen Händen. Die Hände können frieren können, in der Gefrierzone. Die festfrieren. Verletzungsgefahr! Dosen oder Flaschen können platzen. Nehmen Sie niemals Eiswürfel und Verletzungs- und Beschädigungs- Eis am Stiel, insbesondere Wassereis,... -
Seite 12: Entsorgung Eines Kühl-/Gefriergerätes
Sicherheitshinweise und Warnungen Verwenden Sie keine Abtausprays Verwenden Sie zum Abtauen und oder Enteiser. Reinigen des Gerätes auf keinen Fall Diese können explosive Gase bilden, ein Dampf-Reinigungsgerät. kunststoffschädigende Lösungs- oder Der Dampf kann an spannungsführen- Treibmittel enthalten oder gesundheits- de Teile des Gerätes gelangen und schädlich sein. -
Seite 13: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler Energieverbrauch erhöhter Energieverbrauch Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Neben einer Wärmequelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver- decken und regelmäßig von Staub befreien. -
Seite 14: Gerät Ein- Und Ausschalten
Die Temperaturanzeige für die Kühlzone leuchtet und die Innenbeleuchtung geht direkt nach Abziehen der Schutzfolie bei geöffneter Tür an. mit dem beiliegenden Miele Pflege- In der Temperaturanzeige für die Ge- mittel für Edelstahl ein. frierzone leuchten Striche, bis die einge- Wichtig! Das Miele Pflegemittel für... -
Seite 15: Kühlzone Separat Ausschalten
Gerät ein- und ausschalten Kälte-Akku Gerät ausschalten Setzen Sie den Kälte-Akku oben in die Aussparrungen der Gefrierraumdecke ein. Dazu: ^ Nehmen Sie die oberste Gefrier- ^ Drücken Sie rechts die Haupttaste, schublade heraus. bis beide Temperaturanzeigen erlö- schen. Die Kühlung ist ausgeschaltet. (Ist das nicht der Fall, ist die Verriegelung ein- geschaltet!) Kühlzone separat ausschalten... -
Seite 16: Verriegelung
Gerät ein- und ausschalten Verriegelung Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten si- chern. ^ Beenden Sie den Einstellmodus, in- dem Sie rechts die Haupttaste drü- Verriegelung ein-/ausschalten cken. Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um. Bei längerer Abwesenheit ^ Halten Sie die SuperFrost-Taste ca. -
Seite 17: Die Richtige Temperatur
Die richtige Temperatur Automatische Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr Temperaturverteilung wichtig. Durch Mikroorganismen (DynaCool) verderben die Lebensmittel schnell, Das Gerät schaltet immer, wenn die was durch die richtige Lagertemperatur Kühlung der Kühlzone einschaltet, au- verhindert bzw. verzögert werden kann. tomatisch den Ventilator zu. -
Seite 18: Temperatur In Der Kühl-/ Gefrierzone Einstellen
Die richtige Temperatur Temperatur in der Kühl-/ ratur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu nied- Gefrierzone einstellen rig sein, stellen Sie die Temperatur neu Die Temperatur in der Kühl- und Ge- ein. frierzone können Sie mit den beiden Tasten unter der jeweiligen Temperatur- Mögliche Einstellwerte für die anzeige einstellen. -
Seite 19: Temperaturanzeige
Die richtige Temperatur Temperaturanzeige Die Temperaturanzeigen in der Bedien- blende zeigen im Normalbetrieb die Temperatur in der Mitte der Kühlzone ^ Drücken Sie so oft eine der Einstell- und die wärmste Stelle in der Gefrierzo- tasten für die Temperatur, bis in der ne an. -
Seite 20: Die Leuchtkraft Der Temperaturanzeige
Die richtige Temperatur ^ Drücken Sie die SuperFrost-Taste, Die Leuchtkraft der Temperatur- anzeige um die Einstellung zu speichern. Die Leuchtkraft der Temperaturanzeige ist bei Auslieferung des Gerätes auf ge- ring eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird ^ Beenden Sie den Einstellmodus, in- oder ein Alarmzustand herrscht, leuch- tet die Temperaturanzeige mit größter... -
Seite 21: Tonwarner
Tonwarner Warnsystem einschalten Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in Das Warnsystem ist automatisch immer der Gefrierzone nicht unbemerkt an- funktionsbereit. Es muss nicht extra steigen kann. eingeschaltet werden. Erreicht die Temperatur einen zu warmen Temperaturbereich, ertönt ein Warnton vorzeitig ausschalten Warnton, gleichzeitig blinkt die Tempe- raturanzeige für die Gefrierzone. -
Seite 22: Superkühlen Und Superfrost Verwenden
SuperKühlen und SuperFrost verwenden Funktion SuperKühlen Funktion SuperFrost Mit der Funktion SuperKühlen wird die Um Lebensmittel optimal einzufrieren, Kühlzone sehr schnell auf den kältesten müssen Sie vor dem Einfrieren frischer Wert abgekühlt (abhängig von der Lebensmittel die Funktion SuperFrost Raumtemperatur). einschalten. - Seite 23 SuperKühlen und SuperFrost verwenden SuperFrost ausschalten Die Funktion SuperFrost schaltet sich automatisch je nach eingelegter Lebensmittelmenge nach ca. 30 bis 65 Stunden ab. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler, energiesparender Kühl- leistung. Um Energie zu sparen, können Sie die Funktion SuperFrost selber ausschal- ten, sobald eine konstante Gefrierzo- nentemperatur von mindestens -18 °C...
-
Seite 24: Lebensmittel In Der Kühlzone Lagern
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche – Rohmilchkäse und andere Rohmilch- produkte, Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unter- – folienverpacktes Fertiggemüse und schiedliche Temperaturbereiche ein. allgemein alle frischen Lebensmittel, Die kalte, schwere Luft sinkt in den un- deren Mindesthaltbarkeitsdatum sich teren Bereich der Kühlzone. -
Seite 25: Für Den Kühlschrank Nicht Geeignet
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Lebensmittel richtig lagern geeignet Bewahren Sie Lebensmittel in der Kühl- zone in der Regel nur verpackt oder gut Nicht alle Lebensmittel eignen sich für zugedeckt auf (in der Perfect- die Lagerung bei Temperaturen unter Fresh-Zone gibt es Ausnahmen). -
Seite 26: Lebensmittel In Der Perfectfresh-Zone Lagern
Lebensmittel in der PerfectFresh-Zone lagern In der PerfectFresh-Zone werden Le- Mit Hilfe des Schiebereglers kann die bensmittel bei einer niedrigeren Tem- im PerfectFresh-Fach enthaltene Luft- peratur gelagert als in einer herkömmli- feuchtigkeit reguliert werden. chen Kühlzone. Zusätzlich kann die im Je mehr die Luftfeuchtigkeit der lebens- Fach enthaltene Luftfeuchtigkeit so re- mitteleigenen Feuchtigkeit entspricht,... -
Seite 27: Feuchtefach
Lebensmittel in der PerfectFresh-Zone lagern Einstellung , = niedrige Luftfeuchtig- Bewahren Sie diese Lebensmittel nur zugedeckt oder verpackt auf. keit. Ausnahme: Fleisch (Die Abtrocknung Der Schieberegler öffnet die Öffnungen der Fleischoberfläche wirkt keimhem- zum Fach und die eingebrachte Luft- mend und begünstigt dadurch eine bes- feuchtigkeit kann entweichen. - Seite 28 Lebensmittel in der PerfectFresh-Zone lagern Beispiele für Obst und Gemüse, das viel Naturgas ausscheidet: Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados, Feigen, Blaubeeren, Melonen, Bohnen. Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert: Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Apriko-...
- Seite 29 Lebensmittel in der PerfectFresh-Zone lagern Falls Sie mit dem Ergebnis Ihrer eingelagerten Lebensmittel nicht zufrieden sind (die Lebensmittel z. B. bereits nach kurzer Aufbewahrungsdauer schlapp oder welk wirken), berücksichtigen Sie noch einmal die folgenden Hinweise: ^ Lagern Sie nur frische Lebensmittel ein. Der Einlagerungszustand der Lebens- mittel ist auschlaggebend für das Frischeergebnis.
-
Seite 30: Innenraum Gestalten
Innenraum gestalten Abstellflächen versetzen Zum Versetzen der geteilten Abstellflä- Die Abstellflächen können Sie je nach ^ nehmen Sie die beiden halben Glas- Höhe des Kühlgutes versetzen: platten heraus, ^ Die Abstellfläche anheben, ein Stück nach vorn ziehen, mit der Ausspa- rung über die Auflagerippen heben und nach oben oder unten versetzen. -
Seite 31: Schubfächer Der Perfectfresh-Zone
Innenraum gestalten Schubfächer der Achten Sie beim Reinigen des Gerä- PerfectFresh-Zone tes darauf, dass das Spezialfett in Die Schubfächer der PerfectFresh-Zone den Teleskopschienen nicht heraus- sind auf Teleskopschienen geführt und gewaschen wird. können zum Be- und Entladen oder zu Reinigen Sie diese mit einem feuch- Reinigungszwecken herausgenommen ten Tuch. -
Seite 32: Universalbox
Innenraum gestalten ^ setzen Sie die flache Schale b in ^ Einige Edelstahlhalterahmen lassen den Edelstahlhalterahmen und ver- sich leichter entnehmen und einset- wenden Sie die tiefe Schale als De- zen, wenn Sie den Edelstahlhalterah- ckel a. men samt hinteren Steg fassen und nach oben herausnehmen. -
Seite 33: Gefrieren Und Lagern
Gefrieren und Lagern Maximales Gefriervermögen Fertige Tiefkühlkost einlagern Damit die Lebensmittel möglichst Möchten Sie fertige Tiefkühlkost einla- schnell bis zum Kern durchgefroren gern, überprüfen Sie bereits beim Kauf werden, darf das maximale Gefrierver- im Geschäft mögen nicht überschritten werden. Das –... -
Seite 34: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. -
Seite 35: Vor Dem Einlegen
Gefrieren und Lagern Vor dem Einlegen – maximale Gefriergutmenge (siehe Typenschild) ^ Bei einer größeren Menge als 2 kg fri- ^ Die unterste Gefrierschublade he- scher Lebensmittel schalten Sie eini- ge Zeit vor dem Einlegen der Le- rausnehmen. bensmittel die Funktion SuperFrost ^ Legen Sie das Gefriergut breitflächig ein (siehe "SuperFrost verwenden"). -
Seite 36: Gefrierkalender
Gefrieren und Lagern Gefrierkalender Auftauen von Gefriergut Der Gefrierkalender auf der Gefrier- Gefriergut können Sie auftauen schublade zeigt in Monaten die übliche – im Mikrowellengerät, Lagerzeit für unterschiedliche Lebens- mittelarten an, wenn sie frisch eingefro- – im Backofen bei der Beheizungsart "Heißluft"... -
Seite 37: Eiswürfel Bereiten
Gefrieren und Lagern Eiswürfel bereiten Kälte-Akku entnehmen ^ Nehmen Sie die oberste Gefrier- schublade heraus. ^ Fassen Sie den Kälte-Akku seitlich an und ziehen Sie ihn nach unten he- raus. Bei einem Stromausfall legen Sie den ^ Füllen Sie die Eiswürfelschale zu Kälte-Akku direkt auf das Gefriergut in dreiviertel mit Wasser, und stellen Sie der oberen Schublade, um die größt-... -
Seite 38: Abtauen
Abtauen Kühlzone und Aufgrund einer dicken Eisschicht las- sen sich die Gefrierschubladen schwe- PerfectFresh-Zone rer öffnen, und unter Umständen lässt Die Kühlzone und die PerfectFresh- sich die Gerätetür nicht dicht schlies- Zone tauen automatisch ab. sen. Ebenso verringert sich die Kühllei- stung, wodurch der Stromverbrauch Während die Kältemaschine läuft, steigt. - Seite 39 Abtauen ^ Nehmen Sie die Gefrierschubladen Das Abtauen können Sie beschleuni- aus der Gefrierzone. gen, indem Sie zwei Töpfe auf Topf- untersetzern mit heißem (nicht kochen- dem) Wasser in das Gerät stellen. In Zum Abtauen diesem Fall die Tür beim Abtauen ge- Führen Sie das Abtauen rasch schlossen lassen, damit die Wärme durch.
-
Seite 40: Reinigen Und Pflegen
Reinigen und Pflegen Um Beschädigungen der Oberflä- Verwenden Sie zur Pflege der Edel- chen zu vermeiden, verwenden Sie stahlflächen am Gerät das Miele bei der Reinigung keine Pflegemittel für Edelstahl (erhältlich – soda-, ammoniak-, säure- oder chlo- über den Miele Kundendienst). -
Seite 41: Vor Dem Reinigen
Reinigen und Pflegen ^ Drücken Sie die weißen Kunststoff- Vor dem Reinigen knöpfe aus den Aussparungen (2.). ^ Schalten Sie das Gerät aus. ^ Befestigen Sie die Edelstahlblende ^ Ziehen Sie den Netzstecker oder nach der Reinigung in umgekehrter schalten Sie die Sicherung der Haus- Reihenfolge wieder am Deckel des installation aus. -
Seite 42: Innenraum, Zubehör
Spülmaschine verfärben. ^ Reiben Sie diese unbedingt nach je- Diese Verfärbung beeinflusst nicht der Reinigung zur Pflege mit dem die Stabilität der Teile. Miele Pflegemittel für Edelstahl ein. Dadurch wird die Edelstahloberflä- che geschützt und schnelles Wieder- verschmutzen verhindert! -
Seite 43: Be- Und Entlüftungsquerschnitte
Reinigen und Pflegen Be- und Nach dem Reinigen Entlüftungsquerschnitte ^ Schieben Sie die Trennplatte ein bis sie hörbar einrastet. ^ Reinigen Sie die Be- und Entlüftungs- querschnitte regelmäßig mit einem ^ Setzen Sie alle Teile in die Kühlzone. Pinsel oder Staubsauger. Staubabla- ^ Schließen Sie das Gerät wieder an, gerungen erhöhen den Energiever- und schalten Sie es ein. -
Seite 44: Was Tun, Wenn
Was tun, wenn . . . ? ^ Wurde eine größere Menge Lebens- Reparaturen an Elektrogeräten dür- mittel auf einmal eingefroren? fen nur von Fachkräften durchge- Da die Kältemaschine dadurch sehr führt werden. Durch unsachgemäße lange läuft, sinkt die Temperatur in Reparaturen können erhebliche Ge- der Kühlzone automatisch. - Seite 45 Was tun, wenn . . . ? . . . das Gefriergut taut auf, weil es in Sobald der Alarmzustand beendet ist, verstummt der Warnton und die Tempe- der Gefrierzone zu warm ist? raturanzeige leuchtet wieder konstant. ^ Wurde die Raumtemperatur, für die Ihr Gerät ausgelegt wurde, unter- .
- Seite 46 Was tun, wenn . . . ? . . . in der Temperaturanzeige der Ge- . . . die Innenbeleuchtung in der Kühl- frierzone ein "nA" erscheint? zone nicht mehr funktioniert? Die Temperatur in der Gefrierzone war War die Kühlzonentür längere Zeit ge- zwischenzeitlich durch einen Stromaus- öffnet? Die Beleuchtung schaltet sich fall in den letzten Tagen oder Stunden...
-
Seite 47: Ursachen Von Geräuschen
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kältemaschine). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. -
Seite 48: Kundendienst/Garantie
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung. -
Seite 49: Elektroanschluss
Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen. -
Seite 50: Montagehinweise
Montagehinweise Be- und Entlüftung Ein nicht eingebautes Gerät kann Die Luft an der Rückwand des Gerätes kippen! erwärmt sich. Deshalb muss der Möbel- umbau so beschaffen sein, dass eine Aufstellort einwandfreie Be- und Entlüftung ge- währleistet ist. Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Die Luftzuführung erfolgt über den Fensters mit direkter Sonneneinstrah-... -
Seite 51: Vor Dem Geräteeinbau
Montagehinweise ^ Prüfen Sie, ob alle Teile an der Ge- Vor dem Geräteeinbau räterückwand frei schwingen können. ^ Nehmen Sie vor dem Einbau die Aus- Biegen Sie eventuell anliegende Teile gleichsblende, das Kederband und vorsichtig weg. anderes Zubehör aus dem Gerät bzw. -
Seite 52: Einbaumaße
Einbaumaße Gefrierzone Nischenhöhe KF 9757 iD-3 1772 - 1788 KF 9757 iD-4... -
Seite 53: Türscharnier Einstellen
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schla- gen würde, sollten Sie den Öffnungs- winkel der Gerätetür auf 90°... -
Seite 54: Türanschlag Wechseln
Türanschlag wechseln ^ Schieben Sie die Gerätetüren jeweils Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die nach außen, und hängen Sie sie aus. Gerätetür geöffnet werden soll. Ist ein ^ Drehen Sie die Befestigungsschrau- Linksanschlag erforderlich, muss der ben e nun ganz heraus, und schrau- Türanschlag gewechselt werden. - Seite 55 Türanschlag wechseln Achtung! Der Türschließdämpfer Die Scharniere nicht zusammen- zieht sich im demontierten Zustand klappen. Verletzungsgefahr! zusammen! Verletzungsgefahr! ^ Verwenden Sie zum Festschrauben ^ Schrauben Sie die Halterung b ab der Scharniere einen Akku-Schrauber – die Schrauben b sind selbst- und nehmen Sie den Türschließ- dämpfer c nach unten ab.
- Seite 56 Türanschlag wechseln ^ Hängen Sie die Gerätetüren auf die vormontierten Schrauben, und schie- ben Sie die Gerätetüren dann nach innen. ^ Ziehen Sie die Schrauben oben, in der Mitte und unten fest an. ^ Rasten Sie die Abdeckteile a, b und c auf.
-
Seite 57: Gewicht Der Möbeltüren
Gerät einbauen Einbau in einen Raumteiler Alle Montageschritte werden an ei- Bei Einbau des Gerätes in einen Raum- nem Gerät mit rechtem Türan- teiler muss die Rückseite der Einbauni- schlag gezeigt. Sollten Sie den Tür- sche im Gerätebereich verblendet wer- anschlag nach links gewechselt ha- den. -
Seite 58: Gerät Vorbereiten
Gerät einbauen Gerät vorbereiten (Bei großen Möbeltüren ein drittes Paar Befestigungswinkel c im Griffbereich der Gerätetüren festschrauben.) ^ Schieben Sie das Gerät zu zwei Drit- tel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird! Nur bei 16 mm dicken Möbelwänden: ^ Schieben Sie die Ausgleichsblende a (Noppen zeigen nach unten) mittig... - Seite 59 Gerät einbauen ^ Öffnen Sie die Gerätetüren. ^ Stecken Sie die Abdeckung k auf den Befestigungswinkel l. ^ Schrauben Sie den Befestigungs- winkel l mit den Schrauben m (M5 x 15) unten am Gerät fest. ^ Ziehen Sie die Schutzfolie vom ^ Nehmen Sie die Abdeckung g an Kederband n ab.
- Seite 60 Gerät einbauen Gerät einbauen Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen etc.) muss das Aufbaumaß der Türanschlagsteile berücksichtigt wer- den, so dass auch hier ein umlaufender Abstand von 42 mm eingehalten wird. ^ Ziehen Sie das Gerät um das ent- sprechende Aufbaumaß...
-
Seite 61: Gerät In Der Nische Befestigen
Gerät einbauen Gerät in der Nische befestigen ^ Drücken Sie das Gerät scharniersei- tig an die Möbelwand. ^ Lockern Sie die Schrauben b an den ^ Um das Gerät oben und unten mit oberen und unteren Befestigungswin- dem Möbelschrank zu verbinden, keln c ein wenig. -
Seite 62: Möbeltüren Montieren
Gerät einbauen ^ Brechen Sie das überstehende Ende der unteren Abdeckung e ab. Es wird nicht mehr benötigt. ^ Setzen Sie die Winkelabdeckung g auf den unteren Befestigungswinkel ^ Schließen Sie die Gerätetüren. Möbeltüren montieren ^ Zeichnen Sie dünn mit einem Bleistift eine Mittellinie auf die Innenseite der Möbeltür. - Seite 63 Gerät einbauen Gerätetür mit der Möbeltür ver- schrauben: ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. ^ Bohren Sie jeweils die Befestigungs- ^ Drehen Sie die Muttern c locker auf löcher a in die Möbeltür vor, und die Justagebolzen. drehen Sie die Schrauben b ^ Schließen Sie die Tür, und kontrollie- (4 x 14 mm) ein.
- Seite 64 Gerät einbauen ^ Setzen Sie die jeweils die obere Ab- deckung i auf und rasten Sie sie ^ Schließen Sie beide Türen, und rich- ein. ten Sie sie nach den nebenstehen- ^ Setzen Sie die seitlichen Abde- den Möbeltüren aus. ckungen j auf, so dass sie hörbar ^ Ziehen Sie die Muttern e an den Ge- einrasten.
- Seite 65 Gerät einbauen So stellen Sie sicher, dass das Gerät richtig eingebaut wurde: – Die Türen müssen richtig schließen. – Die Türen dürfen nicht am Möbelkor- pus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen. ^ Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Gerät und schließen Sie die Gerätetü-...
- Seite 68 Änderungen vorbehalten / 2112 M.-Nr. 09 308 730 / 01 KF 9757 iD-3, KF 9757 iD-4...
