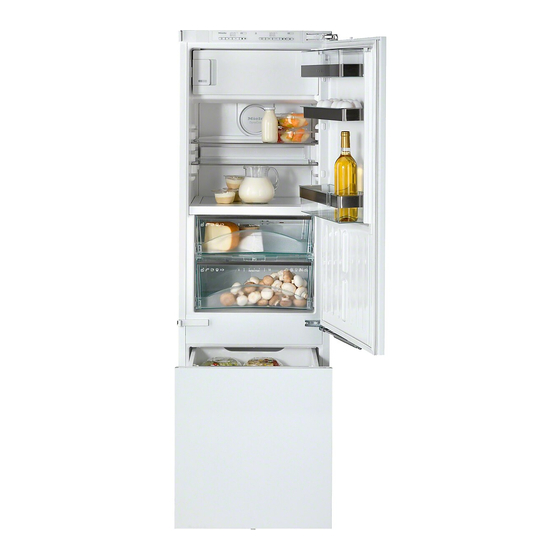

- Seite 1 Gebrauchs- und Montageanweisung Vorratszentrum mit Gefrierfach und PerfectFresh-Zone K 9759 iDF-3 de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 929 630...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ..........5 Ihr Beitrag zum Umweltschutz . - Seite 3 Inhalt Innenraum gestalten ..........30 Abstellflächen versetzen .
- Seite 4 Inhalt Türanschlag wechseln ..........53 Gerätetür .
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung a Aus-Taste zum Ausschalten des f Ein-Taste zum Einschalten des gesamten Gerätes gesamten Gerätes Ein-/Aus-Taste zum separaten Ein- Aus-Taste zum separaten und Ausschalten der Kühlzone/ Ausschalten der Lagerzone PerfectFresh-Zone g Temperaturanzeige Lagerzone b Temperaturanzeige Kühlzone h Tasten zum Einstellen der c Tasten zum Einstellen der Temperatur in der Lagerzone Temperatur in der Kühlzone... - Seite 6 Gerätebeschreibung a Gefrierfach b Ventilator c Abstellfläche d Trockenfach PerfectFresh-Zone e Regler zum Einstellen der Luftfeuchtigkeit im Feuchtefach f Feuchtefach PerfectFresh-Zone g Butter- und Käsefach h Eierablage/Servierbord i Innenbeleuchtung j Flaschenhalter* k Flaschenbord l Tauwasser-Rinne und Tauwasser-Ablaufloch Lagerzone m herausziehbare Schale n Kühlwagen mit herausnehmbarem Flaschenkorb und fester Schale * je nach Modell...
-
Seite 7: Entsorgung Der Transportverpackung
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren. -
Seite 8: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Alle anderen Verwendungszwecke sind Dieses Gerät entspricht den vorge- unzulässig und möglicherweise gefähr- schriebenen Sicherheitsbestimmun- lich. Der Hersteller haftet nicht für Schä- gen. Ein unsachgemäßer Gebrauch den, die durch bestimmungswidrigen kann jedoch zu Schäden an Perso- Gebrauch oder falsche Bedienung nen und Sachen führen. -
Seite 9: Technische Sicherheit
Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Einbau auf äußere sichtbare Schäden. einem eventuellen Leck kann sich in zu Nehmen Sie ein beschädigtes Gerät auf kleinen Räumen ein brennbares keinen Fall in Betrieb. - Seite 10 (z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- ren. leistet der Hersteller, dass sie die Si- cherheitsanforderungen erfüllen.
-
Seite 11: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Ge- Lagern Sie keine explosiven Stoffe tränken oder mit Flüssigkeiten, die ge- und keine Produkte mit brennbaren frieren können, im Gefrierfach. Die Do- Treibgasen (z. B. Spraydosen) im Ge- sen oder Flaschen können platzen. -
Seite 12: Entsorgung Eines Kühl-/Gefriergerätes
Sicherheitshinweise und Warnungen Behandeln Sie die Türdichtung nicht Stellen Sie sich nicht auf den Kühl- mit Ölen oder Fetten. wagen. Das Gerät kann beschädigt Dadurch wird die Türdichtung im Laufe werden. Auch für das Gewicht von Kin- der Zeit porös. dern ist der Kühlwagen nicht ausgelegt. -
Seite 13: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler Energieverbrauch erhöhter Energieverbrauch Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Neben einer Wärmequelle (Heizkörper, Herd). (Heizkörper, Herd) ist. Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver- decken und regelmäßig von Staub befreien. -
Seite 14: Gerät Ein- Und Ausschalten
Sie das Gerät einige Stunden vor- ^ Reiben Sie die Edelstahlflächen kühlen, bevor Sie erstmals Lebensmittel direkt nach Abziehen der Schutzfolie einlegen. mit dem beiliegenden Miele Pflege- mittel für Edelstahl ein. Kühlzone separat einschalten Mit der Ein-/Aus-Taste links können Sie Wichtig! Das Miele Pflegemittel für die Kühlzone/PerfectFresh-Zone unab-... -
Seite 15: Lagerzone Separat Ausschalten
Gerät ein- und ausschalten ^ Drücken Sie erneut die SuperKüh- Lagerzone separat ausschalten len-Taste. Sie können die Lagerzone separat aus- schalten, während die Kühlzone weiter In der Anzeige leuchtet ein und blinkt eingeschaltet bleibt. eine Ziffer. ^ Durch Drücken der Einstelltasten für ^ Drücken Sie rechts die Ein-/Aus-Tas- die Temperatur können Sie nun zwi- te für die Lagerzone, bis die Tempe-... -
Seite 16: Bei Längerer Abwesenheit
Gerät ein- und ausschalten Bei längerer Abwesenheit Wenn Sie das Gerät längere Zeit nicht benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Haus- installation aus, ^ tauen Sie die das Gefrierfach ab, rei- nigen Sie das Gerät, und ^ lassen Sie die Gerätetüren etwas geöffnet, um Geruchsbildung zu... -
Seite 17: Die Richtige Temperatur
Die richtige Temperatur . . . in der Lagerzone Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr In der Lagerzone empfehlen wir eine wichtig. Durch Mikroorganismen Kühltemperatur von 9 °C. verderben die Lebensmittel schnell, Die Lagerzone eignet sich besonders was durch die richtige Lagertemperatur verhindert bzw. -
Seite 18: Temperatur Einstellen
Die richtige Temperatur Temperatur einstellen ratur eingestellt. Sollte die Temperatur nach dieser Zeit zu hoch oder zu nied- Die Temperaturen in der Kühl- und in rig sein, stellen Sie die Temperatur neu der Lagerzone können Sie unabhängig ein. voneinander mit den beiden Tasten un- ter der jeweiligen Temperaturanzeige Mögliche Einstellwerte für die einstellen. -
Seite 19: Temperaturanzeige
Die richtige Temperatur Temperaturanzeige Die Temperaturanzeigen in der Bedien- blende zeigen im Normalbetrieb die Temperatur in der Mitte der Kühlzone ^ Drücken Sie so oft eine der Einstell- bzw. der Lagerzone an. tasten für die Temperatur, bis in der Liegen die Temperaturen im Gerät nicht Anzeige ein angezeigt wird. -
Seite 20: Die Leuchtkraft Der Temperaturanzeige
Die richtige Temperatur ^ Drücken Sie die SuperKühlen-Taste, Die Leuchtkraft der Temperatur- anzeige um die Einstellung zu speichern. Die Leuchtkraft der Temperaturanzeige ist bei Auslieferung des Gerätes auf ge- ring eingestellt. Sobald die Tür geöffnet wird, eine Einstellung verändert wird ^ Beenden Sie den Einstellmodus, in- oder ein Alarmzustand herrscht, leuch- tet die Temperaturanzeige mit größter... -
Seite 21: Tonwarner
Tonwarner Warnton vorzeitig ausschalten Das Gerät ist mit einem Warnsystem ausgestattet, um einen Energieverlust bei offen stehendenden Gerätetüren zu vermeiden und um das eingelagerte Kühlgut vor Wärme zu schützen. ^ Drücken Sie die Tonwarner-Aus-Tas- Der Tonwarner ertönt immer, wenn eine der beiden Gerätetüren länger als ca. -
Seite 22: Superkühlen Verwenden
SuperKühlen verwenden Funktion SuperKühlen SuperKühlen ausschalten Mit der Funktion SuperKühlen wird die Die Funktion SuperKühlen schaltet sich Kühlzone bzw. die Lagerzone sehr automatisch nach ca. 6 Stunden aus. schnell auf den kältesten Wert abge- Die Kontrollleuchte erlischt, und das kühlt (abhängig von der Raumtempera- Gerät arbeitet wieder mit normaler tur). -
Seite 23: Lebensmittel In Der Kühlzone Lagern
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche – Rohmilchkäse und andere Rohmilch- produkte, Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unter- – folienverpacktes Fertiggemüse und schiedliche Temperaturbereiche ein. allgemein alle frischen Lebensmittel, Die kalte, schwere Luft sinkt in den un- deren Mindesthaltbarkeitsdatum sich teren Bereich der Kühlzone. -
Seite 24: Für Den Kühlschrank Nicht Geeignet
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Lebensmittel richtig lagern geeignet Bewahren Sie Lebensmittel in der Kühl- zone in der Regel nur verpackt oder gut Nicht alle Lebensmittel eignen sich für zugedeckt auf (in der Perfect- die Lagerung bei Temperaturen unter Fresh-Zone gibt es Ausnahmen). -
Seite 25: Lebensmittel In Der Perfectfresh-Zone Lagern
Lebensmittel in der PerfectFresh-Zone lagern In der PerfectFresh-Zone werden Le- Mit Hilfe des Schiebereglers kann die bensmittel bei einer niedrigeren Tem- im PerfectFresh-Fach enthaltene Luft- peratur gelagert als in einer herkömmli- feuchtigkeit reguliert werden. chen Kühlzone. Zusätzlich kann die im Je mehr die Luftfeuchtigkeit der lebens- Fach enthaltene Luftfeuchtigkeit so re- mitteleigenen Feuchtigkeit entspricht,... -
Seite 26: Feuchtefach
Lebensmittel in der PerfectFresh-Zone lagern Einstellung , = niedrige Luftfeuchtig- Bewahren Sie diese Lebensmittel nur zugedeckt oder verpackt auf. keit. Ausnahme: Fleisch (Die Abtrocknung Der Schieberegler öffnet die Öffnungen der Fleischoberfläche wirkt keimhem- zum Fach und die eingebrachte Luft- mend und begünstigt dadurch eine bes- feuchtigkeit kann entweichen. - Seite 27 Lebensmittel in der PerfectFresh-Zone lagern Beispiele für Obst und Gemüse, das viel Naturgas ausscheidet: Äpfel, Aprikosen, Birnen, Nektarinen, Pfirsiche, Pflaumen, Avocados, Feigen, Blaubeeren, Melonen, Bohnen. Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert: Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Apriko-...
- Seite 28 Lebensmittel in der PerfectFresh-Zone lagern Falls Sie mit dem Ergebnis Ihrer eingelagerten Lebensmittel nicht zufrieden sind (die Lebensmittel z. B. bereits nach kurzer Aufbewahrungsdauer schlapp oder welk wirken), berücksichtigen Sie noch einmal die folgenden Hinweise: ^ Lagern Sie nur frische Lebensmittel ein. Der Einlagerungszustand der Lebens- mittel ist auschlaggebend für das Frischeergebnis.
-
Seite 29: Lagerzone Verwenden
Lagerzone verwenden Die Lagerzone eignet sich besonders zum Aufbewahren kälteempfindlicher Lebensmittel (z. B. Kartoffeln, verschie- dene Weinsorten) sowie für Getränke, für die es in der Kühlzone zu kühl ist. Zu diesen kälteempfindlichen Lebens- mitteln gehören unter anderem: – Ananas, Avocados, Bananen, Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen,... -
Seite 30: Innenraum Gestalten
Innenraum gestalten Abstellflächen versetzen Zum Versetzen der geteilten Abstellflä- che, Die Abstellflächen können Sie je nach ^ nehmen Sie die beiden halben Glas- Höhe des Kühlgutes versetzen: platten heraus, ^ Die Abstellfläche anheben, ein Stück nach vorn ziehen, mit der Ausspa- rung über die Auflagerippen heben und nach oben oder unten versetzen. -
Seite 31: Schubfächer Der Perfectfresh-Zone
Innenraum gestalten Schubfächer der PerfectFresh- Achten Sie beim Reinigen des Gerä- Zone tes darauf, dass das Spezialfett in Die Schubfächer der PerfectFresh-Zone den Teleskopschienen nicht heraus- sind auf Teleskopschienen geführt und gewaschen wird. können zum Be- und Entladen oder zu Reinigen Sie diese mit einem feuch- Reinigungszwecken herausgenommen ten Tuch. -
Seite 32: Flaschenhalter Verschieben
Innenraum gestalten Flaschenhalter verschieben (je nach Modell) Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür besseren Halt. Der Flaschenhalter kann (z. B. zu Reini- gungszwecken) ganz entnommen wer- den: ^ Schieben Sie dazu den vorderen Rand des Flaschenhalters hoch und rasten Sie den Flaschenhalter aus. -
Seite 33: Das Gefrierfach Verwenden
Gefrieren und Lagern Das Gefrierfach verwenden sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Verwenden Sie das Gefrierfach zum – Lagern von Tiefkühlkost, Fertige Tiefkühlkost einlagern – Herstellen von Eiswürfeln, Möchten Sie fertige Tiefkühlkost einla- gern, überprüfen Sie bereits beim Kauf –... -
Seite 34: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst ausserhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. -
Seite 35: Vor Dem Einlegen
Gefrieren und Lagern Vor dem Einlegen Flache Fleisch- und Fischstücke können angetaut in die heiße Pfanne ^ Stellen Sie ca. 24 Stunden vor dem gegeben werden. Einlegen der Lebensmittel die Tem- peratur in der Kühlzone auf 5 °C oder Obst kann bei Raumtemperatur sowohl kälter ein. -
Seite 36: Schnellkühlen Von Getränken
Gefrieren und Lagern Schnellkühlen von Getränken Zum Schnellkühlen von Getränken schalten Sie die Funktion SuperKühlen ein. Sollten Sie Getränkeflaschen zum Schnellkühlen in das Gefrierfach legen, nehmen Sie die Flaschen spätestens nach 1 Stunde wieder aus dem Gefrierfach, da die Flaschen sonst platzen! -
Seite 37: Abtauen
Abtauen Kühlzone/PerfectFresh-Zone Gefrierfach und Lagerzone Das Gefrierfach kann nicht automatisch abtauen. Die Kühlzone/PerfectFresh-Zone und die Lagerzone tauen automatisch ab. Durch den normalen Betrieb bilden sich auf der Verdampferfläche im Laufe der Während die Kältemaschine läuft, Zeit Reif und Eis. Dadurch verschlech- können sich funktionsbedingt an der tert sich die Kälteabgabe;... - Seite 38 Abtauen Zum Abtauen Verwenden Sie keine Abtausprays Führen Sie das Abtauen rasch oder Enteiser, denn diese können durch. Je länger das Gefriergut bei explosive Gase bilden, kunststoff- Raumtemperatur lagert, umso mehr schädigende Lösungs- oder Treib- verkürzt sich die Haltbarkeit des Ge- mittel enthalten oder gesundheits- friergutes.
-
Seite 39: Reinigen Und Pflegen
Reinigen und Pflegen Um Beschädigungen der Oberflä- Verwenden Sie zur Pflege der Edel- chen zu vermeiden, verwenden Sie stahlflächen am Gerät das Miele bei der Reinigung keine Edelstahl-Pflegemittel (erhältlich – soda-, ammoniak-, säure- oder chlo- über den Miele Kundendienst). ridhaltigen Reinigungsmittel, Es enthält materialschonende Sub-... -
Seite 40: Vor Dem Reinigen
Reinigen und Pflegen Vor dem Reinigen ^ Schalten Sie das Gerät aus. ^ Ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Haus- installation aus. ^ Nehmen Sie die Lebensmittel aus dem Gerät, und lagern Sie sie an ei- ^ Lösen Sie an einer Seite des Deckels nem kühlen Ort. -
Seite 41: Innenraum, Zubehör
Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet. Die Temperatur des gewählten Spül- ^ Entfernen Sie eventuelle Verschmut- maschinenprogramms darf maximal zungen mit dem Miele Pflegemittel für 55 °C betragen! Edelstahl. Durch den Kontakt mit Naturfarbstof- ^ Reiben Sie die Edelstahlblenden und fen, z. -
Seite 42: Be- Und Entlüftungsquerschnitte
Reinigen und Pflegen Be- und Nach dem Reinigen Entlüftungsquerschnitte ^ Setzen Sie alle Teile in das Gerät. ^ Reinigen Sie die Be- und Entlüftungs- ^ Setzen Sie die obere Schale in der querschnitte regelmäßig mit einem Lagerzone auf die vollständig he- Pinsel oder Staubsauger. -
Seite 43: Was Tun, Wenn
Was tun, wenn . . . ? . . . die Einschalthäufigkeit und Reparaturen an Elektrogeräten Einschaltdauer der Kältemaschine dürfen nur von Fachkräften durchge- zunehmen? führt werden. Durch unsachgemäße ^ Prüfen Sie, ob der Lufteintrittsquer- Reparaturen können erhebliche Ge- schnitt unten im Schranksockel und fahren für den Benutzer entstehen. - Seite 44 Was tun, wenn . . . ? . . . das Gefriergut festgefroren ist? . . . das PerfectFresh Schubfach sich nicht selber bis zum Anschlag ein- ^ Das Gefriergut mit einem stumpfen zieht, sondern leicht geöffnet stehen Gegenstand, z. B. mit einem Löffel- bleibt? stiel lösen.
- Seite 45 Was tun, wenn . . . ? . . . der Boden der Kühlzone nass ist? Das Tauwasser-Ablaufloch ist verstopft. ^ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch. Können Sie die Störung anhand der aufgeführten Hinweise nicht behe- ben, dann rufen Sie den Kunden- dienst an.
-
Seite 46: Ursachen Von Geräuschen
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris- Brrrrr ... tig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. -
Seite 47: Kundendienst/Garantie
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung. -
Seite 48: Elektroanschluss
Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen. -
Seite 49: Montagehinweise
Montagehinweise Be- und Entlüftung Ein nicht eingebautes Gerät kann Die Luft an der Rückwand des Gerätes kippen! erwärmt sich. Deshalb muss der Möbel- umbau so beschaffen sein, dass eine Aufstellort einwandfreie Be- und Entlüftung ge- währleistet ist. Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Die Luftzuführung erfolgt über den Fensters mit direkter Sonneneinstrah-... -
Seite 50: Vor Dem Geräteeinbau
Montagehinweise ^ Prüfen Sie, ob alle Teile an der Ge- Vor dem Geräteeinbau räterückwand frei schwingen können. ^ Nehmen Sie vor dem Einbau die Aus- Biegen Sie eventuell anliegende Teile gleichsblende, das Kederband und vorsichtig weg. anderes Zubehör aus dem Gerät bzw. -
Seite 51: Einbaumaße
Einbaumaße Lagerzone Nischenhöhe K 9759 iDF-3 612 mm 1772 - 1788 mm... -
Seite 52: Türscharnier Einstellen
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schla- gen würde, sollten Sie den Öffnungs- winkel der Gerätetür auf 90°... -
Seite 53: Türanschlag Wechseln
Türanschlag wechseln ^ Lösen Sie etwas die Befestigungs- Bevor Sie das Gerät einbauen, müssen schrauben b am Gerät. Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein ^ Schieben Sie die obere Gerätetür Linksanschlag erforderlich, muss der nach außen, und hängen Sie sie aus. - Seite 54 Türanschlag wechseln Türschließdämpfer befestigen Achtung! Der Türschließdämpfer ^ Legen Sie die Gerätetür erneut mit zieht sich im demontierten Zustand der Außenfront nach unten auf einen zusammen! Verletzungsgefahr! stabilen Untergrund. ^ Schrauben Sie die Halterung b ab und nehmen Sie den Türschließ- dämpfer c nach unten ab.
-
Seite 55: Gefrierfachtür
Türanschlag wechseln Gefrierfachtür ^ Klappen Sie die Abdeckung am La- gerbock a nach unten. ^ Schrauben Sie den Lagerbock b ab und nehmen Sie die Gefrierfachtür c zusammen mit dem Lagerbock ab. ^ Hängen Sie die Gerätetür auf die vor- montierten Schrauben a, und ziehen ^ Schrauben Sie das Verschlussstück Sie die Schrauben fest. -
Seite 56: Gerät Einbauen
90°-Winkel zueinander ste- in kg in kg hen, da sonst die Möbeltür nicht an al- len 4 Ecken des Schrankes anliegen K 9759 iDF-3 wird. Montierte Möbeltüren, die das zuläs- sige Gewicht überschreiten, können Beschädigungen an den Scharnie-... -
Seite 57: Gerät Vorbereiten
Gerät einbauen Gerät vorbereiten ^ Schrauben Sie die beiliegenden Be- festigungswinkel c jeweils mit einer ^ Schieben Sie die Ausgleichsblende Sechskantschraube d auf die vorge- a (Noppen zeigen nach unten) mittig bohrten Löcher in den Gerätetüren. in die Stegaufnahme und haken Sie sie mit den Noppen in die Schlüssel- löcher ein. - Seite 58 Gerät einbauen ^ Öffnen Sie die Gerätetür. ^ Stecken Sie die Abdeckung i auf den Befestigungswinkel j. ^ Schrauben Sie den Befestigungs- winkel j mit den Schrauben k (M5 x 15) unten am Gerät fest. ^ Ziehen Sie die Schutzfolie vom ^ Nehmen Sie die Abdeckung e an Kederband l ab.
- Seite 59 Gerät einbauen Gerät einbauen Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen, etc.) muss das Aufbaumaß der Türanschlagsteile berücksichtigt wer- den, so dass auch hier ein umlaufender Abstand von 42 mm eingehalten wird. ^ Ziehen Sie das Gerät um das ent- sprechende Aufbaumaß...
-
Seite 60: Gerät In Der Nische Befestigen
Gerät einbauen Gerät in der Nische befestigen ^ Drücken Sie das Gerät scharniersei- tig an die Möbelwand. ^ Lockern Sie die Schrauben b an den ^ Um das Gerät oben und unten mit oberen und unteren Befestigungswin- dem Möbelschrank zu verbinden, keln c ein wenig. -
Seite 61: Möbeltür Montieren
Gerät einbauen ^ Brechen Sie das überstehende Ende Oberkante der zu montierenden Mö- der unteren Abdeckung e ab. Es beltür sein, Zeichen -. wird nicht mehr benötigt. ^ Schrauben Sie die Muttern c ab, ^ Setzen Sie die Winkelabdeckung g und nehmen Sie die Befestigungstra- verse d zusammen mit den Monta- auf den unteren Befestigungswinkel... - Seite 62 Gerät einbauen Gerätetür mit der Möbeltür ver- schrauben: ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. ^ Bohren Sie jeweils die Befestigungs- ^ Drehen Sie die Muttern c locker auf löcher a in die Möbeltür vor, und die Justagebolzen. drehen Sie die Schrauben b ^ Schließen Sie die Tür, und kontrollie- (4 x 14 mm) ein.
- Seite 63 Gerät einbauen ^ Setzen Sie die Abdeckteile auf. Untere Gerätetür ausrichten ^ Schließen Sie die obere Tür, und rich- ten Sie sie nach den nebenstehen- den Möbeltüren aus. ^ Ziehen Sie die Muttern e an der Ge- rätetür fest, dabei den Justagebolzen g mit einem Schraubendreher ge- genhalten.
- Seite 64 Gerät einbauen ^ Justieren Sie mit Hilfe der Stell- schraube c die Türhöhenlage. ^ Ziehen Sie die Schrauben a wieder fest an. So stellen Sie sicher, dass das Gerät richtig eingebaut wurde: – Die Tür muss richtig schließen. – Die Tür darf nicht am Möbelkorpus anliegen.
