Inhaltszusammenfassung für Klarstein Gazooka 2.OT

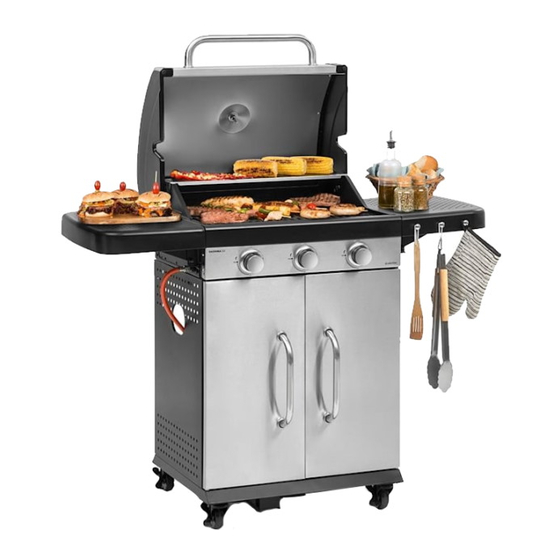

- Seite 1 Gazooka 2.OT Gas BBQ grill 0 0 6 3 - 19 10033533...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Technische Daten
TECHNISCHE DATEN 10033533 Artikelnummer Gasgrill für Außenbereiche Beschreibung Geräteklasse I3+(28-30/37) I3B/P(37) I3B/P(30) 3B/P(50) Butan Propan Butan/Propan Butan/ Butan/ Gastyp Propan Propan Auslassdruck am 28-30 28-30 Regulator (mbar) Injektorgröße (mm): Hauptbrenner 0,86 0,86 0,75 0,86 0,75 9 kW 9 kW 9 kW 9 kW (654 g/h) -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich die Bedienungsanleitung vor der Installation und Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf. • Befolgen Sie bei der Installation und Inbetriebnahme die in der Bedienungsanleitung angegebene Reihenfolge und erlauben Sie Kindern niemals, das Gerät zu bedienen. - Seite 6 Geräts essentiell. Dadurch wird die Sicherheit des Nutzers und der Personen, die sich in der Nähe des Grills aufhalten, gewährleistet. • Verwenden Sie das Gerät niemals in geschlossenen Räumen oder ähnlichen Umgebungen. • Stellen Sie das Gerät nicht direkt in Windrichtung, wenn die Windgeschwindigkeit über 2 m/s ist.
- Seite 7 sich mit der Verwendung vertraut. • Lassen Sie beim Grillen äußerste Vorsicht walten. • Erhitzen Sie keine verschlossenen Glas- oder Metallbehälter auf dem Grill. Im Inneren der Behälter könnte sich Druck aufbauen, was zu einer Explosion und daraus resultierend zu Sach- und/ oder Personenschäden oder zu Schäden am Grill führen könnte.
-
Seite 8: Inbetriebnahme
INBETRIEBNAHME • Wählen Sie den richtigen Regler nach Gerätekategorie und Gasdruck in der Tabelle des Abschnitts „Technische Daten“, z.B. 37 mbar Regler mit Gerätekategorie I3+ für Propangas. • Die Kennzeichnung auf der Einspritzdüse, z.B. 0,82, bedeutet, dass die Größe der Einspritzdüse 0,82 mm beträgt. - Seite 9 Warnung Brandgefahr Bevor Sie den Grill entzünden, müssen Sie sich mit der gesamten Bedienungsanleitung vertraut machen. Vergewissern Sie sich, dass der Schlauch nicht verdreht ist, da dies den Gasdurchfluss beeinträchtigen könnte. Der Schlauch darf nicht unter Spannung stehen oder die heißen Gerätebestandteile berühren. •...
- Seite 10 Anschluss des Gasschlauchs an den Grill Verbindungsstück Gasschlauch Verbinden der Gasflasche, des Druckreglers und des Schlauchs Gasschlauch Druckregler Gasflasche Warnung Brandgefahr Führen Sie vor der Inbetriebnahme des Gasgrills bei allen Gasverbindungen einen Lecktest mit Seifenwasser durch.
-
Seite 11: Bedienung
Trennen der Gasflasche 1. Drehen Sie den Gashahn zu, falls die Gasflasche darüber verfügt; es sei denn, es liegt eine Doppelflascheninstallation mit Umschaltventil vor. Warten Sie, bis der Brenner und die Kontrollleuchte ausgegangen sind. Bei Doppelflascheninstallationen muss lediglich die leere Gasflasche zugedreht werden. - Seite 12 Vor der Inbetriebnahme • Der Grill muss vor der Inbetriebnahme auf einer ebenen Oberfläche sicher aufgestellt werden. • Vor der ersten Verwendung muss der Grill für mindestens 30 Minuten auf höchster Stufe verwendet werden. • Verwenden Sie das Gerät erst dann zum Grillen, wenn die Brennelemente eine leichte Rußschicht aufweisen.
-
Seite 14: Reinigung Und Pflege
REINIGUNG UND PFLEGE Reinigung • Es wird empfohlen, den Grill alle 90 Tage warten zu lassen, aber mindestens einmal im Jahr ist es zwingend erforderlich. • Indem Sie Ihr Gerät warten lassen, verlängern Sie dessen Lebensdauer. • Gehen Sie zur Reinigung folgendermaßen vor: •... -
Seite 15: Fehlersuche
FEHLERSUCHE Problem Möglicher Grund Lösung Der Schlauch ist Drehen Sie das Gasventil beschädigt. der Gasflasche zu und Gasleck durch be- ersetzen Sie den Schlauch. schädigten Schlauch. Führen Sie das dem Wechsel des Schlauchs einen Gaslecktest durch. Mechanischer Ausfall Drehen Sie das Ventil der Gasleck der durch lange Lage- Gasflasche zu. - Seite 16 Fettansammlung im Drehen Sie das Gasfla- Bereich des Brenners. schenventil zu. Lassen Sie die Abdeckung geöffnet und lassen Sie Fettbrand oder die Flammen ausgehen. wiederkehrende Lassen Sie das Gerät ab- große Flammen auf kühlen und entfernen Sie der Kochoberfläche. anschließend Essensreste und Fettansammlungen im Bereich des Brenners, der Abtropfschale und...
- Seite 17 5. Gassperre an der 5. Drehen Sie alle Schalter Verbindungsmutter ab und trennen Sie die der Gasflasche. Verbindungsmutter von der Gasflasche. Schließen Sie sie anschließend Der Zünder wird wieder an und versu- verwendet, aber der chen Sie es erneut. Brenner geht nicht an. 6.
- Seite 18 1. Siehe Problem „Der 1. Siehe „Zündung mit Zünder wird verwen- Steuergasreglung“ im det, aber der Brenner Abschnitt „Inbetriebnah- Der Brenner lässt sich geht nicht an.“ me und Bedienung“. mit einem Streichholz 2. Sie wenden nicht nicht entzünden. die richtige Anzünd- methode an.
- Seite 19 Der Brenner und Drehen Sie alle Knöpfe die Brennerrohre in die Position „Off“ und sind blockiert. drehen Sie die Gasflasche Flammenrückschlag zu. Reinigen sie den Bren- ner und/oder die Brenner- rohre. Siehe Abschnitt „Reinigung und Pflege“. 1. Fettansammlung. 1. Reinigen Sie die Brenner und das Innere des Grills.
-
Seite 20: Konformitätserklärung
Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2009/142/EG (Gasverbrauchseinrichtungen) - Seite 21 Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints to avoid damages. Any failure caused by ignoring the items and cautions mentioned in the instruction manual are not covered by our warranty and any liability. Scan the QR code to get access to the latest user manual and other information about the product.
-
Seite 22: Technical Data
TECHNICAL DATA 10033533 Item number Outdoor gas grill Description Appliance Category I3+(28-30/37) I3B/P(37) I3B/P(30) 3B/P(50) Butane Propane Butane/ Butane/ Butane/ Gas type Propane Propane Propane Gas pressure (mbar) 28-30 28-30 Injector size (mm) Main burner 0.86 0.86 0.75 0.86... -
Seite 23: Safety Instructions
SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS AND OPERATIONS BEFORE OPERATING THIS UNIT. FOLLOW ALL STEPS IN ORDER. NEVER ALLOW CHILDREN TO OPERATE THIS UNIT. • Only to be used outdoors. • Read the instructions before using the appliance. • Accessible parts maybe very hot, keep young children away. •... - Seite 24 to roofs. The appliance must be installed with a clearance of 1 m around the appliance. • The appliance must not be used near flammable materials. (Petroleum based products, thinners or any other solid object that carries a flammable warning label.) •...
- Seite 25 • Do not touch metal parts of grill until it has completely cooled (about 45 minutes) to avoid burns, unless you are wearing protective gear (BBQ mittens, pot holders, etc.) any other enclosed area. • The use of alcohol, prescription or non-prescription drugs may impair the operator’s ability to properly assemble or safely operate the grill.
-
Seite 26: Installation
INSTALLATION • Choose the proper regulator according to appliance category and gas pressure in the table above, for example, Use 37mbar regulator with appliance category I3+ for propane gas. • Marking on injector, for example,0.82 indicates that the size of the injector is 0.82mm. - Seite 27 • Please choose flexible hose whose heatproof higher than 80 • Flexible tube should be changed every 2 years; It’s necessary to change the flex- ible tube when the national conditions require it. How to change your cylinder Note: Turn off the switch of cylinder (No spanner is required). If put the gas cylinder outside the grill, The height of the gas cylinder is below the 80cm, and the width is within 35 cm,Net weight of gas cylinder should not be more than 1 1 kg.
- Seite 28 Illustration for the connection of BBQ and Hose Gas Connector Gas pipe Illustration for the connection of Gas Cylinder, Regulator and Hose Gas Cylinder Regulator Hose Warning Danger of burning Always test gas line for leaks at connector with soap water finishing all connections.
-
Seite 29: Use
How to disconnect a gas bottle 1. Except for twin-cylinder installations with a changeover valve, turn off the gas tap if fitted to the appliance. Wait until the burner and pilot light have gone out. For installations with a changeover valve, it is only necessary to switch off the empty cylinder. - Seite 30 Vor der Inbetriebnahme • The barbecue has to be installed on a secure level base prior to use. • The barbecue shall be heated up and the fuel kept red hot for at least 30 min prior to the first cooking. •...
-
Seite 32: Cleaning And Care
CLEANING AND CARE Cleaning • Maintenance is recommended that every 90 days for your gas grill, but it is absolutely necessary to perform maintenance at least once a year. By doing so, you will extend the life of your gas grill. •... -
Seite 33: Troubleshooting
TROUBLESHOOTING Problem Possible Reason Solution Damaged hose Turn off gas at LP tank, Gas leaking from if hoes is cut or cracked, cracked/cut/ replace hose.See LP tank burned hose lead test and connection regulator to the LP tank Gas leaking Mechanical failure due Turn off LP tank valve from LP tank... - Seite 34 1.Trying to light 1. See instructions on wrong burner control panel and section in the Use and Care. 2. Burner not engaged 2. Make sure valve with control valve are positioned inside of burner tubes. 3. Obstruction in burner 3. Ensure burner tubes are not obstructed with spider webs or other matted, see cleaning sec-...
- Seite 35 1. Electrode cracked or 1.Replace electrode. broken;” sparks at crack.” 2. Electrode tip not 2.Tip of electrode should in proper position be pointing toward port hole in burner. The distance should be 1/8” to 3/16”. Adjust if necessary. 3. Wire and/or 3.Clean wire and or electrode covered with electrode with rubbing...
- Seite 36 High or gusting winds Turn front of grill to face wind or increase flame height. Flames blow out Low on LP gas. Refill LP tank. Excess flow valve tripped. Refer to “sudden drop in gas flow” above Grease trapped by Turn knobs to OFF.
- Seite 37 Declaration of Conformity Manufacturer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Germany This product conforms to the following European Directives and Regulations: 2009/142/EC (appliances burning gaseous fuels)
-
Seite 38: Montage
MONTAGE INSTALLATION...
