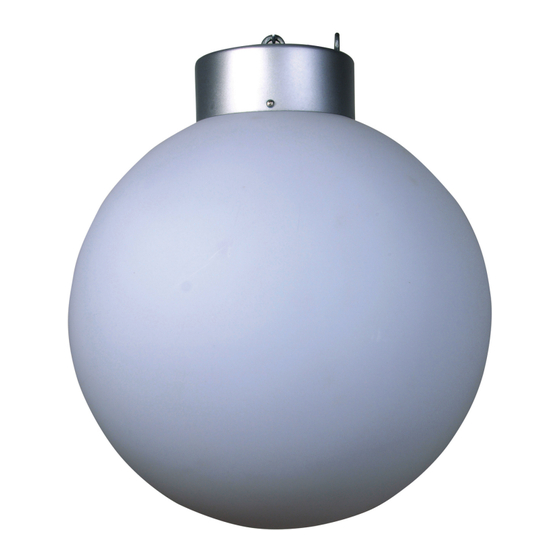

thomann Varytec LED Ball RGB 50cm 3x3W Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. thomann Anleitungen
  4. Lichtanlage
  5. Varytec LED Ball RGB 50cm 3x3W
  6. Bedienungsanleitung
thomann Varytec LED Ball RGB 50cm 3x3W Bedienungsanleitung

thomann Varytec LED Ball RGB 50cm 3x3W Bedienungsanleitung

Led-ball
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

LED Ball RGB 50cm 3x3W
LED-ball

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Varytec LED Ball RGB 50cm 3x3W

Inhaltszusammenfassung für thomann Varytec LED Ball RGB 50cm 3x3W

  • Seite 1 LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.02.2018, ID: 391240...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................21 Bedienung..............................24 7.1 Gerät starten............................24 7.2 Geräteeinstellungen........................24 7.3 Auto-Modus............................26 7.4 DMX-Betrieb............................
  • Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 1-Kanal-DMX-Modus..................30 7.7 Funktionen im 2-Kanal-DMX-Modus..................30 7.8 Funktionen im 3-Kanal-DMX-Modus..................31 7.9 Funktionen im 5-Kanal-DMX-Modus..................31 7.10 Funktionen im 7-Kanal-DMX-Modus..................32 Technische Daten............................ 36 Stecker- und Anschlussbelegungen....................37 Fehlerbehebung............................38 Reinigung..............................40 Umweltschutz............................41 LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 5 LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 6: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden.

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 8: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert.

  • Seite 9: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen- dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie- nungsanleitung beschrieben.
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.

  • Seite 15: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 16: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale LED-Ball aus PVC, Durchmesser: 50 cm Ringöse M10 als Aufhängemöglichkeit 3 × RGB-LEDs, je 3 W Ansteuerung über DMX (fünf verschiedene Modi) sowie über Tasten und Display am Gerät Automatik-Modus und Musiksteuerung LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 17: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 18 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern.

  • Seite 19: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 20 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...

  • Seite 21: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 22 Anschlüsse und Bedienelemente 1 Display 2 [Down] Verringert den angezeigten Wert um eins. 3 [Up] Erhöht den angezeigten Wert um eins. 4 [Mode] Öffnet das Hauptmenü und bestätigt einen ausgewählten Wert. 5 Fangseilöse 6 Netzkabel 7 [DMX OUT] DMX-Ausgang LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 23 Anschlüsse und Bedienelemente 8 [DMX IN] DMX-Eingang 9 Ringöse M10 als Aufhängemöglichkeit LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 24: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Geräteeinstellungen Hintergrundbeleuchtung des Drücken Sie [Mode], bis das Display den Menüpunkt „SET UP“ zeigt. Wählen Sie mit [Up] bzw. Displays [Down] eine der folgenden Optionen: „DISP ON“...

  • Seite 25: Farbintensität Einstellen

    Bedienung Dimmer einstellen Drücken Sie [Mode], bis das Display den Menüpunkt „SETUPDIM“ zeigt. Regeln Sie die Dimmer- Funktion mit [Up] bzw. [Down] in einem Bereich von 0 % … 100 %. Diese Einstellung über‐ schreibt alle internen Programme und den maximalen Output des Dimmerkanals bei Ansteue- rung über DMX.

  • Seite 26: Auto-Modus

    Bedienung 7.3 Auto-Modus Show auswählen Im Auto-Modus habe Sie die Möglichkeit, eine von acht vorprogrammierten Shows auszu- wählen. Drücken Sie [Mode], bis das Display den Menüpunkt „PROGRAM“ zeigt. Wählen Sie mit [Up] bzw. [Down] eine der vorprogrammierten Shows 001 … 008. Ablaufgeschwindigkeit ein- Drücken Sie [Mode], bis das Display den Menüpunkt „SPEED“...

  • Seite 27: Dmx-Betrieb

    Bedienung 7.4 DMX-Betrieb DMX-Adresse einstellen Drücken Sie [Mode], bis das Display den Menüpunkt „DMX ADD“ zeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [Up] bzw. [Down] einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“...
  • Seite 28 Bedienung DMX-Modus auswählen Drücken Sie [Mode], bis das Display den Menüpunkt „DMX“ zeigt. Mit [Up] bzw. [Down] können Sie jetzt einen der folgenden DMX-Modi auswählen: „Mode 1“ (ein Kanal) „Mode 2“ (zwei Kanäle) „Mode 3“ (drei Kanäle) „Mode 4“ (fünf Kanäle) „Mode 5“...

  • Seite 29: Menüübersicht

    Bedienung 7.5 Menüübersicht LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 30: Funktionen Im 1-Kanal-Dmx-Modus

    Bedienung 7.6 Funktionen im 1-Kanal-DMX-Modus DMX-Modus 1 Kanal Wert Funktion 0…6 Dunkel (blackout) 7…255 Auswahl Farb-Macros 1 … 36 7.7 Funktionen im 2-Kanal-DMX-Modus DMX-Modus 2 Kanal Wert Funktion 0…6 Dunkel (blackout) 7…255 Auswahl Farb-Macros 1 … 36 0…255 Dimmer-Funktion (0 % bis 100 %) LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 31: Funktionen Im 3-Kanal-Dmx-Modus

    Bedienung 7.8 Funktionen im 3-Kanal-DMX-Modus DMX-Modus 3 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 7.9 Funktionen im 5-Kanal-DMX-Modus DMX-Modus 4 Kanal Wert Funktion...

  • Seite 32: Funktionen Im 7-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) Stroboskop-Effekt 0…7 Stroboskop-Effekt ausgeschaltet 8…255 Stroboskop-Effekt mit ansteigender Frequenz (1 Hz bis 12 Hz) 0…255 Dimmer-Funktion (0 % bis 100 %) 7.10 Funktionen im 7-Kanal-DMX-Modus DMX-Modus 5 Kanal Wert Funktion 0…255...
  • Seite 33 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) Stroboskop-Effekt 0…15 Stroboskop-Effekt ausgeschaltet 16…255 Stroboskop-Effekt mit ansteigender Frequenz (1 Hz bis 12 Hz) 0…255 Dimmer-Funktion (0 % bis 100 %) Sonderfunktionen 0…31 keine Funktion 32…63 Dimmer-Effekt, dunkel/hell 64…95 Dimmer-Effekt, hell/dunkel 96…127...
  • Seite 34 Bedienung Kanal Wert Funktion 224…255 Musiksteuerung 0…255 Geschwindigkeit der mit Kanal 6 ausgewählten Sonderfunktion, ansteigend DMX-Modus 6 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…7 Dunkel (blackout) 8…255...
  • Seite 35 Bedienung Kanal Wert Funktion Sonderfunktionen 0…31 keine Funktion 32…63 Dimmer-Effekt, dunkel/hell 64…95 Dimmer-Effekt, hell/dunkel 96…127 Dimmer-Effekt, dunkel/hell/dunkel 128…159 Farbwechsel mit Fade-Effekt 160…191 Zufälliger Farbwechsel mit drei Farben 192…223 Zufälliger Farbwechsel mit sieben Farben 224…255 Musiksteuerung 0…255 Dimmer-Funktion (0 % bis 100 %) LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 36: Technische Daten

    Technische Daten Technische Daten LEDs 3 × RGB, je 3 W Anzahl der DMX-Kanäle je nach Betriebsart 1, 2, 3, 5 oder 7 Leistungsaufnahme 13 W Versorgungsspannung 100 – 240 V 50/60 Hz Schutzart IP20 Abmessungen (B × H × T) 500 ×...

  • Seite 37: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 38: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Ball RGB 50cm 3x3W LED-ball...
  • Seite 39 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Ball RGB 50cm 3x3W LED-ball...

  • Seite 40: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 41: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden.
  • Seite 42 Notizen LED Ball RGB 50cm 3x3W LED-ball...
