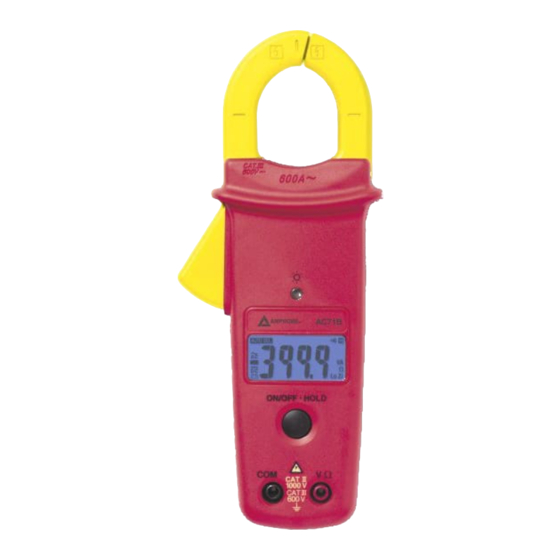

Amprobe AC71B Bedienungshandbuch
Clamp-on multimeter
Verwandte Anleitungen für Amprobe AC71B
Inhaltszusammenfassung für Amprobe AC71B
- Seite 1 AC71B Clamp-on Multimeter User Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso • Användarhandbok...
- Seite 13 Clamp Meter AC71B...
-
Seite 14: Auto Power Off
Off/On AC71B AC71B > 3 sec Auto Power Off AC71B AC71B 20 min Auto Backlight AC71B... - Seite 15 1.3 V ~ 750.0 V AC71B ACV<1.0 V +2.1 V ~ +1000.0 V - 0.7 V ~ -1000.0 V AC71B -0.2 V < DC < 2mV...
- Seite 16 Resistance 9999 AC71B Continuity > 400 AC71B...
- Seite 17 0.9 A - 600.0 A (50 Hz- 60 Hz) AC71B I + (-I) = 0...
- Seite 18 Data Hold AC71B AC71B...
- Seite 36 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung.
- Seite 37 AC71B Clamp-on Multimeter Inhalt !Unexpected End of Formula Sicherheitsinformationen ........ Symbole in diesem Handbuch ......3 Einführung ..............3 Autotect .............3 Messungen durchführen ........6 Zusätzliche Funktionsmerkmale ......6 Produktwartung .............7 Wartung ...............7 Reinigung .............7 Fehlerbehebung ...........7 Ersetzen der Batterie ...........7 Spezifikationen ............8 Allgemeine Spezifikationen ........8...
-
Seite 38: Sicherheitsinformationen
Sicherheitsinformationen Der AC7B ist EN600--zertifiziert für Installationskategorie II (000 V). Anwendung ist empfohlen für lokale Stromverteilung, Haushaltsgeräte, tragbare Geräte usw., bei denen nur kleinere Spannungsspitzen auftreten können; Anwendung für primäre Stromverteilung, Hochspannungsleitungen und Kabelsysteme wird nicht empfohlen. Der AC7B ist EN600--zertifiziert für Installationskategorie III (600 V). -
Seite 39: Symbole In Diesem Handbuch
• Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, die Batterien ersetzen, sobald die Anzeige für schwache Batterien (�) eingeblendet wird. • Niemals mehr als 000 V eff. zwischen dem Messgerätanschluss und Masse anlegen. • Das Messgerät nicht verwenden, wenn während der Einschaltsequenz „FAIL“... -
Seite 40: Einschaltoptionen
durchzuführen ist. Das Messgerät erkennt, ob Wechselspannungen, Gleichspannungen, Widerstand, Kontinuität oder Diode zwischen den Messpunkten zu messen ist. AutoTect verwendet auch eine niedrigere Eingangsimpedanz. Damit kann bestimmt werden, ob Spannung von Leckage („Geisterspannungen“) oder einer Festverbindung stammt. Jegliche „Geisterspannungen“ werden durch die niedrigere Eingangsimpedanz ausgeglichen. - Seite 41 Funktionsvorrang Das folgende Diagramm zeigt den Vorrang der Funktionen: Die LCD-Anzeige zeigt den Spannungsmodus an, wenn der Eingangsanschluss die folgenden Bedingungen aufweist: ,3 V bis 999,9 V < ,0 V � + Ton , V bis 999,9 V -0,7 V bis -999,9 V Die LCD-Anzeige zeigt den Ω-Modus an, wenn der Eingangsanschluss die...
-
Seite 42: Messungen Durchführen
Messungen durchführen Messfunktionen • Wechsel- und Gleichspannungen Siehe Abbildung -5- • Widerstand Siehe Abbildung -6- • Kontinuität und Diode Siehe Abbildung -7- • Wechselstrom Siehe Abbildung -8- Zusätzliche Funktionsmerkmale Automatische Ausschaltung Siehe Abbildungen -- und -3- Das Messgerät schaltet ungefähr 0 Minuten nach dem Einschalten bzw. -
Seite 43: Produktwartung
Produktwartung Wartung Nicht versuchen, dieses Messgerät zu reparieren. Es enthält keine kundenseitig wartbaren Teile. Reparatur- oder Servicearbeiten dürfen nur durch ausgewiesenes Fachpersonal durchgeführt werden. Reinigung Das Messgerät zur Reinigung von Zeit zu Zeit mit einem weichen, angefeuchteten Tuch abwischen. Um eine Beschädigung der Kunststoffteile zu vermeiden, kein Benzin, Alkohol, Azeton, Äther, Farb- oder Lackverdünner, Keton oder andere Lösungsmittel zur Reinigung des Messgeräts verwenden. -
Seite 44: Spezifikationen
Spezifikationen Allgemeine Spezifikationen Anzeige: 6000 Stellen-LCD, Großanzeige Messintervall: 5 mal pro Sekunde Überschreitungsanzeige: OL wird angezeigt Automatische Ausschaltungszeit: Ungefähr 0 Minuten nach Einschaltung Anzeige für schwache Batterie: Das Symbol � wird eingeblendet, wenn die Batteriespannung unter den Betriebswert abfällt, der genaue Ergebnisse gewährleistet. -
Seite 45: Elektrische Spezifikationen
Elektrische Spezifikationen Genauigkeit ± (% Messwert + Anzahl Stellen) bei 3 °C ± 5 °C bei < 80 % relativer Feuchtigkeit. Temperaturkoeffizient 0, x (spezifizierte Genauigkeit)/°C hinzufügen, < 8 °C, > 8 °C Spannung Funktion Bereich Genauigkeit ± (,5 % + 3 Stellen) V �... -
Seite 46: Funktion
Wechselstrom Funktion Bereich Genauigkeit A� 0,9 A – 600,0 ± (,9 % + 5 50 Hz – 60 Stellen)* Überlastschutz: 600,0 A 0 – 500 A: Dauerbetrieb * 50 A – 600 A: Max. 0 Minuten, gefolgt von 0 Minuten Abkühldauer.
