Elektrischer Anschluss - ABB CC Serie Betriebs- Und Montageanleitung

I
II
SW 1.1 - 1.3, 1.6 = ON
M L K
1
J H G
3
4
D E F
2
5
A B C
supply
RMS-Messprinzip:
RMS = Effektivwert
RMS ist eine grundlegende Messmethode von AC-Signalen.
Der RMS-Wert eines AC-Signales erzeugt in einem ohm-
schen Widerstand die gleiche Wärme wie ein DC-Signal
gleicher Größe.
Es können unterschiedlichste Signalformen, wie Sinus,
Dreieck, Rechteck oder andere Signalformen sowie Gleich-
spannung, erfasst werden.

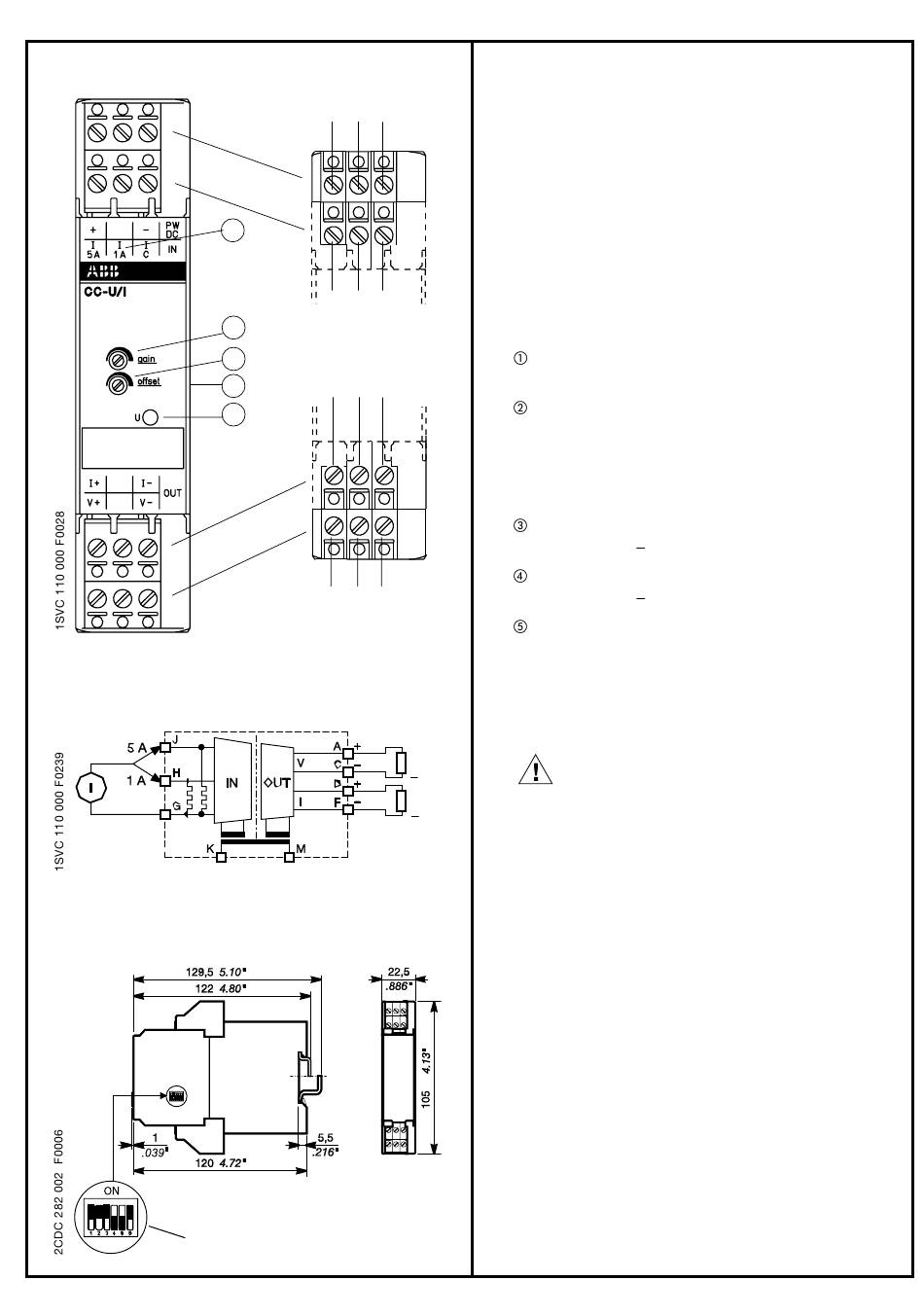

I Frontansicht mit Bedienelementen
Auswahl des Messbereiches durch entsprechenden
Klemmenanschluss (siehe Tabelle 1)
6 seitliche DIP-Schalter, SW 1.1 ... 1.6, zur Ausgangs-
konfiguration
Mit den 6 seitlichen Schaltern können 8 Standard-
Ausgangssignale nach Tabelle 2a sowie weitere 33 nicht
standardisierte Signale durch Schalterkombinationen
nach Tabelle 2b konfiguriert werden.
Potentiometer zur Verstärkungseinstellung
Einstellbereich: + 15 % vom Bereichsendwert
Potentiometer zur Offseteinstellung
Einstellbereich: + 20 % vom Bereichsendwert
U: LED grün - Anzeige der Versorgungsspannung
II Elektrischer Anschluss
load
> 4,7 KΩ
load
< 600 Ω
K - M
Eingangssignal:
Ströme AC/DC bis 600 Hz
G - H
G - J
Ausgangssignale:
A(+) - C(-) Spannung
D(+) - F(-) Strom
Bemessungsversorgungsspannung und Schalt-
bild dem seitlichen Typenschild am Gerät
entnehmen.
Versorgungsspannung
0-1 A
0-5 A
Deutsch
3
