3.1 Installation der Zentrale
Die Zentrale ist in 3 unterschiedlichen Gehäuseformen erhältlich. Die Art der Installation
und Positionierung von Erweiterungsmodulen ist abhängig von der eingesetzten Bauform
des Gehäuses.
Die in diesem Handbuch aufgeführten Gehäuse sind nicht ausnahmslos für jedes
CSx75 Modell einsetzbar und stehen nicht in allen Ländern zur Verfügung.
Kontaktieren Sie für weitere Informationen ihr lokales Aritech Vertriebsbüro.
3.1.1 CS575M/CS875M (großes Metallgehäuse)
Dieses große Metallgehäuse kann nur bei einer CS575 oder CS875eingesetzt werden.

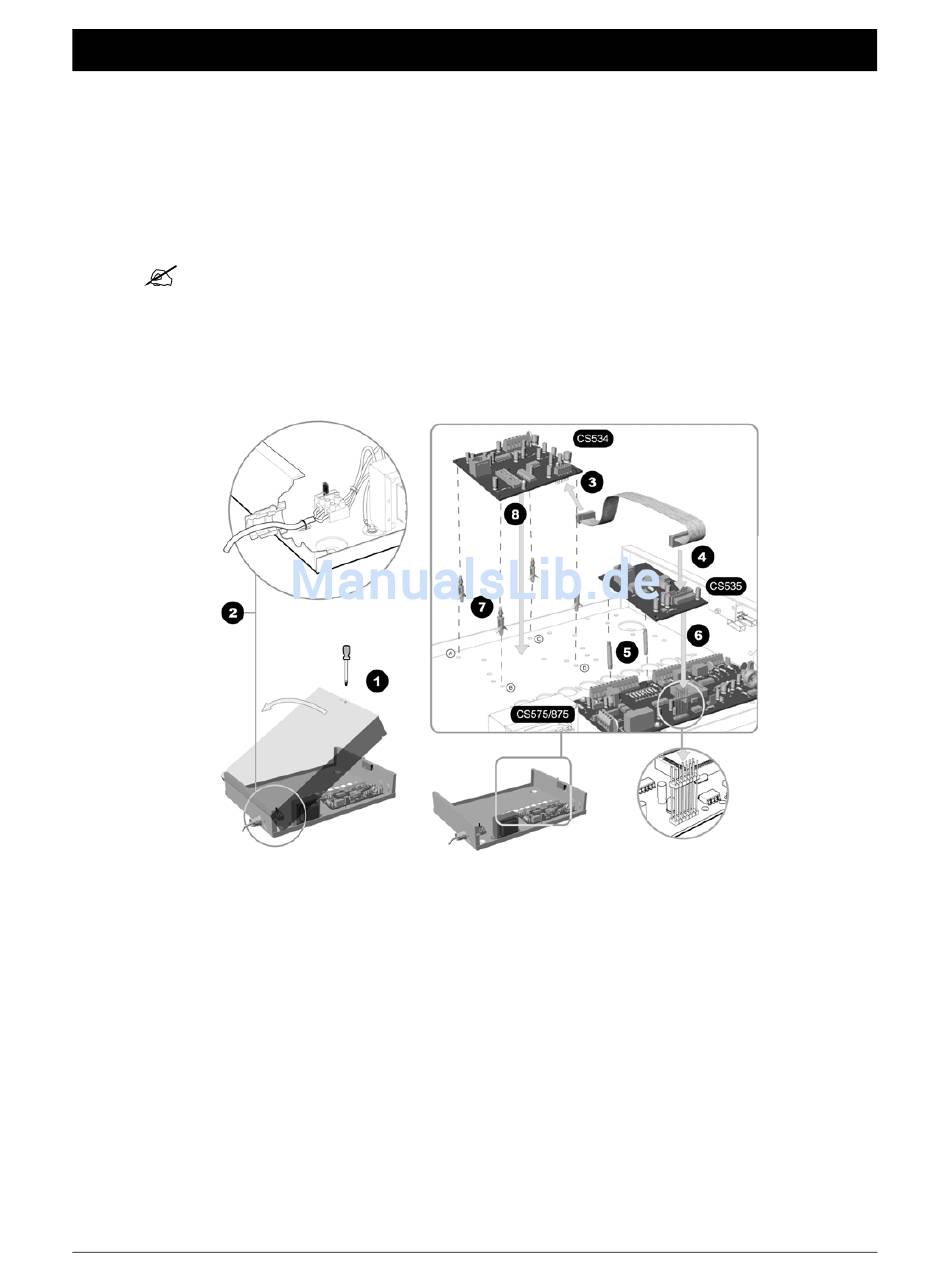

Schritte
1.
Öffnen des Gehäuses.
2.
Verdrahtung der Zentrale.
3.
Anschluss des Flachbandkabels an einem CS534 Audiomoduls.
4.
Verbindung zwischen dem CS534 Audiomodul und einem CS535 Sprachmodul über
das Flachbandkabel.
5.
Einsetzen der Abstandshalter des CS535 Sprachmoduls auf die Zentralenplatine.
6.
Aufsetzen des CS535 Sprachmoduls auf die Messerleiste und Abstandshalter der
Zentralenplatine.
7.
Einsetzen der Abstandshalter des CS534 Audiomoduls in das Gehäuse.
8.
Einsetzen des CS534 Audiomoduls in das Gehäuse.
