8.Inbetriebnahme des Helikopters:

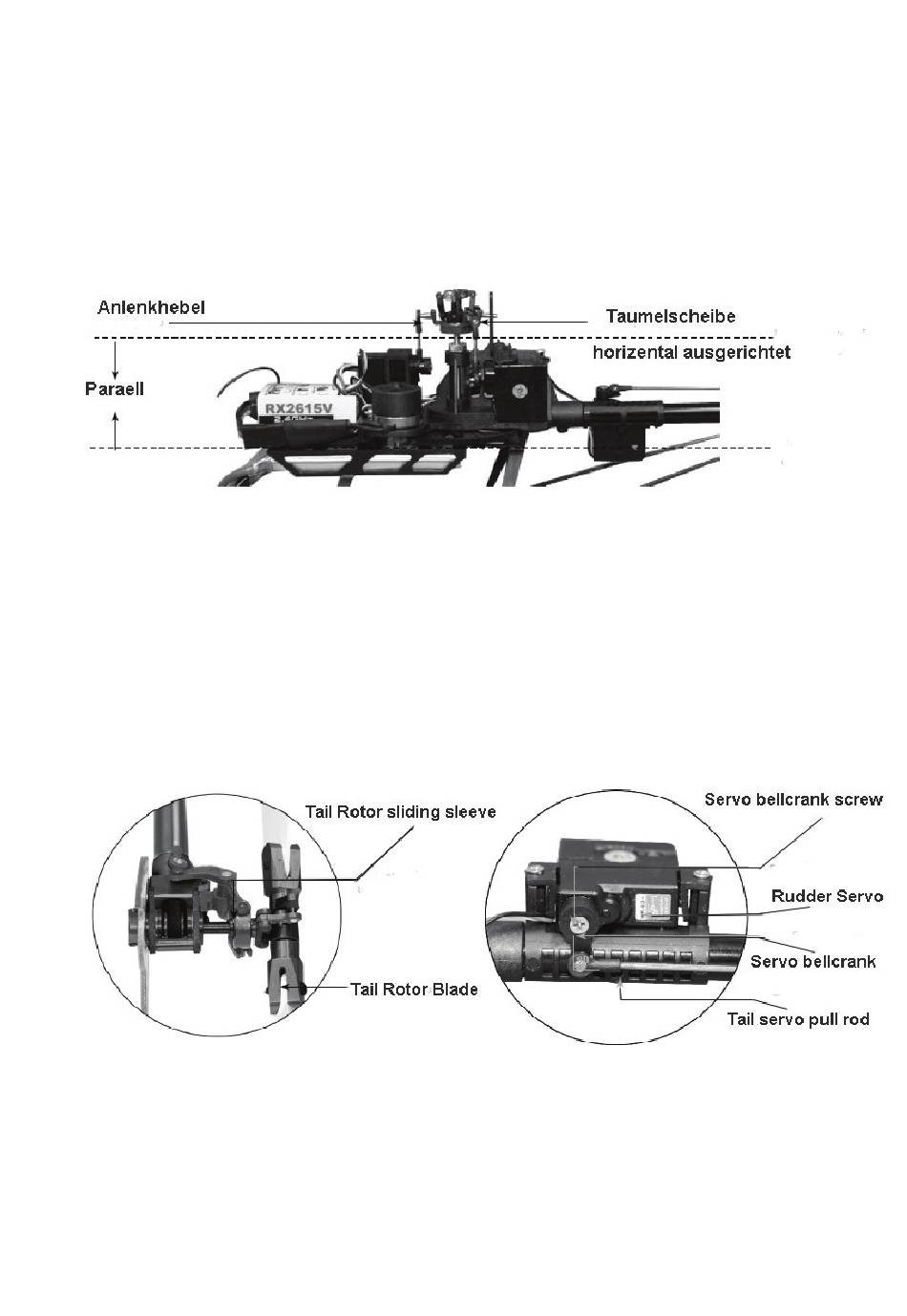

8.1 Überprüfung Taumelscheibe:
Überprüfen Sie vor dem Start, ob die Taumelscheibe ( Swashplate ) paralell zum Heckrohr steht. Diese sollte
horizental ausgerichtet sein. Justieren Sie gegebenenfalls die Servos wie folgt neu aus. Gasknüppel und
Trimmung auf kleinsten Wert stellen (Gasknüppel und Trimmhebel nach unten). Nick-und Rollsteuerung in
Neutralstellung (Trimmhebel in Mittelstellung). Prüfen sie, ob die Taumelscheibe genau waagrecht steht.
Wenn nicht, dann stellen sie die Servo-Hebelarme so ein, dass sie waagerecht und in einem Winkel von
90°stehen. Stellen sie dann das Gestänge so ein, dass die Taumelscheibe genau waagrecht und parallel zum
Servo-Hebelarm steht.
8.2 Rudder Servo Check und Rudder Wegeinstellung
Bewegen Sie den Rudderknüppel nach links und rechts und prüfen die Laufrichtung des Rudderservos. Wenn die
Laufrichtung falsch ist, ändern Sie die Laufrichtung über die Servo Reverse Funktion am Sender. Stellen sie am
Sender alles Trims für Rudder auf neutral. Versetzen Sie den Servoarm so, dass Servoarm und Anlenkgestänge
einen 90° Winkel ergeben. Nun verstellen Sie die Kugelpfannen so, dass die Heckschiebehülse in der Mitte von
der Heckrotorwelle steht.
