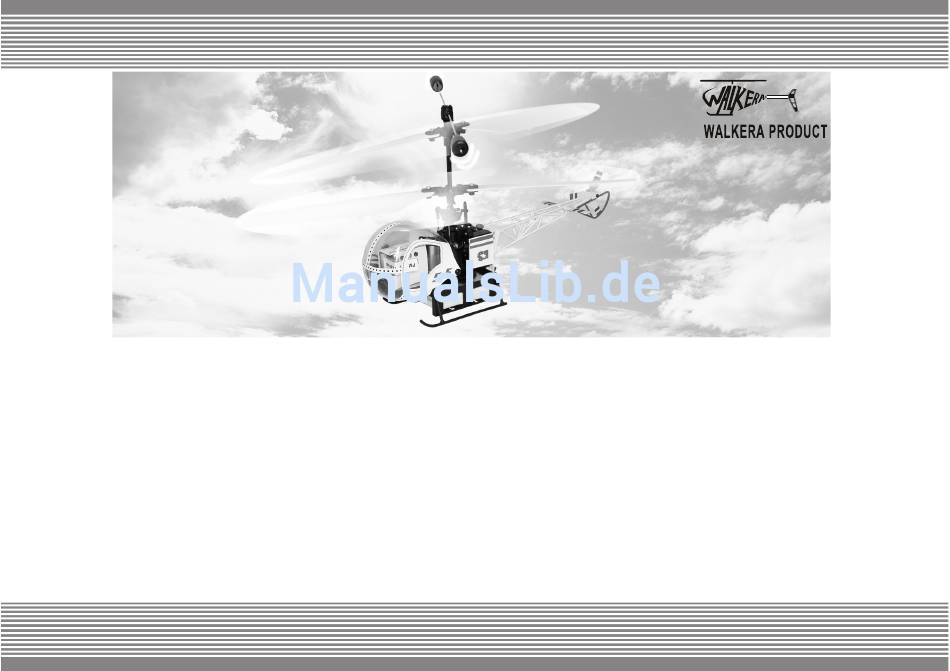

HM 5#5 / 5#5B
RC-Helikopter
Technische Daten:
Hauptrotordurchmesser A: 268 mm
Hauptrotordurchmesser B: 268 mm
Gesamtlänge: 203 mm
Servos: Gewicht 5,8g / Geschwindigkeit: 0,11sec/60˚(bei 4,8V) / Drehmoment: 0,50kg/cm (bei 4,8V) / Maße 20x8,5x22,5mm
Eigenschaften:
1) Durch seinen Aufbau als Koaxial-Helikopter und seine stabile Fluglage ist der 5#5 der ideale Hubschrauber für Anfänger.
2) 2 starke N30 Motoren. für kraftvollen und stabilen Flug.
3) Hocheffiziente Micro-Servos der 6g-Klasse mit schneller Reaktionszeit garantieren gute Flugleistungen.
4) Der Empfänger beinhaltet sowohl Kreisel als auch Mischer. Es können sowohl Servoausschlag als auch Kreiselempfindlichkeit
eingestellt werden.
5) Die Flugzeit beträgt mit dem gelieferten 7,4V 480mAh Li-Po AKku 8-12 Minuten, je nach Flugstil.
Antrieb: 2 x N30 Motoren
7,4V 480mAh Li-Po Antriebsakku
Abfluggewicht: 121g (inkl. Akku)
4-Kanal PPM-Sender
eingebauter 4,3g Kreisel
3-in-1Empfänger
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Walkera HM 5#5
Inhaltszusammenfassung für Walkera HM 5#5
- Seite 1 HM 5#5 / 5#5B RC-Helikopter Technische Daten: Hauptrotordurchmesser A: 268 mm Antrieb: 2 x N30 Motoren 4-Kanal PPM-Sender Hauptrotordurchmesser B: 268 mm 7,4V 480mAh Li-Po Antriebsakku eingebauter 4,3g Kreisel Gesamtlänge: 203 mm Abfluggewicht: 121g (inkl. Akku) 3-in-1Empfänger Servos: Gewicht 5,8g / Geschwindigkeit: 0,11sec/60˚(bei 4,8V) / Drehmoment: 0,50kg/cm (bei 4,8V) / Maße 20x8,5x22,5mm Eigenschaften: 1) Durch seinen Aufbau als Koaxial-Helikopter und seine stabile Fluglage ist der 5#5 der ideale Hubschrauber für Anfänger.
-
Seite 2: Inhaltsverzeichnis
HM 5#5 / 5#5B RC-Helikopter Inhalt Einleitung ----------------------------------------------------------------------------------------------------------------------------------------------------- 2 Sicherheitshinweise --------------------------------------------------------------------------------------------------------------------------------------- 2 Vorsichtsmaßnahmen ------------------------------------------------------------------------------------------------------------------------------------- 3 Sendereigenschaften -------------------------------------------------------------------------------------------------------------------------------------- 4 Belegung des Empfängers ------------------------------------------------------------------------------------------------------------------------------- 6 Taumelscheiben Einstellung ----------------------------------------------------------------------------------------------------------------------------- 6 Montage der Rotorblätter -------------------------------------------------------------------------------------------------------------------------------- 7 Flugfiguren --------------------------------------------------------------------------------------------------------------------------------------------------- 8... -
Seite 3: Einleitung
HM 5#5 / 5#5B RC-Helikopter Einleitung Bitte lesen Sie diese Anleitung bevor Sie beginnen zu fliegen, damit sie alle Einstellungen richtig vornehmen können, und lange Spaß an Ihrem neuen Modellhubschrauber haben. Sicherheitshinweise 1) Dieser Hubschrauber ist kein Spielzeug. Für den Bau und insbesondere den anschließenden Betrieb sind Sachkenntnisse erforderlich. -
Seite 4: Vorsichtsmaßnahmen
HM 5#5 / 5#5B RC-Helikopter Vorsichtsmaßnahmen 1) Da der Helikopter mit einem Fernsteuersender bedient wird, ist es sehr wichtig, sich zu vergewissern, dass immer neue oder voll geladene Akkus verwendet warden. Achten Sie darauf, dass der Akku nicht zu leer wird, sonst könnten Sie die Kontrolle über Ihren Helikopter verlieren. -
Seite 5: Sendereigenschaften
HM 5#5 / 5#5B RC-Helikopter Sendereigenschaften Mode II (standard) unbenutzt Ergonomischer 4-Kanal PPM-Sender zur Steuerung des Spannungsanzeige unbenutzt Helikopters um Roll-, Nick- und Hochachse sowie Gas. Trimmung Nick Stromversorgung aus 8 Stück AA Batterien oder Akkus. Taumelscheibe Ein- Ausschalter Stromverbrauch 150mA... - Seite 6 HM 5#5 / 5#5B RC-Helikopter 3. Batterieanzeige. Die Batterieanzeige besteht aus drei Farben: Rot, gelb und grün. Leuchtet die LED grün, ist genug Spannung vorhanden, bei gelber LED sollten Sie den Flug beenden und bei rot leuchtender LED ist die Spannung sehr niedrig, Sie sollten sofort ihren Flug beenden.
-
Seite 7: Belegung Des Empfängers
HM 5#5 / 5#5B RC-Helikopter Belegung des Empfängers 1. Motor A. Anschluss für Motor A. 2. Motor B. Anschluss für Motor B. 1. Motor A 3. Akku-Anschluss. 2. Motor B 3. Akku-Anschluss 4. Rollservo. Anschluss für Rollservo. 5. Nickservo. Anschluss für Nickservo. -
Seite 8: Befestigung Der Rotorblätter
HM 5#5 / 5#5B RC-Helikopter Bild 4 2. Einstellen der Taumelscheibe. (Bild 4) Sollte die Taumelscheibe nicht horizontalsein, so stellen Sie diese folgendermassen ein: a) Stellen Sie sicher dass der Winkel zwischen Servohebel und Anlenkung Taumelscheibe 90˚Grad beträgt. horizontal b) Stellen Sie die Länge dieser anlenkung so ein, dass die Taumelscheibe horizontal ist. -
Seite 9: Flugfiguren
HM 5#5 / 5#5B RC-Helikopter Flugfiguren Linken Rechter Knüppel Knüppel Steigen Vorwärts Linken Rechter Sinken Knüppel Rückwärts Knüppel zurück zurück Linken Rechter Drehung Knüppel Knüppel Links links links links Linken Rechter Drehung Rechts Knüppel Knüppel rechts rechts rechts... - Seite 10 Gewährleistung Für dieses IKARUS Produkt übernehmen wir eine Gewährleistung im Rahmen der gesetzlichen Bestimmungen (zur Zeit 24 Monate, Stand 2006), weitere Ansprüche, z. B bei Folgeschäden, sind komplett ausgeschlossen. Als Beleg für den Beginn und den Ablauf dieser Gewährleistung dient der Kaufbeleg. Eventuelle Reparaturen verlängern den Gewährleistungszeitraum nicht.
