Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
Event Par IP65 4in1 14x8W, Event Par IP65 4in1 14x8W WDMX
48
LED-PAR
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

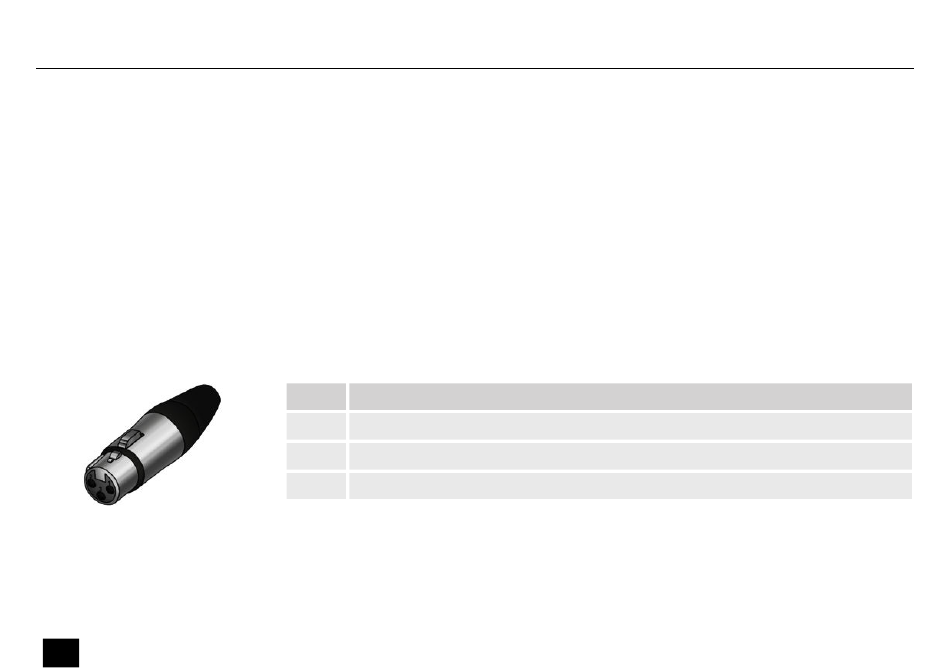

Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-
Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu
passenden Kupplung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
