Anschluss an ein Netzwerk über einen PoE-Hub

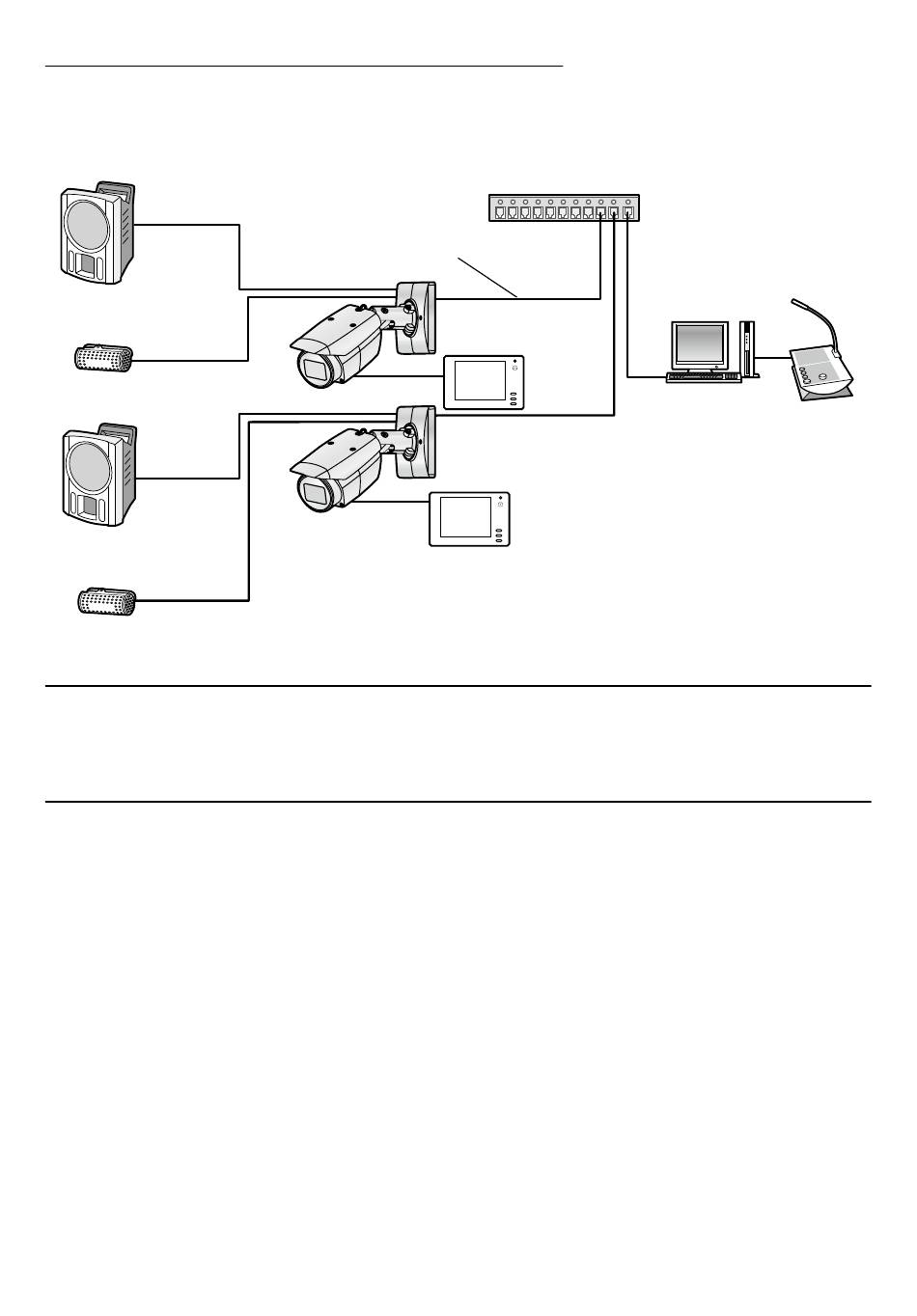

Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt
ein Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk.
Aktivlautsprecher
Mikrofon
(Plug-in-Aktivmikrofon)
Aktivlautsprecher
Mikrofon
(Plug-in-Aktivmikrofon)
WICHTIG:
• Einen 10BASE-T/100BASE-TX-konformen Hub oder Router verwenden.
• Wenn kein PoE-Hub verwendet wird, müssen alle Netzwerkkameras einzeln an eine
12-V-Gleichstromversorgung angeschlossen werden.
• Bei Versorgung mit 12 V Gleichstrom ist ein PoE-Hub oder Router nicht erforderlich.
Ethernetkabel
(Kategorie 5e oder besser,
geradlinig)
Einstellmonitor
Einstellmonitor
19
PoE-Gerät (Hub)
Ethernetkabel
(Kategorie 5e oder besser,
geradlinig)
Ethernetkabel
(Kategorie 5e oder besser,
geradlinig)
Für den direkten Anschluss der
Kamera an einen PC ein Ethernetka-
bel (Kategorie 5e oder besser,
Kreuzkabel) verwenden.
PC
