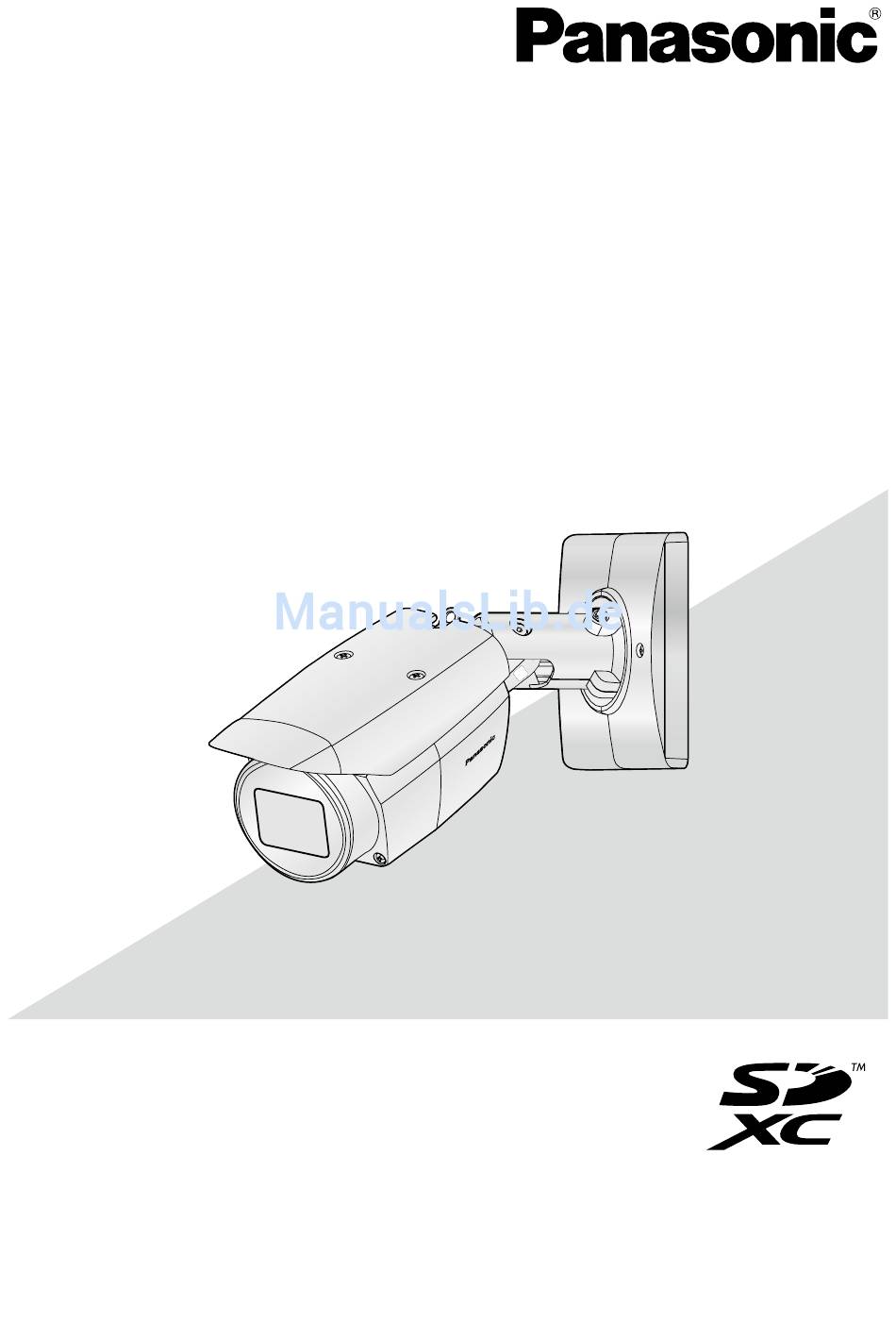

Wichtige Informationen
Netzwerkkamera
WV-S1531LTN
Modell-Nr.
WV-S1531LN
WV-S1511LN
N
L
1
3
5
1
- S
V
W
WV-S1531LN
* Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch.
Weiterführende Informationen über die Durchführung der Einstellungen und die
Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der
beigefügten CD-ROM.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-S1531LTN
Inhaltszusammenfassung für Panasonic WV-S1531LTN
- Seite 1 Wichtige Informationen Netzwerkkamera WV-S1531LTN Modell-Nr. WV-S1531LN WV-S1511LN WV-S1531LN * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Weiterführende Informationen über die Durchführung der Einstellungen und die Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der beigefügten CD-ROM. Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Anmerkungen ..........................4 Wesentliche Funktionen ........................ 4 Bedienerhandbücher ........................6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Copyright ............................7 Open-Source-Software ......................... 8 Netzwerksicherheit ........................ -
Seite 3: Beschränkung Der Haftung
DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic System Networks Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGE- FÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRO- DUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-... -
Seite 4: Vorwort
S1531 Nur bei Modell WV-S1511LN vorhandene Funktionen. S1511 Wesentliche Funktionen Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Face Codierungstechnologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Face Codierung im Vergleich zu unseren Vor- gängermodellen die Datenlast. - Seite 5 Bandbreite wesentlich verringert wird. *2 Zu weiterführenden Informationen über die Erweiterungssoftware siehe unsere Webseite unter (http://security.panasonic.com/support/info/). *3 Die wasserabstoßende Beschichtung ist nur gegen Wasser (Regenwasser) wirksam und nicht gegen andere Substanzen wie Öl, und sie ist nicht wirksam gegen Beschädigung der Frontab- deckung.
-
Seite 6: Bedienerhandbücher
Bedienerhandbücher Die Produktdokumentation besteht aus den folgenden Dokumenten. • Wichtige Informationen (vorliegendes Dokument): Bietet allgemeine Informationen über das Pro- dukt. • Installationshandbuch: Erläutert die Installation, Montage, Kabelanschlüsse und Einstellung des Sichtfeldes. • Bedienungsanleitung (auf der mitgelieferten CD-ROM): Beschreibungen zu Einstellung und Bedienung der Kamera. -
Seite 7: Warenzeichen Und Eingetragene Warenzeichen
WICHTIG: • Zu Informationen über die Verifizierung unterstützter Betriebssysteme und Web-Browsers siehe unsere Website unter (http://security.panasonic.com/support/info/). • Bei Verwendung eines PC, der den obigen Anforderungen nicht entspricht, können Probleme wie langsame Bildgabe oder Steckenbleiben des Browsers auftreten. • Wenn im PC keine Soundkarte installiert ist, erfolgt keine Tonwiedergabe. Je nach Netzwer- kumgebung kann es zu Tonunterbrechungen kommen. -
Seite 8: Open-Source-Software
• Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken... -
Seite 9: Vorsichtsmaßregeln
Vorsichtsmaßregeln Keine Fremdkörper einführen. Das Produkt nicht an Stellen installieren, Brände oder Stromschläge können die Folge wo es starkem Wind ausgesetzt ist. sein, wenn Wasser oder Fremdkörper wie z.B. Bei Anbringung an einer Stelle, an der die Gegenstände aus Metall ins Innere des Geräts Windgeschwindigkeit 60 m/s und mehr beträgt, gelangen. - Seite 10 Regelmäßige Kontrollen müssen durchge- Das Produkt muss gegen Schneefall gesi- führt werden. chert werden. Bei Verwendung von rostigen Metallteilen oder Das Gewicht von Schnee kann zum Herunter- Schrauben kann das Produkt herunterfallen fallen des Produkts führen, was Verletzungen und dabei Verletzungen oder Unfälle verursa- und Unfälle zur Folge haben kann.
- Seite 11 Batterie • Tau kann unter bestimmten Temperatur-, Die Kamera enthält eine Batterie. Die Batterie Feuchtigkeits-, Wind- und Regenverhält- darf nicht längere Zeit starker Hitze durch Son- nissen entstehen, und die Entfeuchtung neneinstrahlung oder Flammen ausgesetzt dauert eine gewisse Zeit. werden. •...
- Seite 12 Reinigen des Gehäuses AVC Patent Portfolio License Vor der Reinigung unbedingt den Strom aus- THIS PRODUCT IS LICENSED UNDER THE schalten. Andernfalls kann es zu Verletzungen AVC PATENT PORTFOLIO LICENSE FOR THE kommen. Nicht mit Benzin, Farbverdünner, PERSONAL USE OF A CONSUMER OR Alkohol oder anderen Lösungs- oder Reini- OTHER USES IN WHICH IT DOES NOT gungsmitteln reinigen.
-
Seite 13: Vorsichtshinweise Zur Installation
Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Das Produkt muss entsprechend dem... - Seite 14 Festziehen der Schrauben • Auswirkungen von Schneefall • Schrauben und Bolzen müssen mit dem Bei Schnee und Regen kann Schnee auf für das Material und die Stärke der Einbau- der vorderen Abdeckung die Bildüberwa- fläche geeigneten Anzugsmoment festge- chung erschweren (je nach Menge und zogen werden.
- Seite 15 PoE (Power over Ethernet) Einen IEEE802.3af-konformen PoE-Hub o.Ä. verwenden. Router Wenn das Produkt ans Internet angeschlossen wird, einen Breitband-Router mit Portweiterlei- tung (NAT, IP-Maskierung) verwenden. Weitere Informationen über die Port-Weiterlei- tungsfunktion finden Sie in der Bedienungsan- leitung auf der mitgelieferten CD-ROM. Einstellung von Zeit/Datum Uhrzeit und Datum müssen vor der Inbetrieb- nahme des Produkts eingestellt werden.
-
Seite 16: Teile Und Funktionen
Strichcode (Datenmatrix) Seitliche Kabel- Rückseite durchführung : Zu unserer MONITOR OUT-Buchse (Video-Ausgangsanschluss Website* Standard: Für NTSC-Monitor) *1 Die Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite durch direkte Eingabe der unten angegebenen URL öffnen: http://security.panasonic.com/support/qr_sp_select/... - Seite 17 ■ ■ Kabel Ethernetkabel (Kategorie 5e oder besser, geradlinig) q RJ45-Netzwerkkabel (Buchse) t 4-poliges Alarmka- t Alarm-Eingangs-/Ausgangskabel bel (Zubehör) 12 V Gleichstrom w 12 V-Gleichstrom- w 2-poliges (Rot) versorgungsklemme Netzkabel GND (Schwarz) (Zubehör) e Audio-Eingangskabel (weiß) r Audioausgangskabel (schwarz) y MONITOR OUT-Klemme (werksseitig auf: NTSC-Monitor eingestellt) * Die Abbildung zeigt WV-S1511LN.
-
Seite 18: Audio-Eingangskabel (Weiß)
w 12 V-Gleichstromversorgungsklemme / 2-poliges Netzkabel (Zubehör) Vorsicht: • EIN MIT 12 V GLEICHSTROM GESPEISTES GERÄT MUSS EINE AN GUT ZUGÄNGLICHER STELLE INSTALLIERTE TRENNVORRICHTUNG AUFWEISEN. • NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 12 V GLEICHSTROM (UL 1310/CSA 223) ODER EINE STROMVERSORGUNG MIT BEGRENZTER EINSCHALT- DAUER ANSCHLIESSEN (IEC/EN/UL/CSA 60950-1). - Seite 19 t Alarm-Eingangs-/Ausgangskabel / 4-poliges Alarmkabel (Zubehör) Anmerkung: • Durch entsprechende Einstellung kann Aus, Eingang und Ausgang der externen EXT I/O-Klem- men 2 und 3 vertauscht werden. Siehe die Bedienungsanleitung auf der mitgelieferten CD- ROM zu Einzelheiten über die Einstellungen (“Aus”, “Alarmeingang”, “Alarmausgang” oder “AUX-Ausgang”) der EXT I/O-Klemmen 2 und 3 (ALARM IN2, 3).
-
Seite 20: Anschluss An Ein Netzwerk Über Einen Poe-Hub
Anschluss an ein Netzwerk über einen PoE-Hub Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk. Aktivlautsprecher Einstellmonitor PoE-Gerät (Hub) Ethernetkabel (Kategorie 5e oder besser, geradlinig) Ethernetkabel Mikrofon... -
Seite 21: Anzeigen Und Tasten
■ ■ Anzeigen und Tasten S1511 S1531 u SD ON/OFF-Taste SD-Speicherkarteneinschub (SD) w LINK-Anzeige e ACT-Anzeige t SD ERROR/AF-Anzeige r SD MOUNT-Anzeige o TELE-Taste !0 ! WIDE-Taste i AF-Taste q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) y Warnung/Fehleranzeige für SD-Speicherkarte q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔... -
Seite 22: Warnung/Fehleranzeige Für Sd-Speicherkarte
w LINK-Anzeige • Kommunikation zwischen Kamera und angeschlos- Leuchtet orange senen Geräten ist möglich e ACT-Anzeige • Netzwerkkamera überträgt Daten Blinkt grün (Zugriff) r SD MOUNT-Anzeige • SD-Speicherkarte ist eingesetzt und kann erkannt Erlischt → Blinkt grün → werden Erlischt •... - Seite 23 u SD ON/OFF-Taste (1) Wenn die SD ON/OFF-Taste (weniger als 1 Sekunde) gedrückt wird, leuchtet die SD MOUNT- Anzeige in Grün auf und es können Daten auf der SD-Speicherkarte gespeichert werden. (2) Wenn die SD ON/OFF-Taste (ca. 2 Sekunden) gedrückt wird, erlischt die SD MOUNT-Anzeige und die SD-Speicherkarte kann entnommen werden.
-
Seite 24: Einsetzen/Entnehmen Einer Sd-Speicherkarte
Einsetzen/Entnehmen einer SD-Speicherkarte Anmerkung: • Informationen über die Einstellungen für die SD-Speicherkarte finden Sie in der Bedienungsan- leitung auf der mitgelieferten CD-ROM. ■ ■ Eine SD-Speicherkarte einsetzen [1] Die Glockenabdeckung von der Kamera entfernen, eine SD-Speicherkarte vollständig in den SD-Speicherkarteneinschub einsetzen, bis ein Klicken zu hören ist. •... -
Seite 25: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis... - Seite 26 Andernfalls die Software zum Formatieren der SD-Speicherkarte im PC installieren. Weitere Informationen zu unterstützter Software finden Sie auf unserer Website (http://security.panasonic.com/ support/info/). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen. • Folgende Punkte überprüfen: •...
-
Seite 27: Technische Daten
IK10 (IEC62262) Abmessungen: 130 mm (B), 130 mm (H), 337 mm (L) Masse: WV-S1531LN / WV-S1511LN: Ca. 1,6 kg WV-S1531LTN: Ca. 1,7 kg Gehäuse: Lackierung: Aluminium-Druckguss und Kunstharz, Metallic-Silber Äußere Befestigungsschrauben: SUS (Korrosionsbeständige Behandlung) Vordere Abdeckung: PC-Kunstharz (mit wasserabstoßender Beschichtung), Clear *1 Weitere Informationen über Stromversorgung und Leistungsaufnahme finden Sie auf unserer... - Seite 28 Ca. 2,4 Megapixel Abtastbereich: 5,28 mm (H) x 2,97 mm (V) Abtastsystem: Kontinuierlich Mindestbeleuchtungsstärke: WV-S1531LTN Farbe: 0,015 lx (F1,7, Max.Verschlusszeit: Aus (1/30 s), AGC: 11) 0,001 lx (F1,7, Max.Verschlusszeit: Max. 16/30 s, AGC: 11)* 0 lx (F1,7, Max.Verschlusszeit: Aus (1/30 s), AGC: 11,...
- Seite 29 Bis zu 20 Zeichen (alphanumerische Zeichen, Symbole) Video-Bewegungsmelder An/Aus, 4 Bereiche einstellbar (VMD): Bilddrehung: 0°/ 90°/ 180°/ 270° • Objektiv Zoomverhältnis: WV-S1531LTN 2,3x Optischer Zoom Bei 640x360 Auflösung ist 6,9x zusätzlicher elektronischer Zoom verfügbar. (Motorisierter Zoom/Motorisierter Fokus) WV-S1531LN / WV-S1511LN 3,6x Optischer Zoom WV-S1531LN Bei 640x360 Auflösung ist 10,8x zusätzlicher elektronischer...
-
Seite 30: Kamera-Montagehalterung
Brennweite: WV-S1531LTN 9,0 mm – 21 mm WV-S1531LN / WV-S1511LN 2,8 mm - 10 mm Max. Öffnungsverhältnis: WV-S1531LTN 1:1,7 (WIDE) – 1:3,0 (TELE) WV-S1531LN / WV-S1511LN 1:1,6 (WEIT) - 1:3,4 (TELE) Brennweitenbereich: WV-S1531LTN 2,0 m – ∞ WV-S1531LN / WV-S1511LN 0,3 m - ∞... - Seite 31 • Netzwerk Netzwerk: 10BASE-T/100BASE-TX, RJ45-Stecker Auflösung* S1531 H.265/H.264 2 Megapixel [16:9] (30 fps-Modus)/ JPEG (MJPEG) 2 Megapixel [16:9] (60 fps-Modus) 1920x1080, 1280x720, 640x360, 320x180 3 Megapixel [4:3] (30 fps-Modus) 2048x1536* , 1280x960, 800x600, VGA, 400x300, QVGA S1511 1,3 Megapixel [16:9] (30 fps-Modus)/ 1,3 Megapixel [16:9] (60 fps-Modus) 1280x720, 640x360, 320x180 1,3 Megapixel [4:3] (30 fps-Modus)
- Seite 32 Auf dem Multibildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden. (Einschließlich der Kamera selbst) Kompatibel mit SDXC/SDHC/ Hergestellt von Panasonic SD-Speicherkarten* (SD-Geschwindigkeitsklasse 4 oder höher) SDXC-Speicherkarte: 64 GB, 128 GB SDHC-Speicherkarte: 4 GB, 8 GB, 16 GB, 32 GB...
- Seite 33 *6 Weitere aktuelle Informationen zu den kompatiblen SD-Speicherkarten finden Sie auf unserer Website (http://security.panasonic.com/support/info/). *7 Eine SD-Speicherkarte hoher Qualität und Haltbarkeit wählen, wenn die darauf gespeicherten Bilder wiederholt mit der automatischen Überschreibfunktion durch neue überschrieben wer- den sollen.
- Seite 34 Panasonic Corporation http://www.panasonic.com Panasonic System Networks Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic System Networks Co., Ltd. 2016 N1116-1027 PGQP2320YA...
