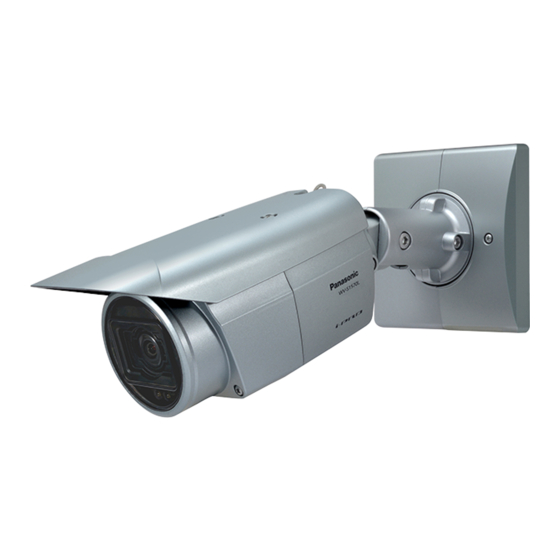

Netzwerkkamera
WV-S1570L
Modell-Nr.
* Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch.
Für Informationen zur Durchführung der Einstellungen und zur Bedienung der
Kamera beziehen Sie sich auf die Bedienungsanleitung auf der folgenden
Panasonic Support-Webseite.
https://security.panasonic.com/download/
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-S1570L
Inhaltszusammenfassung für Panasonic WV-S1570L
- Seite 1 Wichtige Informationen Netzwerkkamera WV-S1570L Modell-Nr. * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Für Informationen zur Durchführung der Einstellungen und zur Bedienung der Kamera beziehen Sie sich auf die Bedienungsanleitung auf der folgenden Panasonic Support-Webseite. https://security.panasonic.com/download/ Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Wesentliche Funktionen ........................ 4 Über die Benutzerhandbücher ...................... 6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Open-Source-Software ......................... 7 Copyright ............................8 Netzwerksicherheit ........................8 Vorsichtsmaßnahmen ........................ -
Seite 3: Beschränkung Der Haftung
DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic Corporation IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HAN- DELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-... -
Seite 4: Vorwort
Anwendung des neuen H.265-Motors ermöglicht Verteilung von 3840 x 2160 (4K) hochauflösender beweglicher Bilder mit bis zu 30 Bildern pro Sekunde. Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Coding Technologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Coding im Vergleich zu unseren Vorgängermo-... - Seite 5 Bereichen, in denen sich ein Motiv nicht bewegt und Optimierung des Auffrischintervalls und der Bildwiederholfrequenz entsprechend der Motivbewegungen reduziert. *2 Zu weiterführenden Informationen über die Erweiterungssoftware siehe unsere Webseite unter (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0103>). Siehe Seite 6 bezüglich “<Kontroll-Nr.: C****>”. *3 Die ClearSight-Beschichtung ist nur gegen Wasser (Regenwasser) wirksam und nicht gegen andere Substanzen wie Öl, und sie ist nicht wirksam gegen Beschädigung der Frontblende.
-
Seite 6: Über Die Benutzerhandbücher
Sichtfeldes. • Bedienungsanleitung (auf der Panasonic Support-Webseite): Beschreibungen zu Einstel- lungen und Bedienung dieser Kamera. Die in diesem Dokument verwendete “<Kontroll-Nr.: C****>” kann zur Suche auf der Panasonic Support-Webseite verwendet werden und leitet Sie zu den richtigen Informationen weiter. Anmerkung: •... -
Seite 7: Warenzeichen Und Eingetragene Warenzeichen
• Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet. -
Seite 8: Copyright
Copyright Außer für die Open-Source-Software, die unter der GPL/LGPL usw. lizenziert ist, ist das Verteilen, Kopieren, Zerlegen, Nacherstellen und Nachbauen der mit diesem Produkt gelieferten Software ausdrücklich verboten. Auch deren Export unter Verletzung der Exportgesetze ist verboten. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden. -
Seite 9: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Keine Fremdkörper einführen. Das Produkt nicht an Stellen installieren, Brände oder Stromschläge können die Folge wo es starkem Wind ausgesetzt ist. sein, wenn Wasser oder Fremdkörper wie z.B. Bei Installation an einer Stelle, an der die Wind- Gegenstände aus Metall ins Innere des Geräts geschwindigkeit 60 m/s {etwa 134 mph} und gelangen. - Seite 10 Produkt verwendet werden, regelmäßig stößt. ändern. Andernfalls kann es zu Verletzungen kommen. Beziehen Sie sich auf die Bedienungsanlei- tung auf der Panasonic Support-Webseite Es sind Maßnahmen gegen das für Informationen darüber, wie Sie die Herunterfallen des Produkts zu treffen. Passwörter ändern.
- Seite 11 Dieses Produkt besitzt keinen Netzschalter. Über die Lüftungsöffnung Zum Ausschalten die 12 V-Gleichstromversor- An der Unterseite der Kamera befindet sich gung bzw. das PoE-Gerät unterbrechen. eine Lüftungsöffnung. Decken Sie die Unter- seite nicht ab, da Feuchtigkeit aus dem Innern Nutzung wie häufiges EIN-/AUSschalten durch diese Lüftungsöffnung abgegeben wird.
- Seite 12 Reinigen des Gehäuses Entsorgung/Übereignung des Produkts Vor der Reinigung unbedingt den Strom aus- Das Speichern von Daten in diesem Produkt schalten. Andernfalls kann es zu Verletzungen oder in einem Speichermedium kann zum Ver- kommen. lust von persönlichen Informationen führen. Nicht mit Benzin, Farbverdünner, Alkohol oder Sollte das Produkt entsorgt oder einer anderen Person übergeben werden, wenn auch nur zu anderen Lösungs- oder Reinigungsmitteln reini-...
-
Seite 13: Vorsichtshinweise Zur Installation
Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Das Produkt muss entsprechend dem •... - Seite 14 (NAT, IP-Maskierung) verwenden. tungskörpern können manchmal Bilder von Beziehen Sie sich auf die Bedienungsanleitung nicht vorhandenen Objekten (reflektiertes Licht) auf der Panasonic Support-Webseite für wei- oder Reflektionen der Umgebung des Kamera- tere Informationen über die Port-Weiterlei- objektivs (Geisterbilder) auf dem Bildschirm tungsfunktion.
-
Seite 15: Teile Und Funktionen
Strichcode (Datenmatrix) Seitliche Kabel- Rückseite durchführung : Zu unserer Website* MONITOR OUT-Klemme (werksseitig auf: NTSC-Monitor eingestellt) *1 Die Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite durch direkte Eingabe der unten angegebenen URL öffnen: https://security.panasonic.com/support/qr_sp_select/... - Seite 16 ■ Kabel Ethernetkabel (Kategorie 5e oder besser, geradlinig) q RJ45-Netzwerkkabel t Alarm-E/A-Kabel t 4-poliges Alarmkabel (Zubehör) w 2-poliges Netzkabel (Zubehör) 12 V Gleichstrom (Rot) w Stromanschlussklemme GND (Schwarz) (12 V Gleichstrom) e Audio-Eingangskabel (Weiß) r Audioausgangskabel (Schwarz) y MONITOR OUT-Klemme (werksseitig auf: NTSC- Monitor eingestellt) q RJ45-Netzwerkkabel...
- Seite 17 WICHTIG: • Nur das mit dem Produkt gelieferte 2-poliges Netzkabel (Zubehör) verwenden. • Das 2-polige Netzkabel (Zubehör) fest in die Stromanschlussklemme (12 V Gleichstrom) stek- ken. Andernfalls kann es zu einer Beschädigung der Kamera oder zu Betriebsstörungen führen. • Beim Einbau der Kamera darauf achten, dass das Netzkabel nicht unzulässig belastet wird. •...
- Seite 18 Anmerkung: • In den Standardeinstellungen der Kamera ist der Monitor-Ausgang auf NTSC eingestellt. Zur Umschaltung des Monitor-Ausgangs auf PAL siehe die Bedienungsanleitung auf der Panasonic Support-Website. WICHTIG: • Der Einstellmonitor ist ausschließlich zum Kontrollieren des Betrachtungswinkels im Rahmen der Installation oder Wartung der Kamera vorgesehen.
-
Seite 19: Anschluss An Ein Netzwerk Über Einen Poe-Hub
Anschluss an ein Netzwerk über einen PoE-Hub Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk. Aktivlautsprecher PoE-Gerät (Hub) Ethernetkabel Ethernetkabel (Kategorie 5e oder besser, (Kategorie 5e oder besser, geradlinig) geradlinig) -
Seite 20: Anzeigen Und Tasten
■ Anzeigen und Tasten u SD ON/OFF-Taste SD-Steckplatz w LINK-Anzeige e ACT-Anzeige t SD ERROR/AF-Anzeige r SD MOUNT-Anzeige o TELE-Taste !0 ! WIDE-Taste y Warnung/Fehleranzeige für SD-Speicherkarte q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) i AF-Taste q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) Zum Initialisieren der Netzwerk-Kamera wie unten beschrieben vorgehen. -
Seite 21: Warnung/Fehleranzeige Für Sd-Speicherkarte
* Warnung zur SD-Speicherkarte Erkennungsbedingungen: Schreibfehler, Lesefehler, usw. Anmerkung: • Die Vorgabe ist aus. Gemäß Installationsumgebung Einstellung mit Software nach Bedarf. (☞ Bedienungsanleitung auf der Panasonic-Support-Website) u SD ON/OFF-Taste (1) Wenn die SD ON/OFF-Taste (weniger als 1 Sekunde) gedrückt wird, leuchtet die SD MOUNT- Anzeige in Grün auf und es können Daten auf der SD-Speicherkarte gespeichert werden. -
Seite 22: Einsetzen/Entnehmen Einer Sd-Speicherkarte
Einsetzen/Entnehmen einer SD-Speicherkarte Anmerkung: • Informationen über die Einstellungen für die SD-Speicherkarte finden Sie in der Bedienungsan- leitung auf der Panasonic-Support-Website. • Weitere aktuelle Informationen zu den kompatiblen SD-Speicherkarten finden Sie auf unserer Website (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0107>). ■ Einsetzen einer SD-Speicherkarte [1] Die Frontblende von der Kamera entfernen, eine SD-Speicherkarte vollständig in den SD-... -
Seite 23: Entnehmen Einer Sd-Speicherkarte
Gerät formatiert wurde, funktioniert das Pro- dukt u.U. nicht einwandfrei oder fällt in der Leistung ab. Informationen über das Formatieren einer SD-Speicherkarte finden Sie in der Bedienungsanleitung auf der Panasonic-Support- Website. • In Verbindung mit einigen SD-Speicherkarten funktioniert das Produkt u.U. nicht einwandfrei oder fällt in der Leistung ab. -
Seite 24: Problembehandlung
Problembehandlung Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis... - Seite 25 Andernfalls die Software zum Formatieren der SD-Speicherkarte im PC installieren. Weitere Informationen zu unterstützter Software finden Sie auf unserer Website (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0105>). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen. • Folgende Punkte überprüfen: •...
-
Seite 26: Technische Daten
Technische Daten • Allgemeines Stromversorgung* 12 V Gleichstrom PoE (IEEE802.3af-konform) Leistungsaufnahme* 12 V Gleichstrom : 830 mA/Ca. 10,0 W PoE 48 V Gleichstrom : 220 mA/Ca. 10,6 W (Gerät der Klasse 0) Einsatzbedingungen Betriebsumgebungstemperatur: –40 °C bis +60 °C* (Einschaltbereich: –30 °C bis +60 °C) Betriebsumgebungs- Luftfeuchtigkeit: 10 % bis 100 % (kondensationsfrei) - Seite 27 *1 Weitere Informationen über Stromversorgung und Leistungsaufnahme finden Sie auf unserer Website (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0106>). *2 Bei Verwendung der dauerhaft leuchtenden IR-LED-Lampe beträgt die Obergrenze des Betriebstemperaturbereichs +50°C. *3 Diese Kamera ist nicht mit der Funktion zur Änderung des Audio-Ausgangs oder Monitor- Ausgangs ausgestattet.
-
Seite 28: Kamera-Montagehalterung
IR LED-Leuchte: Hoch/ Mittel/ Niedrig/ Aus Maximale Sichtweite: 40 m Weißabgleich: ATW1/ ATW2/ AWC Digitale Der Pegel kann im Bereich von 0 bis 255 eingestellt werden. Rauschunterdrückung: Privatzone: An/Aus Max. 8 Zonen einstellbar Kameratitel-Anzeige: An/Aus Bis zu 20 Zeichen (alphanumerische Zeichen, Symbole) Video-Bewegungsmelder An/Aus (VMD):... - Seite 29 • Netzwerk Netzwerk: 10BASE-T/100BASE-TX, RJ45-Stecker Auflösung* [16:9-Modus*] *Der [4:3-Modus] wird nicht unterstützt. H.265/H.264 3840x2160/ 2560x1440/ 1920x1080/ 1280x720/ 640x360/ JPEG (MJPEG) 320x180 Bildkompression* H.265/H.264 Übertragungspriorität: Konstante Bitrate/ VBR/ Bildwiederholfrequenz/ Größte Mühe Bildwiederholfrequenz: 1 fps/ 3 fps/ 5 fps*/ 7,5 fps*/ 10 fps*/ 12 fps*/ 15 fps*/ 20 fps*/ 30 fps* (Die Bildwiederholfrequenz ist begrenzt auf die “Bitrate”.
- Seite 30 Auf dem Mehrfachbildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden (Einschließlich der Kamera selbst). Kompatibel mit SDXC/SDHC/ Hergestellt von Panasonic (SD-Geschwindigkeitsklasse 6 oder höher) SD-Speicherkarten* SDXC-Speicherkarte : 64 GB, 128 GB, 256 GB SDHC-Speicherkarte : 4 GB, 8 GB, 16 GB, 32 GB...
-
Seite 31: Sonderzubehör
Sonderzubehör <Hellgraue Halterungen> Stangenmontagehalterung: WV-Q182 Eckenmontagehalterung: WV-Q183 <Feine silberne Halterungen> Stangenmontagehalterung: WV-Q188 Eckenmontagehalterung: WV-Q189 Frontblende: WV-CW8CN (Durchsichtige Ausführung mit ClearSight-Beschichtung) - Seite 32 Panasonic Corporation http://www.panasonic.com Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2019 N0619-0 PGQP2723ZA...
