Montage des optionalen Metall-Magnetrings
Statt des beiliegenden, einfachen Magnethalters können Sie auch den optiona-
len Metall-Magnetring verwenden. So bleibt die volle Funktionalität der origina-
len Okularklemme erhalten. Vor allem wenn Sie Ihren Diamond Steeltrack
mit einer 2" Clicklock S58
# 2956258
haben, können Sie den Magnetring für den Homing-Sensor so unkompliziert
montieren.
Um den Magnetring aus Metall zu montieren,
müssen Sie zunächst die 2"-Okularklemme
oder den Gewindeadapter für T-2, M48, M68
o.ä. entfernen.
Lösen Sie dazu die sechs Innensechs-
kantschrauben
und nehmen Sie die
8
Klemme ab. Setzen Sie nun den Magnetring
so ein, dass die Halterung des Magneten (für
den Homing-Sensor) in einer Linie mit dem
Gehäuse des SD II liegt (Abb. 7). Fahren Sie
den Okularauszug dazu ganz ein.
Befestigen Sie nun den Magnetring mit
den sechs Innensechskantschrauben
Befestigen Sie anschließend die Okularklem-
me auf dem Metall-Magnetring. Ziehen Sie
dazu die Schrauben
fest an.
9
Metall-Magnetring für Homing-Sensor
#
2957264,
Steeltrack
mit opt. S58 ClickLock Klemme
# 2956258
®
10
Bedienungsanleitung: Steeldrive II Fokussiermotor
# 2957264
®
oder einem Gewindeadapter aufgerüstet
8
9
8
.

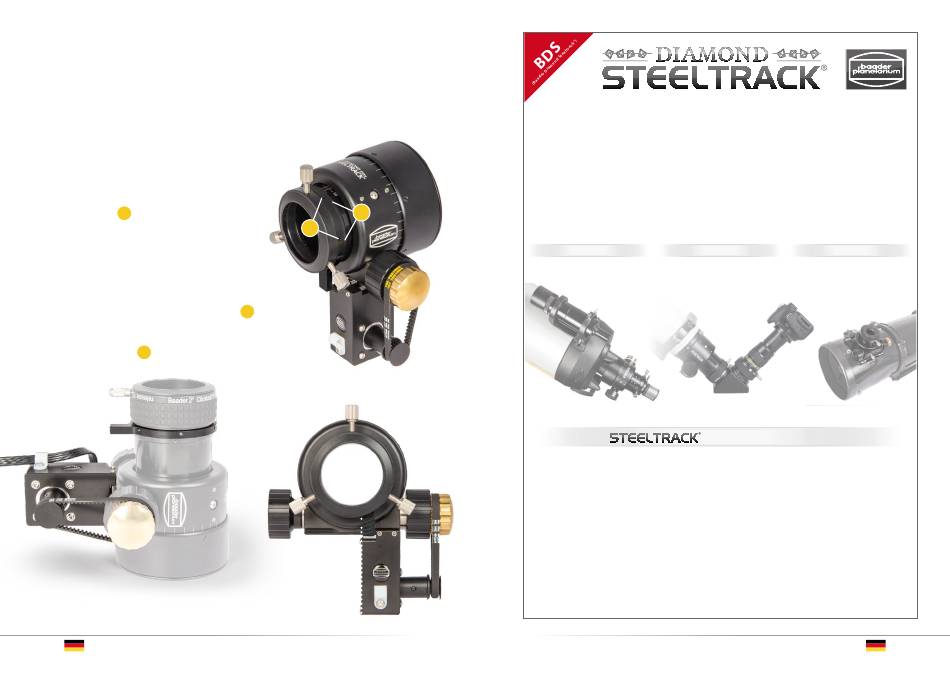

Abb. 6: Die Schrauben zur Befestigung
des Metall-Magnetrings.
Abb. 7: Richten Sie
den Sensorring par-
allel zum Steeldrive-
Gehäuse aus
(gestrichelte Linie).
