Verehrter Kunde,
wir gratulieren Ihnen zum Kauf eines Steeldrive II
(SD II) Motorfokussierers. Diese Anleitung be-
schreibt Installation und Betrieb der Motoreinheit.
Bei Fragen oder Problemen besuchen Sie bitte die FAQs
auf unserer Produktwebseite, bzw. kontaktieren Sie
uns oder Ihren Händler.
www.baader-planetarium.com/steeldrive2

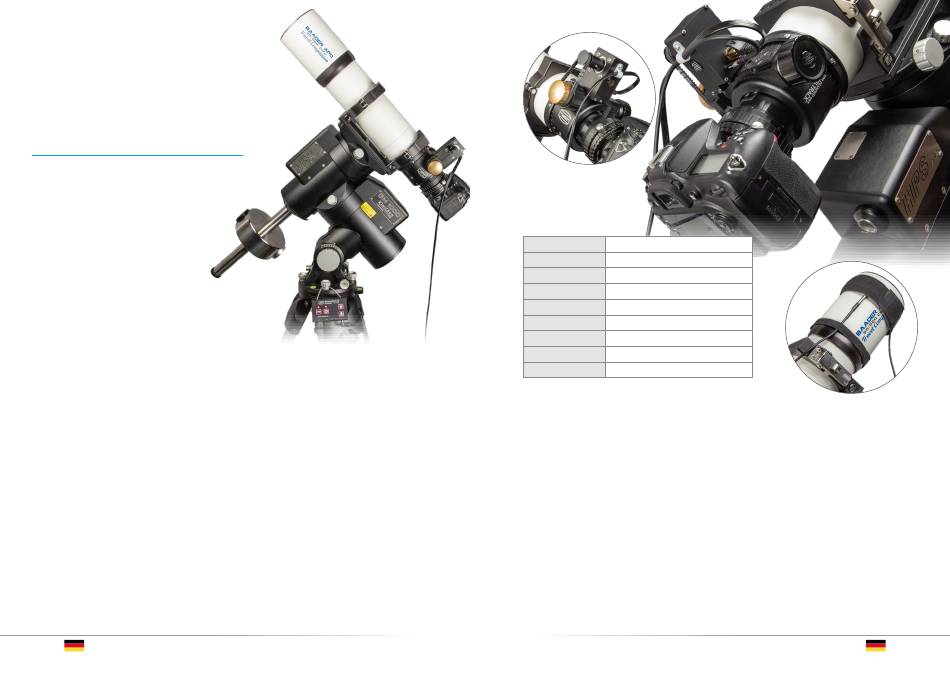

Der Baader Steeldrive II Motorfokussierer be-
steht aus der Motoreinheit und dem
Controller (Kontrolleinheit). Beide Teile
sind auch einzeln erhältlich. Zum Be-
trieb der Motoreinheit benötigen Sie
immer einen Controller. Jedoch
kann ein Controller auch an meh-
reren Motoren verwendet wer-
den. Er muss dafür nur mit dem
jeweiligen Motor verbunden werden.
Steeldrive II Motoreinheit Highlights
• Hochpräsziser Fokussierantrieb für schwere Lasten (bis zu 8 kg), inkl. Tem-
peraturfühler, unterstützt Temperaturkompensation. Benötigt Steeldrive II
Controller
# 2957260
• Funktioniert mit jedem Baader Steeltrack
mond)
• Zukünftig mit optionalen Adaptern auch geeignet für andere Fokussierer wie
z.B. FeatherTouch. Adapter nicht im Lieferumfang enthalten
• Berührungsfreier Endsensor (Homing Sensor) ermöglicht präzise Referenz-
fahrten und ein wiederholbares Anfahren von zuvor gespeicherten absoluten
Positionen - perfekt für Remote-Sternwarten
• Steuerbar über leistungsstarke SteelGo II Software oder per ASCOM Treiber,
benötigt Steuereinheit Steeldrive II Controller
• Made in Germany: Das Gehäuse wird in unserem Haus aus Aluminium CNC-
gefräst. Die Elektronik-Platinen werden nach unseren Vorgaben von einem
deutschen Unternehmen produziert
2
Bedienungsanleitung: Steeldrive II Fokussiermotor
# 2957265
Okularauszug (klassisch und Dia-
®
# 2957260
Technische Daten
Artikelnummer
2957265
Tragekapazität
bis zu 8 kg
Auflösung
ca. 2,7 Mikrometer pro Schritt
Power Output
12V / 1A PWM
Stromverbrauch
ca. 0,7 Watt
Software
SteelGo II Software zum Download
Material
Aluminium
Gewicht
234 g
Abmessungen
70 x 43 x 32 mm
Inhaltsangabe
Einleitung und Highlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1. Lieferumfang und optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. Abmessungen und Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. Montage der Steeldrive II Motoreinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
4. Backlash (Spiel) und Schlupf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5. Homing-Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Montage des Magnethalters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage des optionalen Metall-Magnetrings . . . . . . . . . . . . . . . . . . . . . . . . . . .
© Baader Planetarium GmbH | 2019
9
10
3
