ANLEITUNG ZUR FIXIERUNG MIT KLEMMLAGER

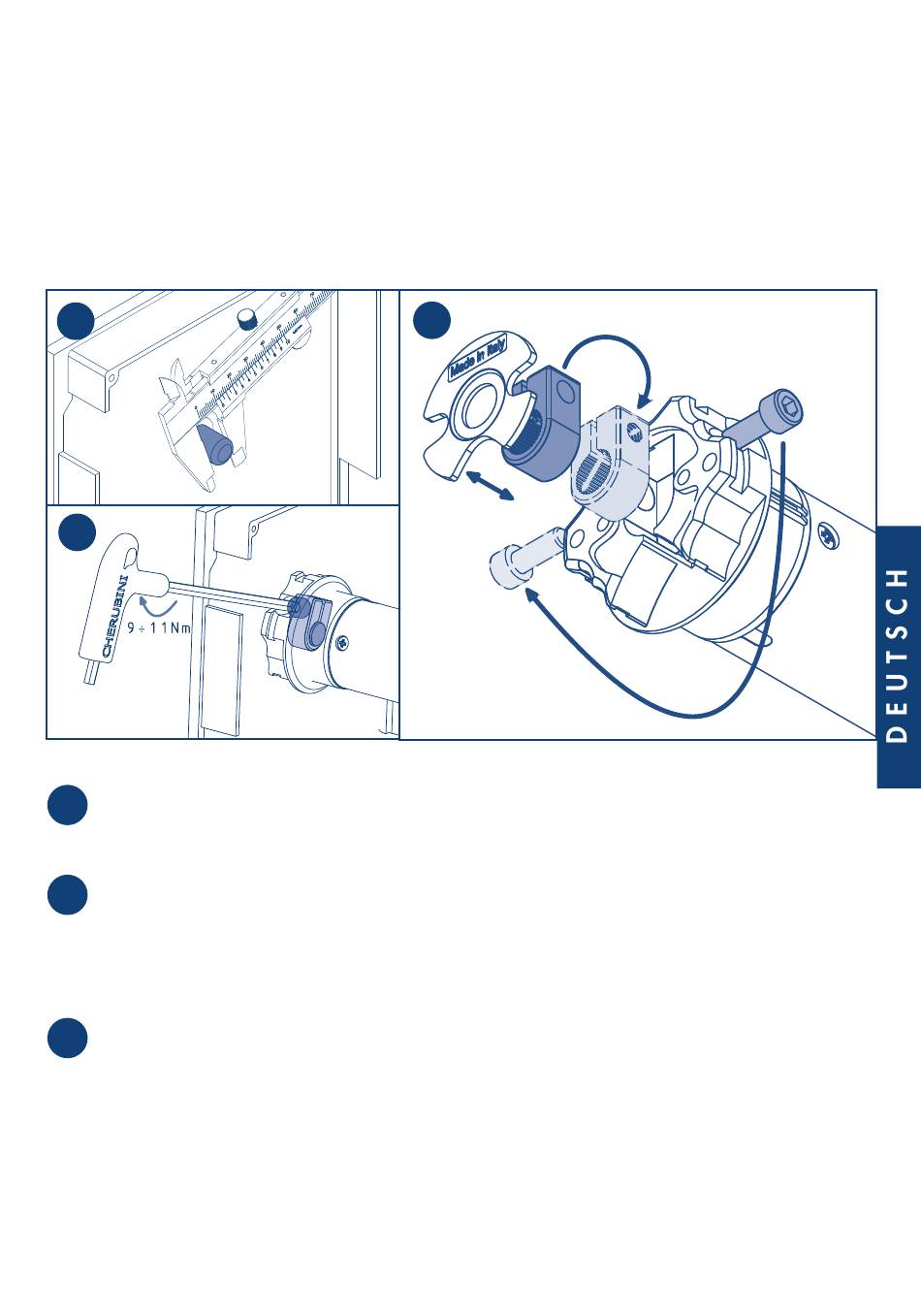

Das Klemmlager ermöglicht die direkte Fixierung des Motors auf dem
Zapfen der Vorbauelemente.
Das Klemmlager darf nur bei Motoren bis einschließlich 15 Nm
verwendet werden.
1
3
Der Zapfen muss aus Aluminium sein; mit minimal Ø 11,5 mm und maximal
1
Ø 11,9 mm.
Das Klemmlager ist werkseitig für den Rechtseinbau vormontiert.
2
Für Linkseinbau einfach die Schraube herausdrehen, die Motorkopfabdeckung
abnehmen, das Klemmlager herausziehen, um 180° drehen, einsetzten und die
Schraube auf der linken Seite wieder eindrehen.
Motor auf dem Zapfen aufschieben und gegen die Blendkappe halten.
3

Schraube mit minimal 9 Nm, maximal 11 Nm, mittels einem 5 mm

Sechskantschlüssel FEST anziehen.
