Die Messeinheit besteht aus einem magnetisch-absoluten Singleturn-Einbaugeber
und einem ferromagnetischen Messzahnrad. Das Messzahnrad wird direkt auf die
Antriebswelle montiert.
2
8
2.1
Typenschlüssel
Schnittstelle
S Standard: SSI, binär (konfigurierbar)
M serielle Schnittstelle (Mitsubishi High Speed Serial Interface in Vorberei-
tung)
Modul
1 Abtastung von Messzahnrädern mit Modul 1
2 Abtastung von Messzahnrädern mit Modul 2
3 Abtastung von Messzahnrädern mit Modul 3
4 Abtastung von Messzahnrädern mit Modul 4
Ausstattung
P Konfigurierbar, Auslieferung mit Standardparametern
Kabelabgang
T Tangential, Kabelabgang rechts (bei Blick auf die Montagefläche)
K Offenes Kabelende
L M23-Kupplung, 17-polig
2800 _ _ _ _ _ _ _ _
(1)
Auf Anfrage sind Systeme mit einer Kundenkonfiguration gegen Aufpreis lieferbar.
6
Typenschlüssel
6
3
4
7
Anschlusstechnik
Kabellänge in cm
030 Länge 0,3 m
150 Länge 1,5 m
200 Länge 2,0 m
250 Länge 2,5 m
400 Länge 4,0 m
600 Länge 6,0 m
700 Länge 7,0 m

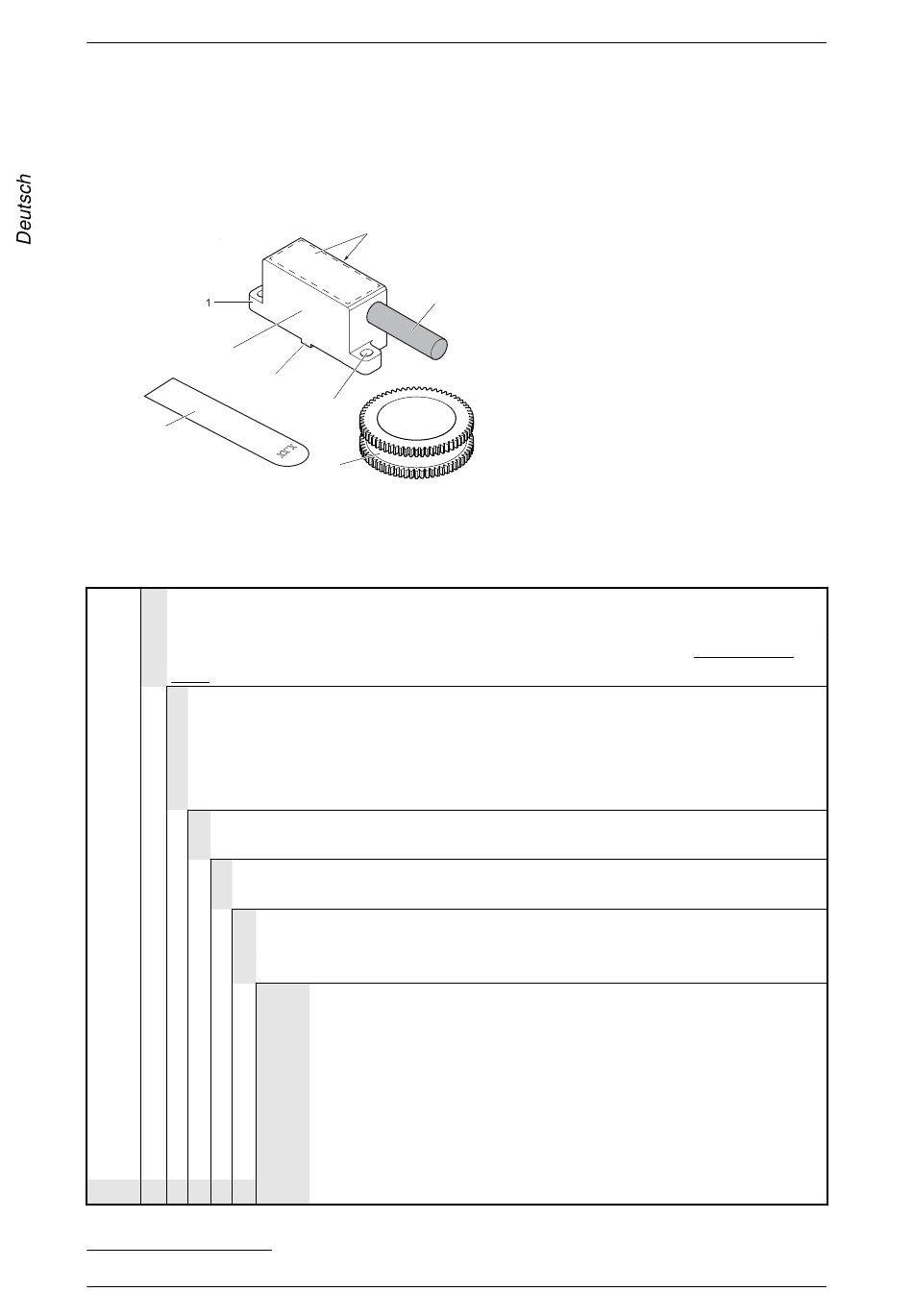

1 Sensorgehäuse
2 Messfläche
3 Zentriernase
5
4 Montagebohrung
5 Anschlusskabel
6 Typenschild (Produktidentifika-
tion)
7 Maßverkörperung (Nonius-
Zahnrad)
8 Abstandslehre (abhängig vom
Modul des Messzahnrads)
