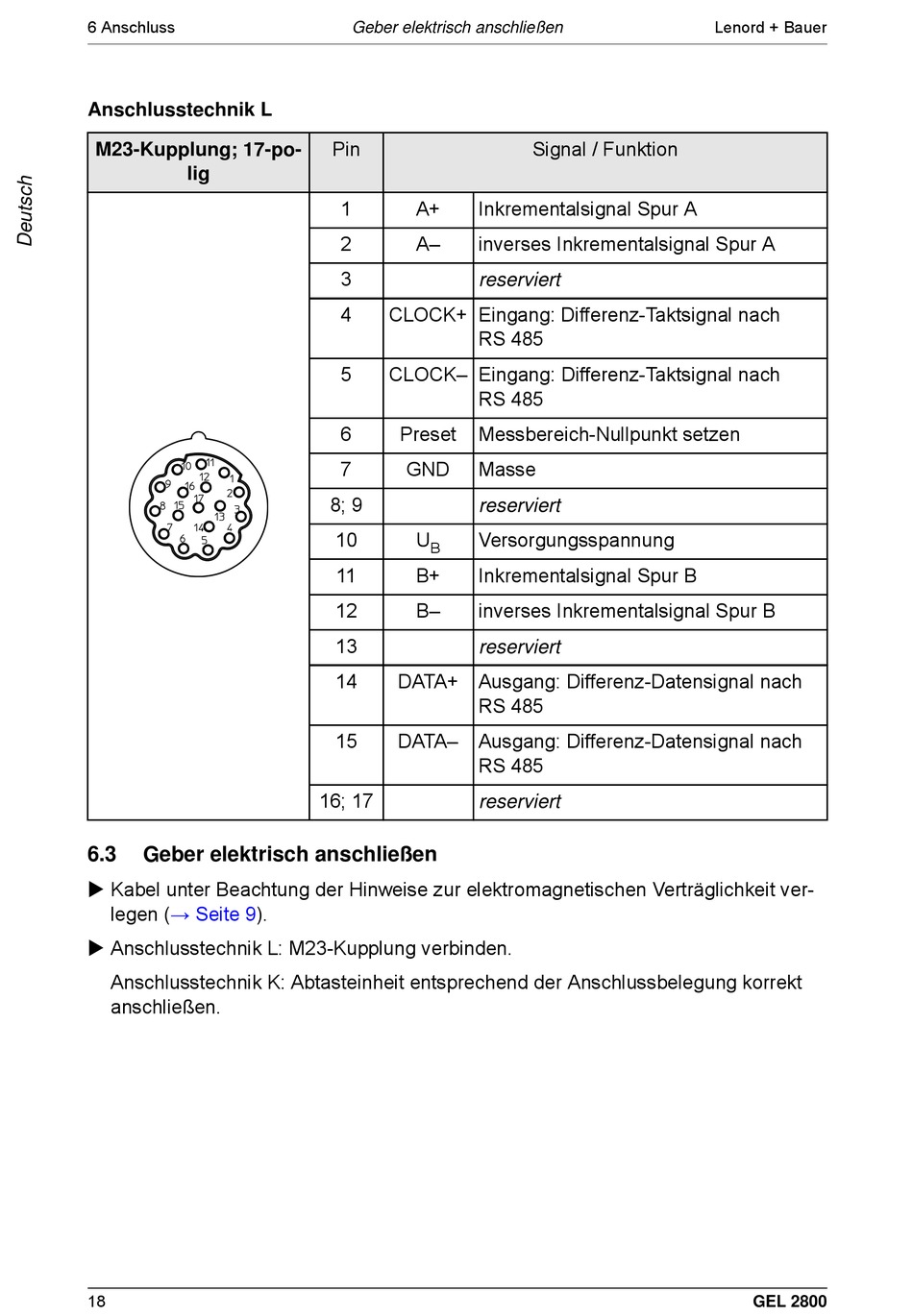

6 Anschluss
Anschlusstechnik L
M23-Kupplung; 17-po-
lig
6.3
Geber elektrisch anschließen
Kabel unter Beachtung der Hinweise zur elektromagnetischen Verträglichkeit ver-
legen
(→ Seite
9).
Anschlusstechnik L: M23-Kupplung verbinden.
Anschlusstechnik K: Abtasteinheit entsprechend der Anschlussbelegung korrekt
anschließen.
18
Geber elektrisch anschließen
Pin
1
A+
Inkrementalsignal Spur A
2
A–
inverses Inkrementalsignal Spur A
3
reserviert
4
CLOCK+ Eingang: Differenz-Taktsignal nach
RS 485
5
CLOCK– Eingang: Differenz-Taktsignal nach
RS 485
6
Preset
Messbereich-Nullpunkt setzen
7
GND
Masse
8; 9
reserviert
10
U
Versorgungsspannung
B
11
B+
Inkrementalsignal Spur B
12
B–
inverses Inkrementalsignal Spur B
13
reserviert
14
DATA+ Ausgang: Differenz-Datensignal nach
RS 485
15
DATA– Ausgang: Differenz-Datensignal nach
RS 485
16; 17
reserviert
Signal / Funktion
Lenord + Bauer
GEL 2800
