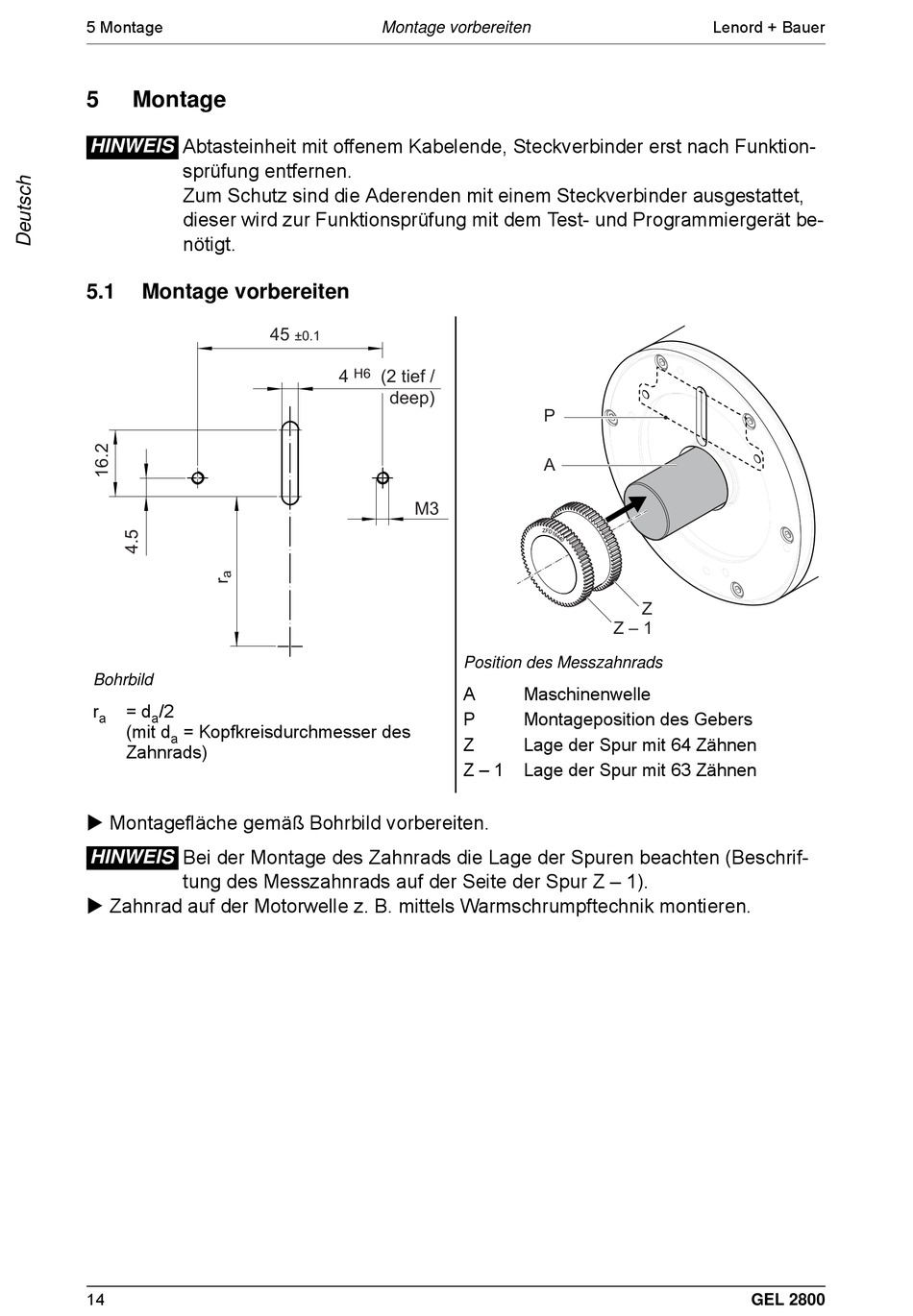

5 Montage
5
Montage
Abtasteinheit mit offenem Kabelende, Steckverbinder erst nach Funktion-
HINWEIS
sprüfung entfernen.
Zum Schutz sind die Aderenden mit einem Steckverbinder ausgestattet,
dieser wird zur Funktionsprüfung mit dem Test- und Programmiergerät be-
nötigt.
5.1
Montage vorbereiten
Bohrbild
r
= d
/2
a
a
(mit d
= Kopfkreisdurchmesser des
a
Zahnrads)
Montagefläche gemäß Bohrbild vorbereiten.
Bei der Montage des Zahnrads die Lage der Spuren beachten (Beschrif-
HINWEIS
tung des Messzahnrads auf der Seite der Spur Z – 1).
Zahnrad auf der Motorwelle z. B. mittels Warmschrumpftechnik montieren.
14
Montage vorbereiten
45
±0.1
H6
4
(2 tief /
deep)
M3
P
A
Z – 1
Position des Messzahnrads
A
Maschinenwelle
P
Montageposition des Gebers
Z
Lage der Spur mit 64 Zähnen
Z – 1
Lage der Spur mit 63 Zähnen
Lenord + Bauer
Z
GEL 2800
