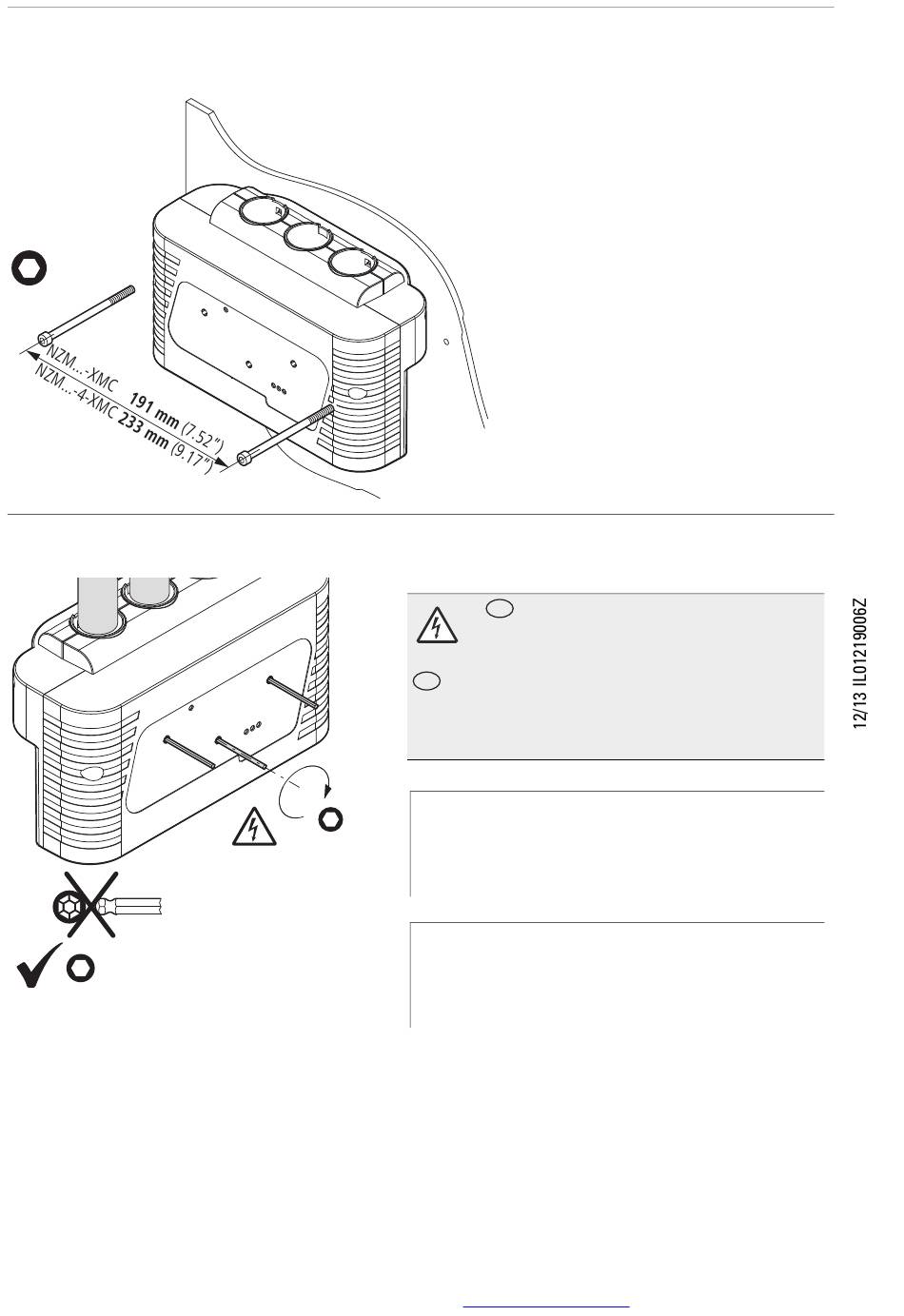

Fix the device to the backplate (optional). Device can be left unfixed.
Das Gerät auf Montageplatte befestigen (optional). Das Gerät kann auch unbefestigt bleiben.
M5 x 80
DIN 912
Tighten conductor fixing screws – Die Leiter-Schrauben anziehen
Top Cable Toxfree ZH RZ1-K:
1.8 bis 2 Nm (15.9 bis 17.7 lb-i
6/14
Emergency On Call Service: Local representative (www.eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)
en
Screws must punch the copper in order to
perform the voltage sensing
Gefahr! Stromschlag!
de
Die Schrauben müssen die Isolierung durchdringen und
den Kupferleiter berühren, um eine Spannungsmessung
zu ermöglichen.
Allen wrenches with ball tip are not
M2.
recommended. Tightening torque recommended
for wire Top Cable Toxfree ZH RZ1-K:
1.8 to 2 Nm (15.9 to 17.7 lb-in)
Inbusschlüssel mit Kugelkopf sind nicht
geeignet. Empfohlenes Anzugsmoment für
Leitung Top Cable Toxfree ZH RZ1-K:
1,8 bis 2 Nm (15,9 bis 17,7 lb-in)
Danger! Electrical Shock!
