Eaton NZM XMC-MB-250 serie Montageanweisung Seite 5

NZM...-XMC-S0
2
NZM...-XMC-MB
3

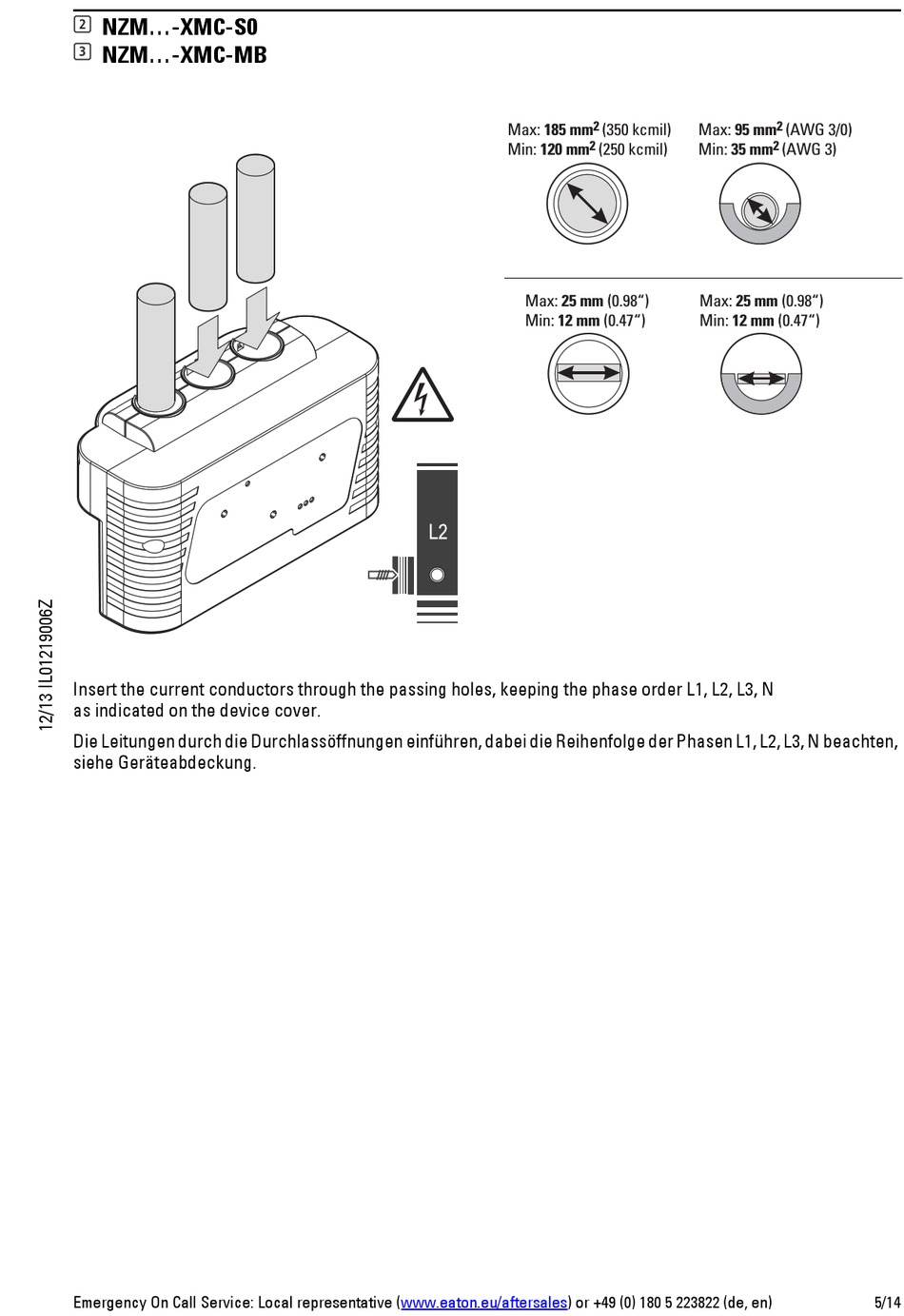

Insert the current conductors through the passing holes, keeping the phase order L1, L2, L3, N
as indicated on the device cover.
Die Leitungen durch die Durchlassöffnungen einführen, dabei die Reihenfolge der Phasen L1, L2, L3, N beachten,
siehe Geräteabdeckung.
Emergency On Call Service: Local representative (www.eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)
Max: 185 mm
Min: 120 mm
Max: 25 mm (0.98")
Min: 12 mm (0.47")

2
(350 kcmil) Max: 95 mm
2
(250 kcmil) Min: 35 mm
Max: 25 mm (0.98")
Min: 12 mm (0.47")
2
(AWG 3/0)
2
(AWG 3)
