Axis P33 series Installationsanleitung
Verwandte Anleitungen für Axis P33 series
Inhaltszusammenfassung für Axis P33 series

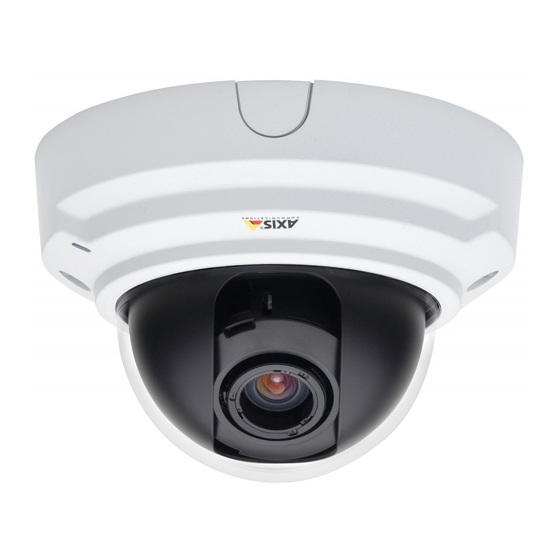

- Seite 1 INSTALLATION GUIDE AXIS P3353 Network Camera AXIS P3354 Network Camera AXIS P3363-V Network Camera AXIS P3364-V Network Camera...
-
Seite 36: Sicherheitsvorkehrungen
Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen. -
Seite 37: Inhalt Des Produktpakets
Seite 37 AXIS P3353/P3354/P3363-V/P3364-V Netzwerk-Kamera Installationsanleitung In dieser Anleitung wird die Installation der AXIS P33 Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf unserer Website unter „www.axis.com“ zur Verfügung steht. -
Seite 38: Hardwareübersicht
Hinweis: AXIS P3353 und AXIS P3354 unterstützen weder E/A noch Audio. Abmessungen (H x B x T) AXIS P3353/AXIS P3354/AXIS P3363-V /AXIS P3364-V = 97 x 148 x 148 mm Gewicht AXIS P3353/AXIS P3354 = 430 g AXIS P3363-V /AXIS P3364-V = 650 g... -
Seite 39: Montieren Der Kamera
Seite 39 Montieren der Kamera Bei der Montage dieses Axis-Produkts können Sie die Kabel entweder durch die Wand oder entlang der Wand führen. Sie können die Netzwerk-Kamera auch mit einer Kabelführung aus Metall zum Schutz der Kabel ausstatten, wenn die Kabel an der Wand entlang geführt werden. Siehe nachfolgende Abbildung. -
Seite 40: Zuweisen Einer Ip-Adresse
DHCP-Server verfügt, wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup heruntergeladen werden. -
Seite 41: Axis Ip Utility - Einzelne Kamera/Kleine Installation
„www.axis.com/techsup“ Beachten Sie, dass die Netzwerk-Kamera in dem Netzwerksegment (physisches Subnetz) installiert werden muss, in dem sich auch der Computer befindet, auf dem AXIS IP Utility ausgeführt wird. Automatische Erkennung 1. Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung angeschlossen ist. -
Seite 42: Axis Camera Management - Mehrere Kameras/Große Installationen
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn das Symbol der Kamera angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie „Live View Home Page“ (Homepage der Live-Ansicht) aus. -
Seite 43: Festlegen Des Kennworts
AXIS P33 Netzwerk-Kamera Installationsanleitung Seite 43 Festlegen des Kennworts Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer "root" festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. -
Seite 44: Zugriff Auf Den Videostrom
Seite 44 AXIS P33 Netzwerk-Kamera Installationsanleitung Klicken Sie auf "Yes" (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme im Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen. Hinweis: Für die Installation von AMC unter Windows 7 bzw. - Seite 45 AXIS P33 Netzwerk-Kamera Installationsanleitung Seite 45 Anpassen des Objektivs Markierung Horizontale Linie Objektiv Objektivhalter Feststellschraube Öffnen Sie die Seite Live View (Live-Ansicht) und nehmen Sie die folgenden Einstellungen an der Kamera vor: 1. Lösen Sie die Arretierschraube. 2. Drehen Sie den Objektivhalter in die gewünschte Position.
-
Seite 46: Installation Abschließen
Seite 46 AXIS P33 Netzwerk-Kamera Installationsanleitung Installation abschließen 1. Wenn die Kabel entlang der Wand verlegt sind, nehmen Sie das Seitenteil von der Kuppelabdeckung der Kamera ab. 2. Bringen Sie das schwarze Schutzschild in der Kuppelhaube durch Drehen in Übereinstimmung mit der Kameraposition. -
Seite 47: Andere Methoden Zum Festlegen Der Ip-Adresse
Browsers (z. B. Safari), und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung. -
Seite 48: Zuweisen Der Ip-Adresse Per Arp/Ping
Seite 48 AXIS P33 Netzwerk-Kamera Installationsanleitung Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr Computer befindet. 2. Suchen Sie nach der Seriennummer (S/N) auf dem Aufkleber der Kamera. - Seite 49 Seite 49 Geräteanschlüsse Hinweis: AXIS P3353 und AXIS P3354 unterstützen weder E/A noch Audio. Netzwerkanschluss – RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet. Aufgrund örtlicher Bestimmungen oder Umgebungs- und elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, ist eventuell ein abgeschirmtes Netzwerkkabel (STP) vorteilhaft oder erforderlich.
-
Seite 50: Led-Anzeigen
Seite 50 AXIS P33 Netzwerk-Kamera Installationsanleitung • 1 digitaler Eingang – Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können, z. B. PIR-Kameras, Tür-Fensterkontakte und Glasbruchmelder. Bei Empfang eines Signals ändert sich der Status und der Eingang wird aktiviert (siehe >System Options > Ports & Devices (Systemoptionen >... -
Seite 51: Wiederherstellen Der Werkseitigen Standardeinstellungen
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch steht auf der Website von Axis unter „www.axis.com“ zur Verfügung.
