Service Manual
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-16.30 Uhr
Technik:
TV/SAT
0180/52318-41
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Ersatzteil-Bestellannahme:
0180/52318-40
Telefon:
0180/52318-50
Fax:
BITCHECK CONVERSION
POWER
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
CD 21
Sicherheit
Safety
CD 22
Sach-Nr./Part No.
Sach-Nr./Part No.
72010-755.55
72010-800.00

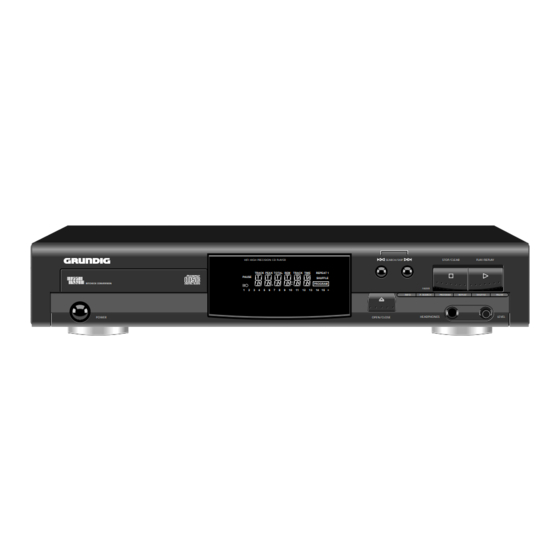

HIFI HIGH PRECISION CD PLAYER
SEARCH/SKIP
TRACK
PEAK
TOTAL
REM
TRACK
TIME
REPEAT 1
PAUSE
SHUFFLE
PROGRAM
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 +
OPEN/CLOSE
HiFi
CD 21
CD 22
STOP/CLEAR
PLAY/REPLAY
FADER
INFO
P. SEARCH
PROGRAM
REPEAT
SHUFFLE
PAUSE
HEADPHONES
LEVEL
Btx * 32700 #
Sachnummer
Part Number 72010-755.55
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK233 0997
