Remplacement de fusible
(seulement TEB-3 – 12 V)
Respecter les prescriptions ESD.

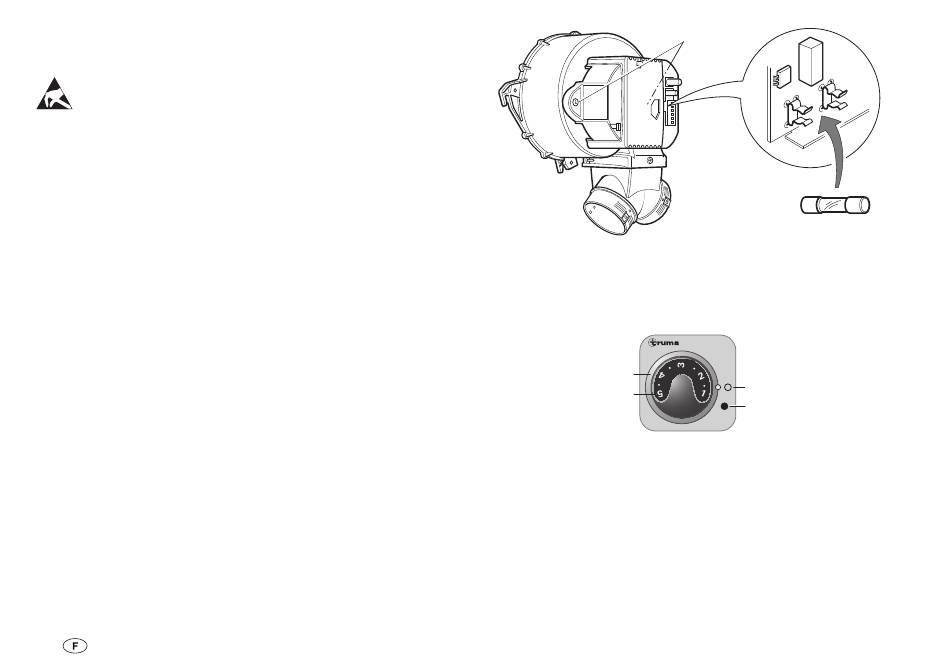

Le fusible (F1) se trouve sur l'unité de commande électronique
de l'appareil.
– Mettre le ventilateur hors circuit (déconnecter la batterie, le
cas échéant retirer la fiche de la prise de courant).
– Retirer la fiche de l'alimentation en tension et de la pièce de
commande.
– Desserrer 2 vis (1) du boîtier et retirer le boîtier.
– Saisir la platine sur le bord et la retirer du boîtier.
– Remplacer le fusible défectueux uniquement par un fusible
similaire (voir « Caractéristiques techniques »).
– Placer la platine dans le boîtier.
– Fixer le boîtier au ventilateur avec 2 vis (1) après le rempla-
cement du fusible.
– Emboîter la fiche de la pièce de commande et de l'alimen-
tation en tension. (Veiller à la bonne polarité, sinon la pièce
de commande ne fonctionnera pas et le ventilateur tournera
dans le sens inverse).
– Reconnecter la batterie et, le cas échéant, rétablir la liaison
au secteur.
16
TN-3 – 230 V
Pièce de commande externe
b
a

230 V ~

a = Bouton de réglage de la puissance du ventilateur (1 – 5)
b = Commutateur rotatif de sélection du mode de
fonctionnement
c = Arrêt
d = Marche, réglage manuel de la puissance du ventilateur
Réglage de la vitesse souhaitée sur le bouton de réglage (a).
1
F1
Trumavent
c
d
