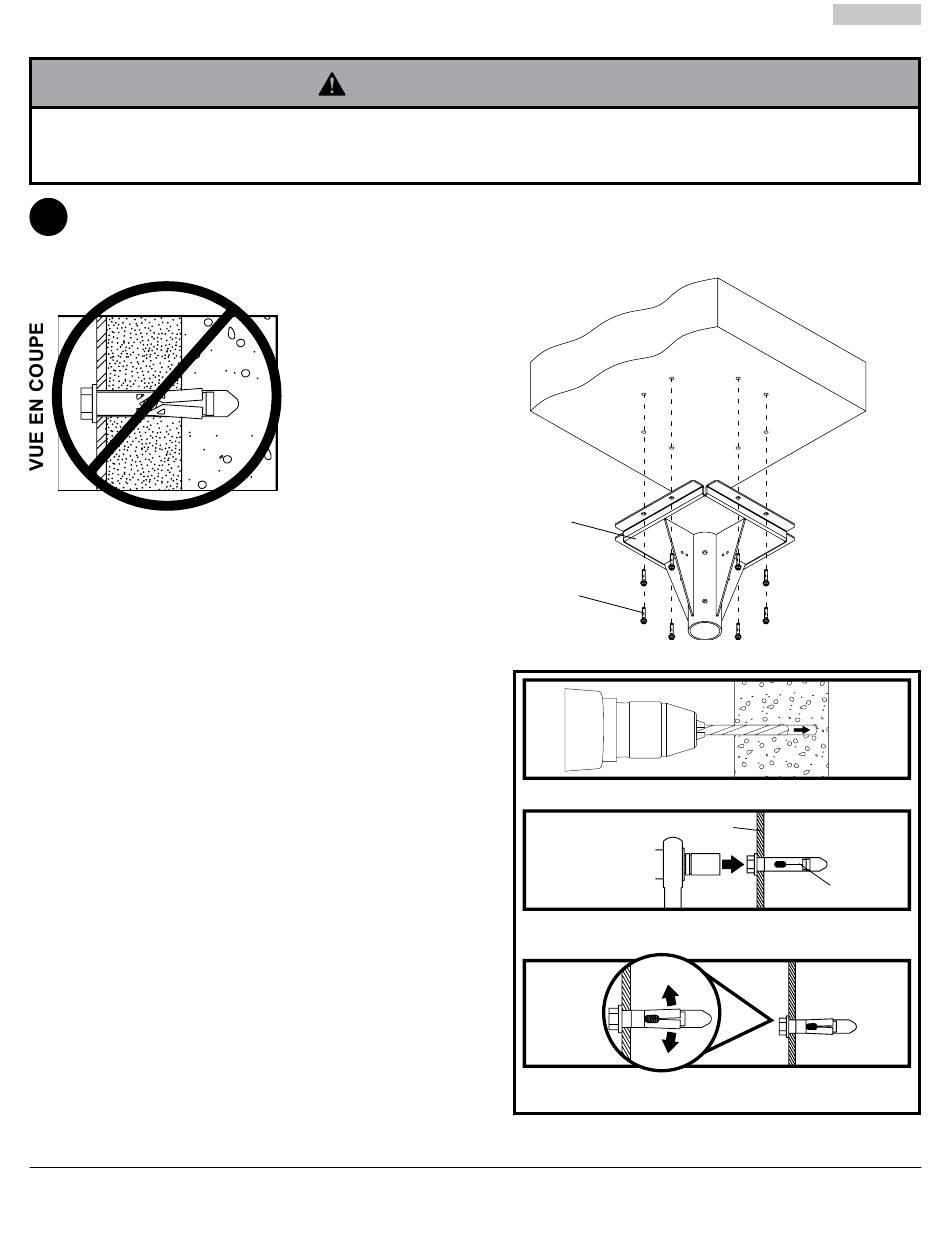

Installation sur du Béton Plein
• Lors de l'installation de supports de plafond Peerless sur un plafond en béton, celui-ci doit avoir au moins 8 po (20
cm) d'épaisseur et une résistance à la compression d'au moins 2 000 psi. Ne fixez jamais des chevilles à expansion
pour béton à du béton recouvert d'une couche de plâtre, d'une cloison sèche ou de tout autre matériau de finition.
Utilisez la plaque de plafond (A) comme gabarit pour marquer huit trous de fixation sur le plafond en béton. Percez
1
huit avant-trous de 3/8 po (10 mm) de dia. à une profondeur minimale de 3 po (76 mm). Placez la plaque de
plafond sur les trous de fixation et fixez-la à l'aide de huit chevilles d'expansion pour béton (C) comme illustré ci-
dessous. Serrez toutes les fixations.
AVERTISSEMENT
1
Percez des trous de ¾ po (10 mm) de diamètre.
2
Placez la plaque de plafond (A) sur les trous et fixez-la à l'aide
des chevilles d'expansion pour béton (C).
3
Serrez toutes les fixations. Serrez à un couple maximal de
35 pi-lb (47 Nm).
18 sur 32
plafond
en béton
A
C
A
PUBLIÉ LE: 06-22-10 FEUILLE n
Français
C
: 061-9054-7 07-08-15
