Installation and Assembly:

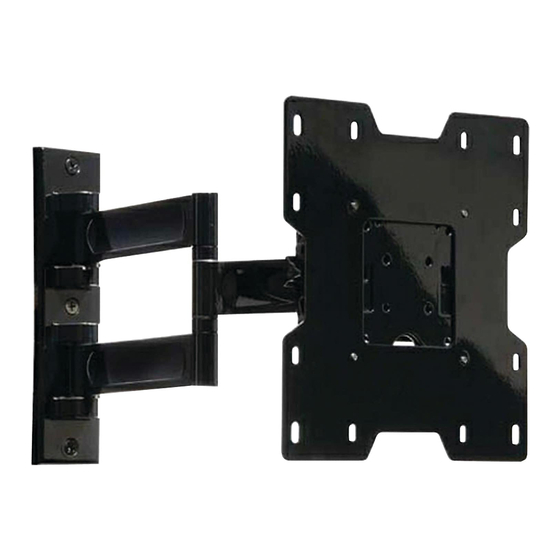

Articulating Wall Mount for 22" - 40" (56 - 102 cm) Flat
Panel Displays
Models: PA740, PA740-S
Features:
• Fits 22" - 40" (56 - 102 cm) fl at panel displays
• Two tensionable pivot points for extensive adjustment of
viewing angle
• VESA
75/100/200 x 100/200 x 200 compatible
®
Max UL Load Capacity:
80 lb (36 kg)
• Frees up space by folding fl at against the wall
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
ISSUED: 01-27-08 SHEET #: 095-9283-8 01-25-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für peerless-AV PA740-S

Inhaltszusammenfassung für peerless-AV PA740-S

  • Seite 1 Installation and Assembly: Articulating Wall Mount for 22" - 40" (56 - 102 cm) Flat Panel Displays Models: PA740, PA740-S Features: • Fits 22" - 40" (56 - 102 cm) fl at panel displays • Two tensionable pivot points for extensive adjustment of viewing angle •...

  • Seite 2: Inhaltsverzeichnis

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Seite 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List PA740 PA740-S Description Qty. Part # Part # A wall mount assembly 095-P1704 095-4704 590-0320 B concrete anchor 590-0320 C #14 x 2-1/2" flat head wood screw...
  • Seite 4 Loosen 1/4-20 x 1/2" screws to remove hook bracket (K) from wall mount assembly prior to installation. 1/4-20 X 1/2" SCREWS ISSUED: 01-27-08 SHEET #: 095-9283-8 01-25-12 4 of 46...

  • Seite 5: Installation To Wood Stud Wall

    Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Seite 6: Installation To Solid Concrete And Cinder Block

    Installation to Solid Concrete and Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Seite 7: Attaching Adapter Plate To Display With Vesa 200 Or 200 X 100 Mounting Pattern

    Attaching Adapter Plate to Display with VESA 200 or 200 x 100 Mounting Pattern NOTE: For VESA 75 mm and 100 mm patterns, see FOR VESA 200 x 100 MOUNTING PATTERN: following page. Choose hole pattern as shown below. Attach adapter plate (L) to back of display using four Attach hook bracket (K) onto adapter plate (L) using M4 screws (E) as shown below.

  • Seite 8: Installing To Peerless Plp Model Adapter Bracket

    Attaching Hook Bracket to Display with VESA 75 or 100 Mounting Pattern WARNING • If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail. FOR VESA ®...

  • Seite 9: Front View

    Attaching Tilt Knob to Wall Mount (optional) REPLACE LEFT OR RIGHT For tool-less tilt adjustment, replace one 1/4-20 x 1/4-20 x 1/2" SCREW WITH TILT KNOB 1/2" screw with tilt knob (D). Drive one 1/4-20 x 1/2" screw four turns and then remove. Hand thread tilt knob (D) into wall mount (A) leaving 1/4"...

  • Seite 10: Cord Management

    CAUTION • Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 40 in. • lb (4.5 N.M.) maximum torque. 1/4-20 1/2" SCREWS 10-32 x 1/2" screws are pretensioned and require no adjustment. Rotate display by hand to level display.
  • Seite 11 WARNING • Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the display to fall. Arm Tension Adjustment TENSION If more or less tension is desired in the arm pivot SCREWS points, do the following: •...

  • Seite 12: Características

    Instalación y ensamblaje: Soporte Giratorio para Pantallas de 22" a 40" (56 - 102 cm) Models: PA740, PA740-S Características: • Sostiene pantallas de 22" a 40" (56 - 102 cm) • Tiene dos puntos de giro de ajuste tensor para ofrecer una gama de ángulos para ver el televisor...
  • Seite 13 Español Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. Nota: ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...

  • Seite 14: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Lista de piezas PA740 PA740-S Descripción Cant. N° de pieza N° de pieza A soporte para pared 095-P1704 095-4704 590-0320 B anclaje de concreto 590-0320 C tornillo de cabeza plana para madera #14 x 2-1/2"...
  • Seite 15 Español Afl oje los tornillos de 1/4-20 x 1/2" para quitar el soporte de gancho (K) de la unidad de soporte de pared antes de la instalación. TORNILLOS DE 1/4-20 X 1/2" PUBLICADO: 01-27-08 HOJA #: 095-9283-8 01-25-12 15 de 46...

  • Seite 16: Instalación En Una Pared Con Montantes De Madera

    Español Instalación en una Pared con Montantes de Madera Dobles ADVERTENCIA • El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi jadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fi je fi rmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir signifi...

  • Seite 17: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    Instalación en una Pared de Concreto Macizo o de Bloques de Español Hormigón de Escorias ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto. ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo general, a un mínimo de 1"...

  • Seite 18: Fijación De La Placa Adaptadora A Pantallas Con Confi Guraciones De Montaje Vesa

    Fijación de la placa adaptadora a pantallas con confi guraciones de Español montaje VESA 200 ó 200 x 100 PARA LAS CONFIGURACION DE MONTAJE NOTA: En el caso de las confi guraciones de montaje VESA 200 X 100 MM: VESA® 75 mm y 100 mm, pase a la próxima página. Escoja una confi...

  • Seite 19: Instalar En El Soporte Adaptador Modelo Plp De Peerless

    Español Fijación del soporte de gancho a pantallas con confi guraciones de montaje VESA® 75 ó 100 ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y la placa adaptadora todavía no está...

  • Seite 20: Instalación Y Desinstalación De La Pantalla Plana

    Español Fijar la Perilla de Inclinación al Soporte de Pared (opcional) REMPLACE EL TORNILLO DE 1/4-20 X 1/2" Para ajustar la inclinación sin herramientas, DE LA IZQUIERDA O DE LA DERECHA POR remplace un tornillo de 1/4-20 x 1/2" por la perilla de LA PERILLA DE INCLINACIÓN inclinación (D).

  • Seite 21: Manejo De Cables Y Ajuste Tensor Del Brazo

    Español ATENCIÓN • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos a un máximo de 40 pulg-lb (4.5 N•m) de par torsor. TORNILLOS DE 1/4-20 X 1/2" Los tornillos de tensión de 10-32 x 1/2" están prefi...
  • Seite 22 Español ADVERTENCIA • No quite ni afl oje el tornillo hasta que ya no esté enganchado al soporte. Hacerlo podría causar que se caiga la pantalla. Ajuste Tensor del Brazo TORNILLOS Si desea más o menos tensión en los puntos DE TENSIÓN giradores del brazo, haga lo siguiente: •...

  • Seite 23: Installation Et Montage

    Installation et montage : Support pivotant pour écrans de 22 à 40 po (56 - 102 cm) Models: PA740, PA740-S Caractéristiques : • Convient aux écrans de 56 à 102 cm (22 à 40 po) • Deux points de pivotement pouvant être tensionnés pour un réglage étendu de l’angle de visionnement...

  • Seite 24: Outils Nécessaires Au Montage

    Français Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...

  • Seite 25: Liste Des Pièces

    Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces PA740 PA740-S Description Qté. N° de Pièce N° de Pièce A monture murale 095-P1704 095-4704 B anclaje de concreto 590-0320 590-0320 520-2165 C Vis à bois à tête plate N° 14 x 2 1/2 po...
  • Seite 26 Français Desserrez les vis de 1/4-20 x 1/2 po pour retirer le crochet de support (K) de la monture murale avant l’installation. VIS DE 1/4-20 X 1/2 PO PUBLIÉ LE : 01-27-08 FEUILLE n : 095-9283-8 01-25-12 26 sur 46...

  • Seite 27: Installation Sur Des Murs À Montants En Bois

    Français Installation sur un Mur à Montant en Bois Simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Seite 28: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    Français Installation sur du Béton Plein ou un Bloc de Béton de Mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Seite 29: Fixation De La Plaque D'adaptation À Un Écran Compatible À La Norme De Montage Vesa

    Fixation de la plaque d’adaptation à un écran compatible à la norme Français de montage VESA 200 ou 200 x 100 REMARQUE : Pour les confi gurations VESA 75 mm et CONFIGURATION DE MONTAGE 100 mm, consultez la page suivante. VESA®...

  • Seite 30: Installation À Un Support Adaptateur Peerless De Modèle Plp

    Fixation du support d’accrochage à un écran compatible à la normede Français montage VESA® 75 ou 100 ADVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à...

  • Seite 31: Vue De Face

    Français Fixation du Bouton D'Inclinaison au Support Mural (facultatif) Pour régler l'inclinaison sans outil, remplacez une REMPLACEZ LA VIS DE 1/4-20 X 1/2 PO GAUCHE vis de 1/4-20 x 1/2 po par un bouton d'inclinaison OU DROITE PAR LE BOUTON D'INCLINAISON (D).

  • Seite 32: Organisation Des Câbles Et Réglage De La Tension Du Bras

    Français ATTENTION • N’exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximal de 40 po-lb (4,5 Nm). VIS DE 1/4-20 X 1/2 PO Les vis de 10-32 x 1/2 po sont précontraintes et ne nécessitent aucun réglage.
  • Seite 33 Français AVERTISSEMENT • Ne pas retirer ni desserrer la vis avant qu’elle ne soit complètement dégagée du support. Cela risquerait de faire tomber l’écran. Réglage de la tension du bras VIS DE Pour augmenter ou diminuer la tension des points TENSION de pivotement du bras, procédez comme suit : •...

  • Seite 34: Anbringung Und Zusammenbau

    Anbringung und Zusammenbau: Schwenkhalterung für Bildschirme von 22 - 40 Zoll (56 - 102 cm) Modelle: PA740, PA740-S Merkmale: • Für Bildschirme von 56 - 102 cm (22 bis 40 Zoll) • Zwei spannbare Gelenke bieten vielseitige Einstellmöglichkeiten des Betrachtungswinkels •...

  • Seite 35: Für Den Zusammenbau Erforderliche Werkzeuge

    Deutsch HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 36: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste PA740 PA740-S Beschreibung Anz. Teile Nr. Teile Nr. A Wandhaltereinheit 095-P1704 095-4704 590-0320 B Betondübel 590-0320 C Nr. 14 x 2,5 Zoll Sechskant-Holzschraube...
  • Seite 37 Deutsch Lösen Sie die 1/4-20 x 1/2 Zoll Schrauben, um die Hakenhalterung (K) vor der Anbringung vom Wandhalter zu entfernen. 1/4-20 X 1/2 ZOLL SCHRAUBEN AUSGEGEBEN: 01-27-08 BLATT NR.: 095-9283-8 01-25-12 37 von 46...

  • Seite 38: Anbringung An Wand Holzständerreihen

    Deutsch Anbringung an Wand Holzständerreihen ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 39: Anbringung An Massivbeton Oder Porenbetonstein

    Deutsch Anbringung an Massivbeton oder Porenbetonstein AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Seite 40: Befestigung Der Adapterplatte Am Bildschirm Unter Verwendung Von Vesa-Montagemuster

    Deutsch Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA-Montagemuster 200 oder 200 x 100 HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf BEI MONTAGEMUSTER VESA 200 x 100: der folgenden Seite aufgeführt. Wählen Sie das Lochmuster (siehe Abbildung weiter unten).

  • Seite 41: Befestigung An Peerless-Adapterhalterung Modell Plp

    Befestigung der Hakenhalterung am Bildschirm unter Verwendung von VESA- Deutsch Montagemuster 75 oder 100 ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.

  • Seite 42: Anbringung Des Neigungsknopfs Am Wandhalter (Optional)

    Deutsch Anbringung des Neigungsknopfs am Wandhalter (optional) LINKE ODER RECHTE 1/4-20 X 1/2 ZOLL Um die werkzeugfreie Neigungseinstellung zu SCHRAUBE DURCH NEIGUNGSKNOPF ERSETZEN ermöglichen, ersetzen Sie eine der 1/4-20 x 1/2 Zoll Schrauben durch den Neigungsknopf (D). schrauben Sie eine 1/4-20 x 1/2 Zoll Schraube vier Umdrehungen und dann zu entfernen.

  • Seite 43: Kabelführung Und Einstellung Der Armspannung

    Deutsch VORSICHT • Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten. Die 10-32 x 1/2 Zoll Schrauben sind vorgespannt 1/4-20 X 1/2 ZOLL SCHRAUBEN und müssen nicht eingestellt werden.
  • Seite 44 Deutsch ACHTUNG • Die Schraube darf nicht entfernt bzw. soweit gelöst werden, dass sie nicht mehr in den Halter eingreift, da ansonsten der Bildschirm herabfallen kann. Einstellung der Armspannung SPANNUNGS- Wenn die Spannung in den Gelenken des Arms SCHRAUBEN erhöht oder verringert werden soll, gehen Sie wie folgt vor: •...
  • Seite 45 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless® products will be free from defects in material and workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product’s manufacture). At its option, Peerless will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.
  • Seite 46 Français GARANTIE DE CINQ ANS Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs fi naux d’origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de matériau ou de main-d’œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit).
