2 Inbetriebnahme
Bei den Programmierungen ist das Drücken der Telefontasten „Stern" und
„Raute" (MFV-Tasten bei Wahlverfahren MFV) notwendig. Stellen Sie das
Wahlverfahren der angeschlossenen Telefone deshalb auf MFV um.
Sie sollten diese Einstellungen unbedingt an den angeschlossenen analo-
gen Endgeräten durchführen, um alle Funktionen der DataBox nutzen zu
können.
- Ein Euro-ISDN-Mehrgeräteanschluß muß vorhanden sein.
- Der verwendete PC sollte mindestens ein Pentium / 100 MHz mit 16 MB
Arbeitsspeicher sein. Als Betriebssysteme sind Windows für Workgroups
(WfW) 3.11, Windows 95, Windows 98 und Windows NT 4.0 möglich. Die
COM-Schnittstelle sollte eine 16550 kompatible UART-Schnittstelle sein.

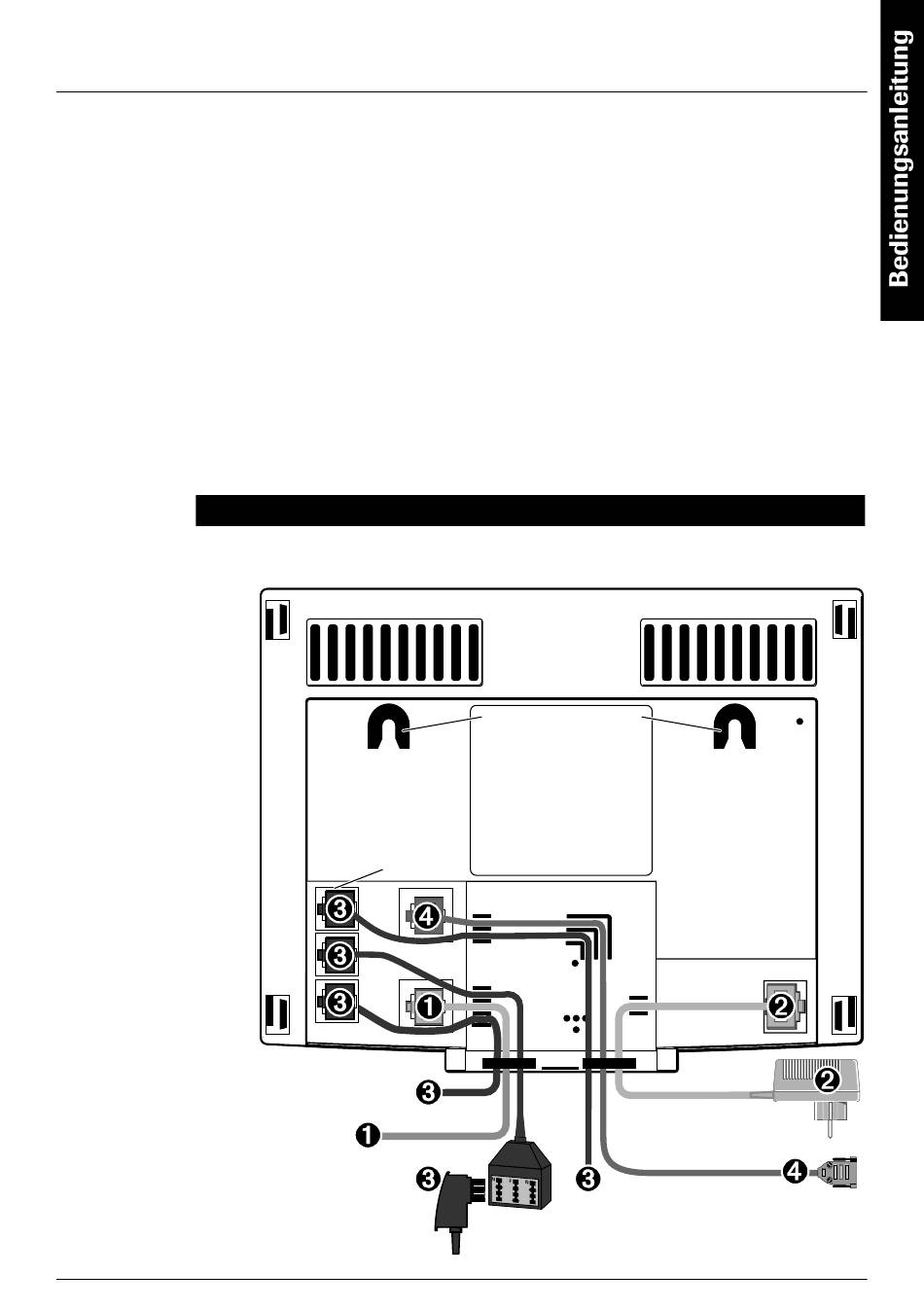

2.2 Anschlüsse
a/b-Anschlüsse
Port 1
Port 2
Port 3
Zum ISDN-
Anschluß
TAE-Stecker
des Endgerätes
Wandhalterungen
Abstand: 12 cm
Kabelführungen
RS 232
Port 4
ISDN
Adapterkabel
7
POWER
Zur COM-Schnittstelle
des PCs
