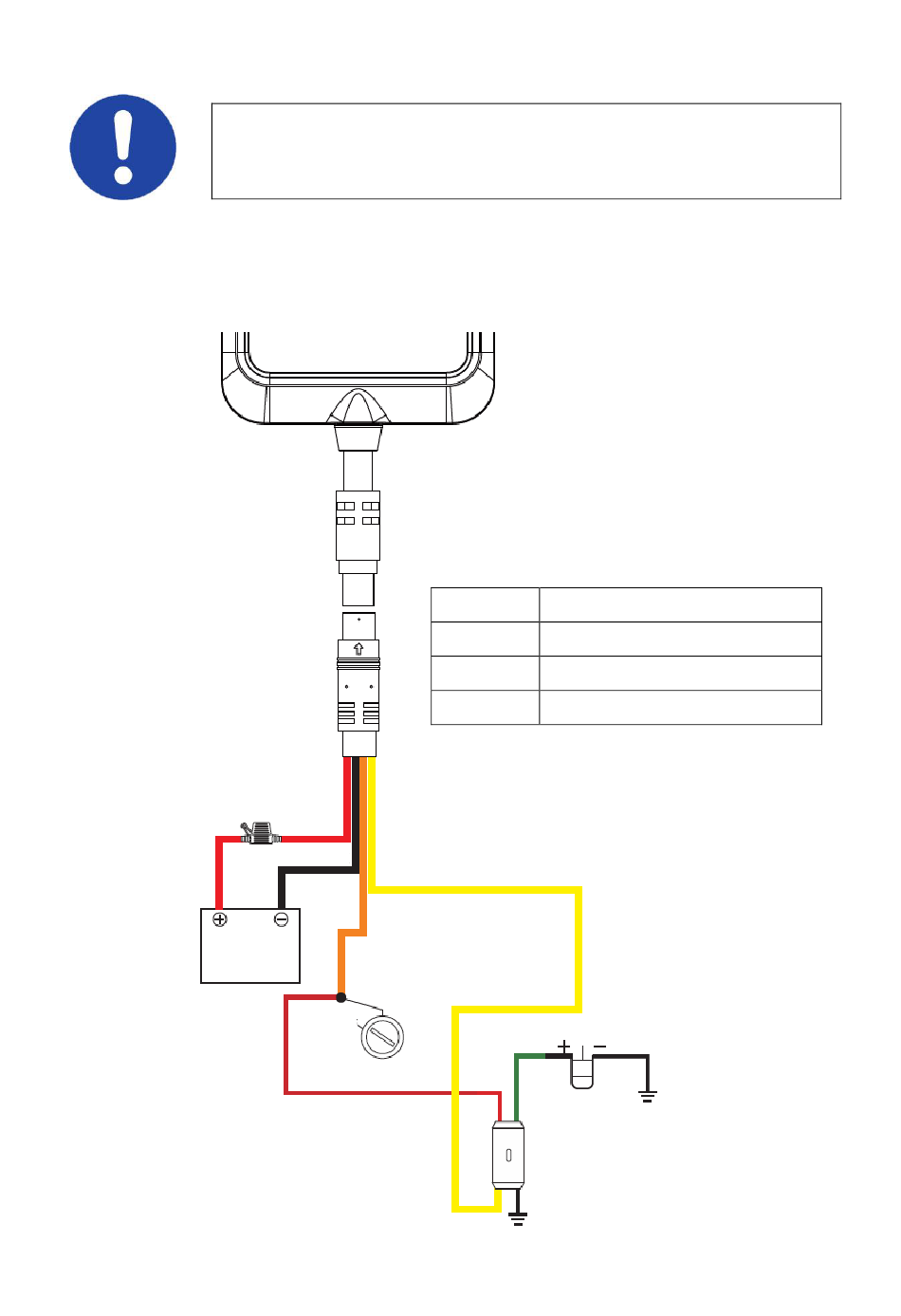

7.5 Kabelbelegung
Hinweis: Das orange, rote und schwarze Kabel müssen angeschlossen werden,
damit der Tracker mit seinen Grundfunktionen arbeiten kann.
Puffer-Akku
Ein Akku ist im Gerät integriert, um es vor Manipulation zu schützen. Das Aufladen erfolgt mit
Anlegen der Betriebsspannung und bei eingeschaltetem Gerät.
2 Amp. Sicherung
Batterie
7 – 18 Volt
Rot
Schwarz
Orange
Gelb
GELB
Schaltausgang
ORANGE
Zündung EIN Kl.15
EIN
AUS
Zündschloss
7
9 – 18 Volt Betriebsspannung
Masse
Zündungsplus
Schaltausgang
Anlasser
Elektronisches Relais
