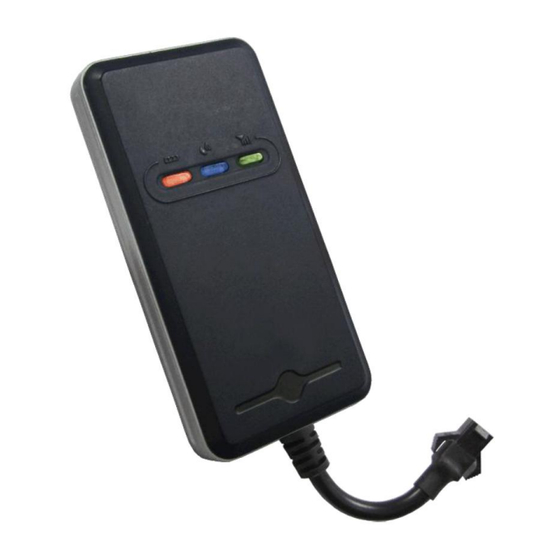

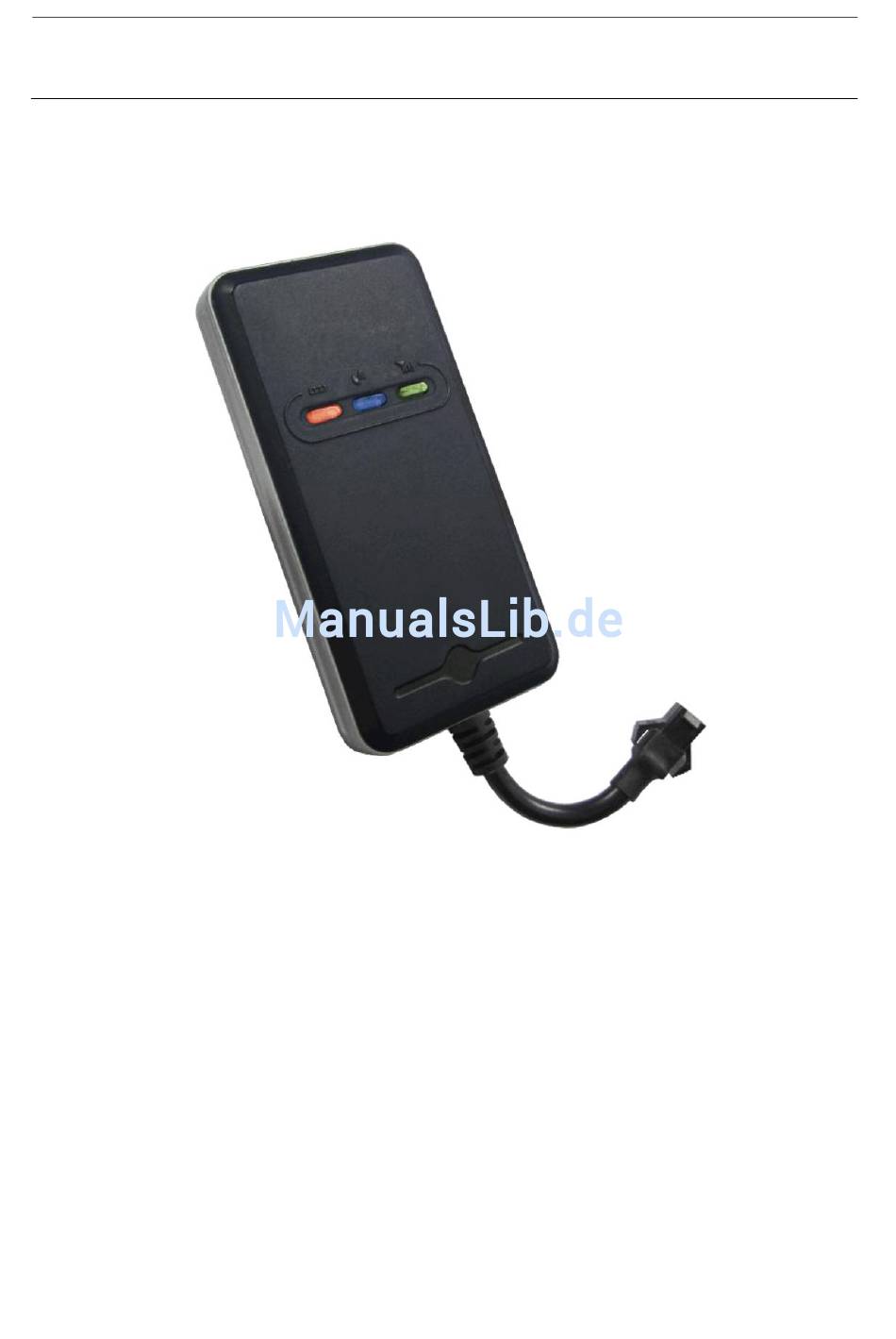

- Seite 1 GPS Trackingsystem Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1Lieferumfang 2 Sicherheitshinweise 3 Bestimmungsgemäße Verwendung 4 Verpflichtung und Haftung 5 Störung 6 Entsorgung 7 Gerätebeschreibung 7.1 Funktionsbeschreibung 7.2 LED Status 7.3 Einsetzten der SIM-Karte 7.4 Kabelbelegung 7.5 Installation 8 Inbetriebnahme 9 Konfiguration per SMS 9.1 APN Einstellung 9.2 Server Einstellung 9.3 Passwort änder 9.4 Datenupload einstellen 9.5 Datenaustausch ein/aus... -
Seite 3: 1Lieferumfang
1 Lieferumfang Steuerteil 2-polige Anschlussleitung zum Anschluss der Spannungsversorgung Betriebsanleitung 2 Sicherheitshinweise Lesen Sie vor Inbetriebnahme des GPS-Trackingsystems diese Betriebsanleitung vollständig durch. Beachten Sie ergänzend zur Betriebsanleitung die allgemein gültigen sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz. -
Seite 4: Verpflichtung Und Haftung
4 Verpflichtung und Haftung Das GPS-Trackingsystem ist nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln entwickelt und hergestellt worden. Dennoch kann nicht sichergestellt werden, dass das GPS-Trackingsystem unter allen Umständen, zu jedem Zeitpunkt und unter allen Bedingungen bestimmungsgemäß... -
Seite 5: Gerätebeschreibung
7 Gerätebeschreibung 7.1 Funktionsbeschreibung GPS-Ortung Eine Ortung des GPS-Trackers ist möglich, sobald eine SIM-Karte im Gerät eingelegt und diese im GSM-Netz ein gebucht ist. Zusätzlich wird noch ein GPS Signal benötigt, welches das System durch die interne GPS-Antenne empfängt. Die Positionsdaten werden per Datenpaket an den Server übertragen. Nach einloggen auf der Tracking-Plattform kann man die Position des Fahrzeuges und die Fahrtrouten der letzten 30 Tage ansehen. -
Seite 6: Einsetzten Der Sim-Karte
7.3 Einsetzten der SIM-Karte Stellen Sie sicher, dass der GPS-Tracker ausgeschaltet ist, und dass der PIN-Code und die Rufumleitung der SIM-Karte deaktiviert sind. Drehen Sie die kleine Kreuzschlitzschraube mittig auf der Vorderseite heraus (Die Schraube muss komplett entfernt werden) Schieben Sie die schwarze Plastik- abdeckung nach unten... -
Seite 7: Installation
7.5 Installation Nicht fachgerechte Kabelverlegungen und Kabelverbindungen führen immer wieder zu Fehlfunktionen oder Beschädigungen von Bauteilen. Eine korrekte Kabelverlegung bzw. Kabelverbindung ist die Grundvoraussetzung für eine dauerhafte und fehlerfreie Funktion der nachgerüsteten Komponenten. Beachten Sie folgende Punkte: Verlegen Sie die Kabel so, dass sie nicht beschädigt werden können. Verlegen Sie die Kabel nicht an scharfen Kanten, heißen oder beweglichen Fahrzeugteilen entlang. -
Seite 8: Konfiguration Per Sms
9 Konfiguration per SMS Die folgenden Funktionen und Einstellungen können Sie per SMS konfigurieren. Mit dem Abklemmen der Betriebsspannung bleiben alle Einstellungen erhalten. 9.1 APN Einstellung Um den GPS-Tracker mit der Online-Plattform „www.kfzgps.de“ zu verbinden, benötigt das System die Netzwerkeinstellung Ihres Providers. Bitte erkundigen Sie sich nach dem APN-Namen der eingelegten SIM-Karte bzw. -
Seite 9: Passwort Änder
9.3 Passwort ändern Das voreingestellte Passwort ist 666666. Es kann zu einem anderen 6-stelligen Passwort geändert werden. PASSWORD, altes Passwort, neues Passwort# Beispiel: PASSWORD,666666,123456# 9.4 Datenupload einstellen Die Werkseinstellung zum Upload der Daten ist 10 Sekunden. Dieses Intervall sollte nicht verändert werden, da sonst keine korrekte Darstellung der zurückgelegten Strecke auf der Plattform möglich ist. -
Seite 10: Web-Plattform
10 Web-Plattform (www.kfzgps.de) Um sich auf der Plattform einzuloggen, benötigen Sie die IMEI-Nummer vom Gerät. Diese steht auf der Verpackung und am Gerät selbst. Ihr Fachhändler schaltet Ihnen einen Zugang frei. Dieser besteht aus dem Login - meist die letzten 6 Stellen der IMEI-Nr. oder einem selbst gewählten Login- Namen. -
Seite 11: Technische Daten
Stromaufnahme: 25 mA (6 mA im Ruhemodus / Fahrzeug parkt) LED Anzeige: GPS, GSM, Spannung Abmessung: 86.6(L)× 44.0(B)× 13.6(H)mm Gewicht: 50g Zulassung: CE 0700 12 Konformitätserklärung Der GPS-Tracker TR02 erfüllt die Anforderungen der gültigen EU-Richtlinie 1999/5/EG (Richtlinie über Funkanlagen Telekommunikations- endeinrichtungen, R&TTE). - Seite 12 Geräte-Pass für Ihre Unterlagen bitte ausfüllen Einbau-Datum IMEI-Nr. des Gerätes Telefonnr. der SIM-Karte im Gerät Fahrzeug / Kennzeichen Modellbezeichnung TR02 Webseite der Online-Plattform www.kfzgps.de Login zur Online-Plattform Passwort zur Online-Plattform Fa. Alarmprofi Internet: www.alarmprofi de Tel.: 0361 7918571 Stand Januar 2013...
