Montage:
Elektroanschluss:
Der elektrische Anschluss erfolgt gemäß dem Verdrahtungsplan.
Der dargestellte Verdrahtungsplan stellt die gesamte Verdrahtung mit allen erhältlichen Komponenten dar.
Je nach Kabinenausstattung sind nicht alle Komponenten enthalten.
Taster Farbfortschaltung:
Im Gerät befindet sich eine Klemme für die Farbfortschaltung. Hier kann ein Taster in der Kabine angeschlossen werden, um die
Farben manuell weiterzuschalten (nicht im Lieferumfang). Diese Klemme liegt auf dem Potential der Schutzkleinspannung und muss
getrennt von Netzleitungen verlegt werden.
Die Adern max. 15mm abmanteln anklemmen und anschließend beide Adern mit einem Kabelbinder fixieren.
Achtung:
Die Klemme „Farbfortschaltung" liegt an Schutzkleinspannung. Die Anschlussleitung zu dieser Klemme muss mindestens der Qualität
H03 entsprechen, damit diese Leitung sicher von der Netzspannung isoliert ist!
ACHTUNG! Sicherheitshinweis:
Die Fühlerleitungen dürfen keinesfalls mit Netzspannung in Berührung kommen. Falls an den Klemmen nicht die Original-Fühler-
Leitung angeschlossen wird, so darf diese max. 15mm abgemantelt sein.
28.11.2012
(Art.-Nr.:26-0346) 800.0286.01.80 M-Anleitung Modul Farbvisionensteuereung
Die Steuerung wird außerhalb der Kabine auf dem Kabinendach montiert.
Das Gerät kann mit der beiliegenden Verschraubung direkt mit der Verdampfer-
oder Saunasteuerung verbunden werden.
Im Gehäuseboden sind 4 Befestigungspunkte vorgesehen. Diese müssen, wenn sie
verwendet werden, noch aufgebohrt werden.
Decken sie nach dem Anschrauben die Schrauben mit den beiliegenden Gummistopfen
ab.
Die Farbvisionen, die aus superhellen Hochleistungsleuchtdioden besteht, besitzen
insgesamt 43 LEDs (3x weiß (zur Ofenanleuchtung), 10x gelb, 10x grün, 10x blau, 10x
rot). Diese LEDs müssen mit Hilfe von insgesamt 43 Bohrungen in der Decke der
Kabine befestigt werden. Für die Bohrungen müssen Sie einen Bohrer mit einem
Durchmesser von 6,5 mm verwenden. Die Anbringung und Reihenfolge der Bohrungen
können Sie individuell bestimmen.

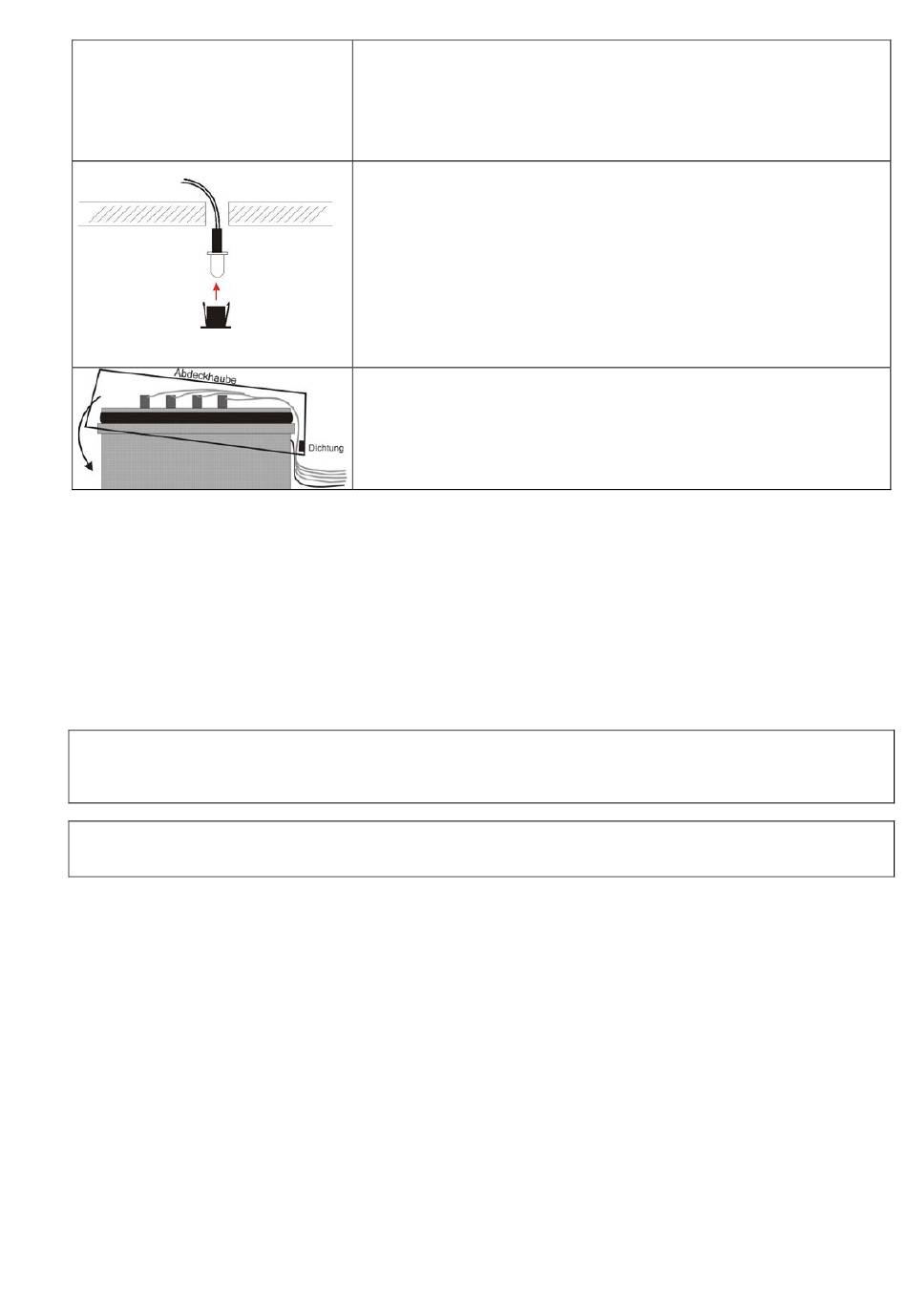

Wenn sich alle 43 Bohrungen in der Saunadecke befinden, müssen die LEDs jeweils
von außen durch die Bohrungen in das Kabineninnere gesteckt werden. Nun müssen Sie
die im Lieferumfang befindlichen LED-Clips über die LEDs stecken (auf Einrasten des
Clips achten!) (Abb. 3). Drücken Sie nun vorsichtig die LEDs in die Löcher zurück, die
Sie im vorherigen Arbeitsschritt gebohrt
Abdeckhaube / Spritzschutz:
Die beiliegende Haube dient als Abdeckung für die LED-Anschlussstecker. Sie soll
Das Eindringen von Feuchtigkeit verhindern.
Stülpen sie die Abdeckung, wie in der Abbildung gezeigt, zuerst mit einer Seite über
die Leitungen (Seite mit der Dichtung) und klappen diese dann vorsichtig über das
Gerät.
Seite 2 von 6
