Max basic Bedienungsanleitung Seite 13

Inbetriebnahme

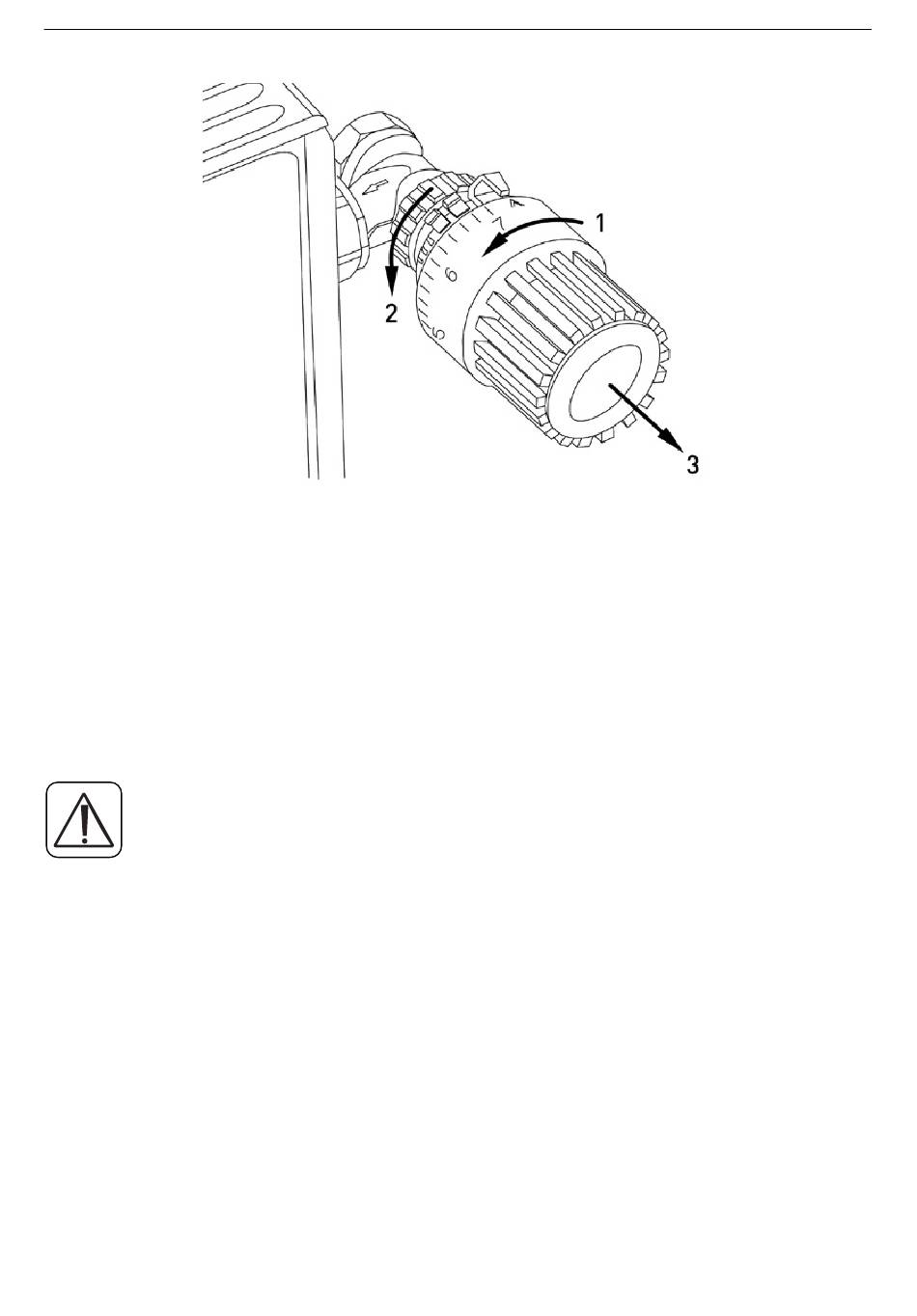

6.2.2 Adapter für Danfoss RA
Zur Montage auf Ventile von Danfoss RA kann der beiliegen-
de Adapter verwendet werden. Die Ventilkörper von Danfoss
weisen umlaufend längliche Einkerbungen (G) auf (siehe
Pfeil), die auch einen besseren Sitz des Adapters nach dem
Aufrasten gewährleisten.
Achten Sie darauf, sich nicht die Finger zwischen den
Adapterhälften einzuklemmen!
Achten Sie bei der Montage darauf, dass die Zapfen im Inne-
ren des Adapters (H) eine deckungsgleiche Position zu den
Einkerbungen (G) am Ventil haben.
Der Adapter RA wurde Zugunsten eines besseren Sitzes
mit Vorspannung produziert. Bei der Montage verwenden
Sie ggf. einen Schraubendreher und biegen ihn im Bereich
der Schraube leicht auf. Rasten Sie den Adapter vollständig
auf. Nach dem Aufrasten auf den Ventilkörper befestigen
Sie den Adapter mit der beiliegenden Schraube und Mutter.
13
