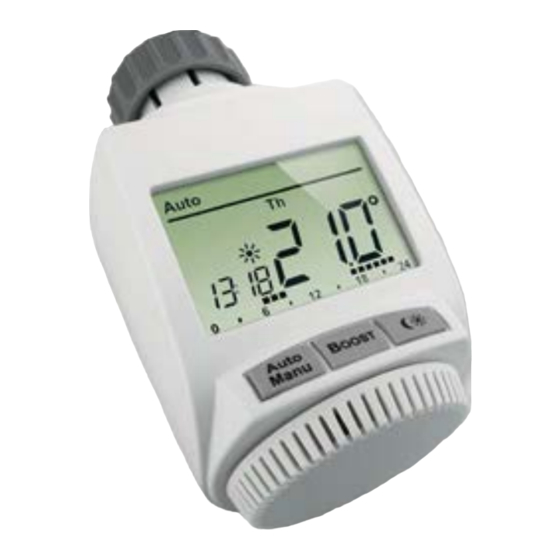

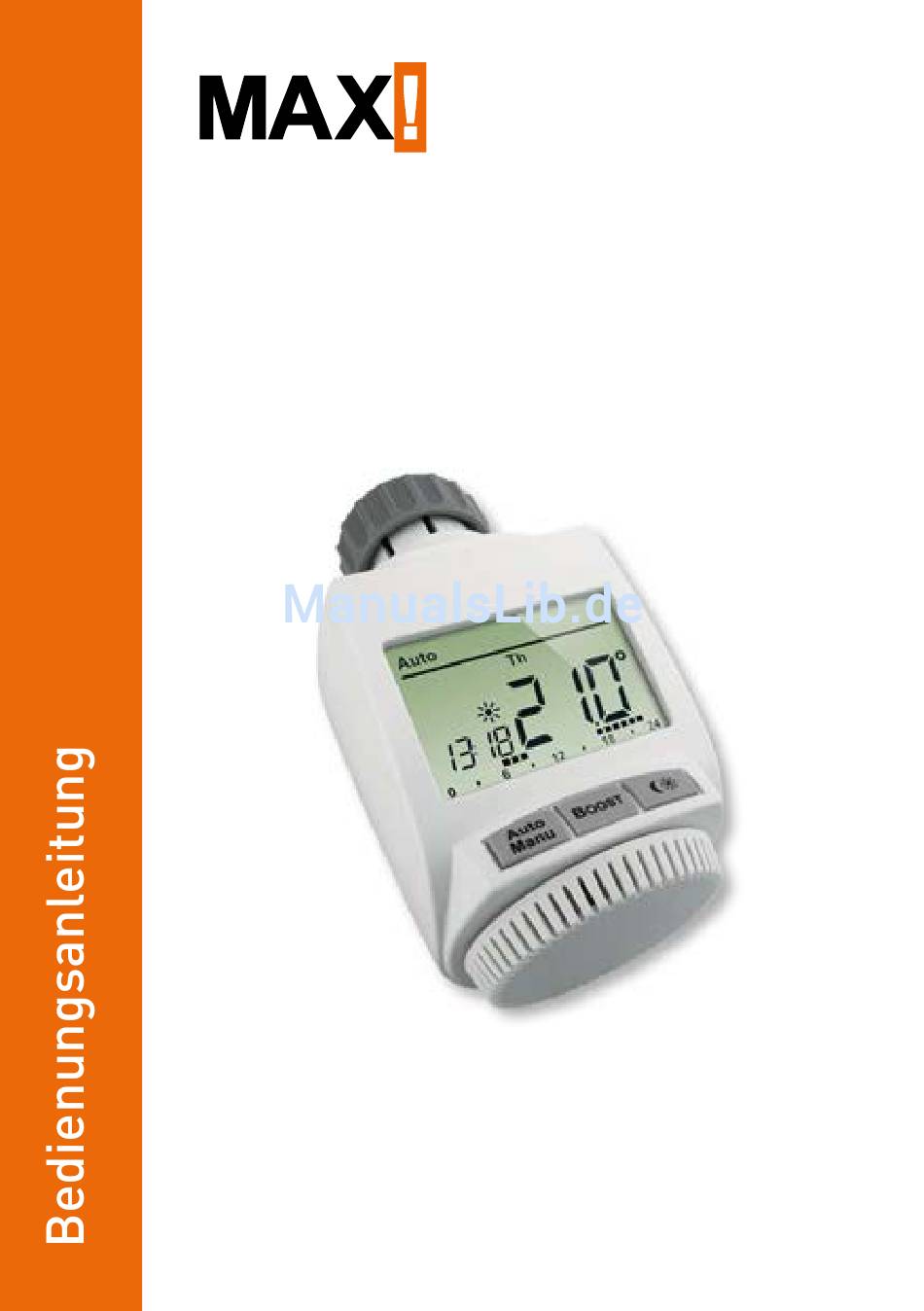

- Seite 1 Heizkörperthermostat BC-RT-TRX-CyG-4...
-
Seite 2: Lieferumfang
Lieferumfang Lieferumfang Anzahl Artikel MAX! Heizkörperthermostat + Adapter Danfoss RA Adapter Danfoss RAV Stößelverlängerung Danfoss RAV Adapter Danfoss RAVL Zylinderkopfschraube M4 x 12 mm, Mutter M4 Stützring LR06/Mignon/AA Batterie Kurzanleitung in Deutsch/Englisch, Französisch/ Niederländisch und Polnisch/Italienisch... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ........4 Sicherheitshinweise ..........4 Funktion ..............6 Geräteübersicht ............8 Inbetriebnahme ............10 Anlernen..............20 Betriebs-Modi (Auto/Manu/Urlaub) ....... 25 Komfort- und Absenk-Temperatur ......25 Urlaubsfunktion einstellen ........27 Konfigurationsmenü ..........28 Kindersicherung/Bediensperre ......42 Heizpause aktivieren (Batterieschonung) .... -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung INWEISE ZU DIESER NLEITUNG Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedie- nungsanleitung. -
Seite 5: Funktion
Gebrauch ge- dacht. UNKTION Der MAX! Heizkörperthermostat + ist im MAX! System für das Regeln einzelner Heizkörper zuständig. Beim Lüften des Raumes regelt der MAX! Heizkörperthermostat + die Tem- peratur automatisch herunter, um Heizkosten zu sparen. - Seite 6 MAX! Cube zur Hauslösung erweitert werden. MAX! Heizkörperlösung Die Heizkörperlösung bietet Ihnen einen leichten Ein- stieg in das MAX! System. Sie können die Temperatur in einem Raum mit bis zu 2 Heizkörperthermostaten + und 3 Fensterkontakten komfortabel steuern und re- gulieren.
-
Seite 7: Geräteübersicht
Geräteübersicht ERÄTEÜBERSICHT Auto-Modus (Auto), Manu-Modus (Manu), Urlaubsmodus ( ), Urlaubsmodus ( Boost-Funktion ( ), Fenster-auf-Funktion ( ), Bedien- sperre ( ) Wochentag, Batterien des Heizkörperthermostat + austau- schen ( ), Batterie eines angelernten Gerätes (z. B. für ei- nen Funk-Fensterkontakt) austauschen ( ), Funkaktivität ( ), Komfort-/Absenk-Temperatur ( ), Uhrzeit/Datum, Ak-... -
Seite 8: Inbetriebnahme
Balken dargestellt. Die Balken für Heizphasen im Wochenprogramm werden nur dann angezeigt, wenn die hinterlegte Temperatur höher als die Absenk-Temperatur ist. Beispiele finden Sie im Abschnitt 10.1. NBETRIEBNAHME ATTERIEN EINLEGEN WECHSELN Um die Batterien in den MAX! Heizkörperthermostat + ein-... - Seite 9 Inbetriebnahme zulegen, gehen Sie wie folgt vor: • Ziehen Sie den Batteriefachdeckel nach vorne ab. • Legen Sie 2 LR06/Mignon/AA Batterien polungsrichtig in das Batteriefach ein. • Setzen Sie den Batteriefachdeckel wieder auf und ras- ten Sie ihn ein. Nach dem Einlegen der Batterien muss der Heizkörperther- mostat am Heizkörper montiert werden (siehe Abschnitt „5.3 Montage am Heizkörper“...
- Seite 10 Motor noch zurückfährt. Der Stellantrieb kann am Ventil montiert werden, sobald nur „InS“ im Display steht. Die Konfiguration des MAX! Heizkörperthermostat + kann be- reits vor der Montage angepasst werden. Drücken Sie dazu die Auto-/Manu-Taste, während in der Anzeige „InS“ steht (siehe Abschnitt „10 Konfigurationsmenü“...
- Seite 11 Inbetriebnahme Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z. B. • Heimeier • MNG • Junkers • Landis&Gyr (Duodyr) • Honeywell-Braukmann • Oventrop • Schlösser • Comap • Valf Sanayii • Mertik Maxitrol • Watts • Wingenroth (Wiroflex) • R.B.M • Tiemme • Jaga • Siemens • Idmar Durch die im Lieferumfang enthaltenen Adapter ist das Ge- rät auf Heizkörperventile vom Typ Danfoss RA, Danfoss RAV und Danfoss RAVL montierbar.
- Seite 12 Inbetriebnahme Die Fixierung des Thermostatkopfes kann unterschiedlich ausgeführt sein: • Überwurfmutter: Schrauben Sie die Überwurfmutter gegen den Uhrzeigersinn ab (2). Danach können Sie den Thermo- statkopf abnehmen (3). • Schnappbefestigungen: Sie können so befestigte Thermo- statköpfe einfach lösen, indem Sie den Verschluss/Über- wurfmutter ein klein wenig gegen den Uhrzeigersinn drehen (2).
-
Seite 13: Adapter Für Danfoss
Inbetriebnahme 5.3.2 Adapter für Danfoss Zur Montage auf Ventile von Danfoss ist einer der beiliegen- den Adapter erforderlich. Die Zuordnung des passenden Ad- apterrings zum entsprechenden Ventil entnehmen Sie den nachfolgenden Abbildungen. Achten Sie darauf, sich nicht die Finger zwischen den Adapterhälften einzuklemmen! Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen (I) auf (siehe Pfeil), die auch einen besse-... - Seite 14 Inbetriebnahme Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adapters (J) eine deckungsgleiche Position zu den Einkerbungen (I) am Ventil haben.
- Seite 15 Inbetriebnahme Rasten Sie den zum Ventil passenden Adapter vollständig auf. Auf Ventile vom Typ RAV ist vor der Montage die Stößelver- längerung (K) auf den Ventilstift aufzusetzen. Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adapters (J) eine deckungsgleiche Position zu den Einkerbungen (I) am Ventil haben.
- Seite 16 Inbetriebnahme Der Adapter RAVL muss nicht verschraubt werden. 5.3.3 Stützring Bei den Ventilen einiger Hersteller weist der in das Gerät hineinragende Teil des Ventils nur einen geringen Durch- messer auf, was zu einem lockeren Sitz führt. In diesem Fall sollte der beiliegende Stützring (L) vor der Montage in den Flansch des Gerätes eingelegt werden.
- Seite 17 Inbetriebnahme DAPTIERFAHRT Nach dem Einlegen der Batterien und dem Einstellen von Datum und Uhrzeit fährt der Motor zunächst zurück, wäh- renddessen wird „InS“ und das Aktivitätssymbol ( ) ange- zeigt. Sobald „InS“ ohne Aktivitätssymbol ( ) im Display steht, kann der Heizkörperthermostat + montiert werden. Danach wird zur Anpassung ans Ventil eine Adaptierfahrt („AdA“) durchgeführt.
-
Seite 18: Anlernen
Sie die Boost-Taste und der Motor fährt zurück zur Posi- tion „InS“. Der Anlernmodus lässt sich auch während „InS“ im Display steht aktivieren. Ist der MAX! Heizkörperthermostat + nicht an den Cube angelernt, wird automatisch in den manuellen Betrieb (Manu) gewechselt. NLERNEN Um den MAX! Heizkörperthermostat + in Ihrer Installation... - Seite 19 Zum Anlernen an den MAX! Cube, gehen Sie wie folgt vor: • Versetzen Sie den MAX! Cube in den Anlernmodus. Star- ten Sie dazu die lokale MAX! Software und klicken Sie auf „Neues Gerät“ (1). • Zum Aktivieren des Anlernmodus am MAX! Heizkörper- thermostat + drücken Sie die Boost-Taste länger als 3 Se-...
- Seite 20 MAX! Wandthermostat + vorgenommen werden. Zum Anlernen an den MAX! Wandthermos- tat + , gehen Sie wie folgt vor: • Versetzen Sie den MAX! Wandthermostat + über einen lan- gen Tastendruck (länger als 3 Sekunden) der OK-Taste in den Anlernmodus (1).
- Seite 21 Programmierungen (z. B. Wochenprogramme) direkt am MAX! Heizkörperthermostat + vorgenom- men werden. Alle Geräte müssen in der MAX! Heizkörperlösung mitein- ander verknüpft werden, d.h. alle MAX! Heizkörperthermo- state + und alle MAX! Fensterkontakte müssen aneinander angelernt werden (max. 7 Verbindungen):...
- Seite 22 Anlernen Wenn Sie bereits einen MAX! Heizkörperthermostat + angelernt und konfiguriert haben und einen weiteren MAX! Heizkörperthermostat+ hinzufügen möchten, versetzen Sie zunächst das Gerät in den Anlernmo- dus, an dem Sie bereits Einstellungen vorgenommen haben. Die Einstellungen werden dann an das neu anzulernende Gerät übertragen.
-
Seite 23: Betriebs-Modi (Auto/Manu/Urlaub)
Betriebs-Modi (Auto/Manu/Urlaub) > 3 s > 3 s • Nach erfolgreichem Anlernen wechselt das Display zurück zur normalen Anzeige. ETRIEBS RLAUB Mit kurzem Druck der Auto-/Manu-Taste kann zwischen den Betriebsmodi gewechselt werden (die Betriebsmodi sind erst nach der Installation auswählbar): • Auto: Wochenprogramm - automatische Temperaturrege- lung gemäß... -
Seite 24: Komfort- Und Absenk-Temperatur
Temperaturen. Werkseitig liegen diese bei 21.0 °C (Komfort- Temperatur) und 17.0 °C (Absenk-Temperatur). Sie können die Komfort- und Absenk-Temperatur individuell einstellen. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. -
Seite 25: Urlaubsfunktion Einstellen
Die Urlaubsfunktion kann genutzt werden, wenn für einen bestimmten Zeitraum (z. B. während eines Urlaubs oder einer Party) eine feste Temperatur gehalten werden soll. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. -
Seite 26: Konfigurationsmenü
Entkalkungsfahrt werden weiterhin ausgeführt. ONFIGURATIONSMENÜ Sobald der MAX! Heizkörperthermostat + an einen MAX! Cube angelernt ist, sind die Einstellungen über die MAX! Software vorzunehmen. Das Öffnen des Me- nüs am MAX! Heizkörperthermostat + ist nicht mehr möglich. -
Seite 27: Pro: Einstellen Des Wochenprogramms
Konfigurationsmenü MAX! Heizkörperlösung Im Konfigurationsmenü des MAX! Heizkörperthermo- stat + lassen sich Einstellungen ändern. Zum Öffnen des Menüs drücken Sie länger als 3 Sekunden auf die Auto-/Manu-Taste. Menüpunkte werden mit dem Stellrad ausgewählt und mit der Boost-Taste bestä- tigt. Ein erneuter Druck der Auto-/Manu-Taste führt zur vorherigen Ebene zurück. - Seite 28 Die Programmierung erfolgt für die ausgewählten Tage, wo- bei für einen Zeitraum von 00:00 bis 23:59 h Temperaturen hinterlegt werden können. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor.
- Seite 29 Konfigurationsmenü gesamte Woche auswählbar (Bsp. Werktage). • Bestätigen Sie mit der Boost-Taste. • Stellen Sie nun die Endzeit des ersten Zeitabschnitts ein (Bsp. 6:00 Uhr, für den Zeitraum von 0:00 – 6:00 Uhr). • Bestätigen Sie mit der Boost-Taste. • Wählen Sie mit dem Stellrad die gewünschte Temperatur für den zuvor gewählten Zeitabschnitt aus (Bsp.
-
Seite 30: Ändern Von Datum Und Uhrzeit ( Dat)
Konfigurationsmenü ab 00:00 bis 06:00 17.0 °C ab 06:00 bis 09:00 21.0 °C ab 09:00 bis 17:00 17.0 °C ab 17:00 bis 23:00 21.0 °C ab 23:00 bis 23:59 17.0 °C Im Display werden Balken für Heizphasen immer dann an- gezeigt, wenn die eingestellte Temperatur für den Zeitraum größer als die eingestellte Absenk-Temperatur ist. -
Seite 31: Boost -Funktion ( Bos)
Konfigurationsmenü In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. In der MAX! Raumlösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat+ über den MAX! Wandthermostat + vor. Wenn Sie den MAX! Heizkörperthermostat + in der MAX! Heizkörperlösung nutzen, gehen Sie wie folgt... - Seite 32 • Solang der Stellstift des Heizkörperthermostats das Ventil öffnet/schließt, wird das Aktivitätssymbol ( ) angezeigt. • Nach Ablauf der eingestellten Zeit, wechselt der MAX! Heizkörperthermostat + wieder in den vorher aktiven Mo- dus (Auto/Manu) mit der vorher eingestellten Temperatur. • Die Funktion lässt sich jederzeit vorzeitig durch nochma- liges Betätigen der Boost-Taste deaktivieren.
- Seite 33 15 Minuten auf 12 °C (oder den konfigurierten Wert) in diesem Raum heruntergeregelt. Mit MAX! Fensterkontakt: In Verbindung mit einem MAX! Fensterkontakt wird das Öff- nen und Schließen eines Fensters zeitgenau erkannt. Die Temperatur aller im Raum installierten MAX! Heizkörper- thermostate wird während der Fensteröffnung für 15 Minuten...
- Seite 34 Werksseitig ist eine Absenk-Temperatur von 12° C und eine Absenkdauer von 15 Minuten eingestellt. Beide Werte kön- nen individuell konfiguriert werden: In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor.
- Seite 35 Ventil einmal auf und zu fährt, ist keine Bedienung möglich. Der Zeitpunkt dieser Funktion kann individuell konfiguriert werden (werkseitig Samstag, 12:00 Uhr). In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor.
- Seite 36 ATUM UMSCHALTEN Werkseitig wird im Display die Uhrzeit dargestellt. Über das Menü kann die Anzeige auf das Datum umgestellt werden. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. In der MAX! Raumlösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat+ über den...
-
Seite 37: Umschalten Sommer - Und Winterzeit ( D S T )
10.7 U MSCHALTEN OMMER INTERZEIT Für den MAX! Heizkörperthermostat + können Sie eine auto- matische Umschaltung zwischen Sommer- und Winterzeit ak- tivieren bzw. deaktivieren. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. -
Seite 38: Offset -Temperatur Einstellen ( Tof)
MAX! Wandthermostat + einsetzen, wird die Raumtemperatur am MAX! Wandthermostat gemessen. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. In der MAX! Raumlösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat+ über den... -
Seite 39: Ablernen Von Funkkomponenten (U N L)
Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei werden alle angelernten Geräte gleichzei- tig abgelernt. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor. In der MAX! Raumlösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat+ über den... - Seite 40 MAX! Software vor. Bevor Sie den MAX! Heizkörper- thermostat + in den Werkszu stand zurücksetzen, lö- schen Sie das Gerät beim Be trieb mit dem MAX! Cube zuerst aus dem Raum in der lokalen MAX! Software. In der MAX! Raumlösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat+ über den...
-
Seite 41: Kindersicherung/Bediensperre
Tasten erneut. Erweiterte Kindersicherung / Bediensperre (Loc) Mit der erweiterten Bediensperre kann die Bedienung des MAX! Heizkörperthermostat + über die Eingabe eines vier- stelligen Codes zusätzlich gesichert werden. Ist die er- weiterte Bediensperre am MAX! Heizkörperthermostat + aktiviert, wird automatisch in den Auto-Modus gewech- selt und die Bedienung des Geräts ist auf das Verstellen... - Seite 42 Kindersicherung/Bediensperre Bediensperre aktivieren: • Drücken Sie die Auto-/Manu-Taste länger als 3 Sekunden. Wählen Sie mit dem Stellrad den Menüpunkt „Loc“ aus und bestätigen Sie mit der Boost-Taste. • Geben Sie den vierstelligen Default-Code 1357 ein. Dazu können Sie jede der vier Ziffern über das Stellrad schritt- weise verstellen.
- Seite 43 • Bei falscher Code-Eingabe wechselt das Display direkt zu- rück zur normalen Anzeige. Die erweiterte Bediensperre ist dann weiter aktiviert. Wenn Sie mehrere MAX! Heizkörperthermostate an- gelernt haben, muss die erweiterte Bediensperre an jedem Gerät manuell aktiviert bzw. deaktiviert wer- den.
-
Seite 44: Heizpause Aktivieren (Batterieschonung)
Heizpause aktivieren (Batterieschonung) oder über den MAX! Cube hergestellt werden . Der Eingabe-Code kann nur direkt am Gerät und nicht über die lokale MAX! Software geändert werden. EIZPAUSE AKTIVIEREN ATTERIESCHONUNG Ist die Heizung im Sommer abgeschaltet, können die Batte- rien geschont werden. Dazu wird das Ventil ganz geöffnet. - Seite 45 Wenn der Raum nicht geheizt werden soll, kann das Ventil geschlossen werden. Nur bei Frostgefahr wird das Ventil geöffnet. Der Verkalkungsschutz wird weiter durchgeführt. In der MAX! Hauslösung nehmen Sie die Einstellun- gen für den MAX! Heizkörperthermostat + über die MAX! Software vor.
-
Seite 46: Werkseinstellungen Wiederherstellen
Bevor Sie den MAX! Heizkörperthermostat + in den Werkszu stand zurücksetzen, löschen Sie das Gerät beim Be trieb mit dem MAX! Cube zuerst aus der lo- kalen MAX! Software. • Entnehmen Sie zunächst die Batterien aus dem MAX! Heiz- körperthermostat + . -
Seite 47: Led-Blinkfolgen Und Sendeverhalten
überprüfen. Stellbereich zu Heizungsventil überprüfen; klein prüfen ob Stift des Heizungsven- tils klemmt. Bereits ein MAX! Stellen Sie sicher, dass das Cube oder MAX! Gerät nicht mehr am Cube Wandthermo- (in der Software) oder Wand- stat + angelernt thermostat + angelernt ist und führen Sie einen Reset durch. -
Seite 48: Wartung Und Reinigung
Wartung und Reinigung ARTUNG UND EINIGUNG Das Produkt ist wartungsfrei. Überlassen Sie eine Repa- ratur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmit- tel, das Kunststoffgehäuse und die Beschriftung können da- durch angegriffen werden. -
Seite 49: Technische Daten
Technische Daten ECHNISCHE ATEN Geräte-Kurzbezeichnung: BC-RT-TRX-CyG-4 Versorgungsspannung: 2x 1,5 V LR06/Mignon/AA Stromaufnahme: 100 mA max. Batterielebensdauer: 2 Jahre (typ.) Display: LC-Display Funkfrequenz: 868,3 MHz Typ. Funk-Freifeldreichweite: >100 m Empfängerkategorie: SRD category 2 Duty Cycle: < 1 % pro h Wirkungsweise:... - Seite 50 Maximal anlernbare Geräte: MAX! Hauslösung: • max. 50 Geräte in max. 10 Räumen, • max. 4 MAX! Eco Taster • pro Raum max. 8 MAX! Heizkörperthermostat (+) , 8 MAX! Fensterkontakte und 1 MAX! Wandthermostat + MAX! Raumlösung: • max. 1 MAX! Wandthermostat+ • max. 8 MAX! Heizkörperthermstat (+) • max.
- Seite 51 Technische Daten Gerät nicht im Hausmüll entsorgen! Bitte entsorgen Sie elektronische Geräte ent- sprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sam- melstellen für Elektronik-Altgeräte. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 52 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
