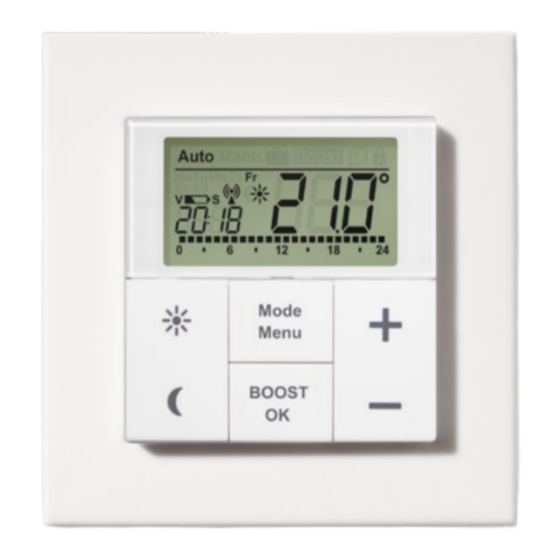

Max BC-TC-C-WM-4 Bedienungsanleitung

Wandthermostat+
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

+
Wandthermostat
BC-TC-C-WM-4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Max BC-TC-C-WM-4

Inhaltszusammenfassung für Max BC-TC-C-WM-4

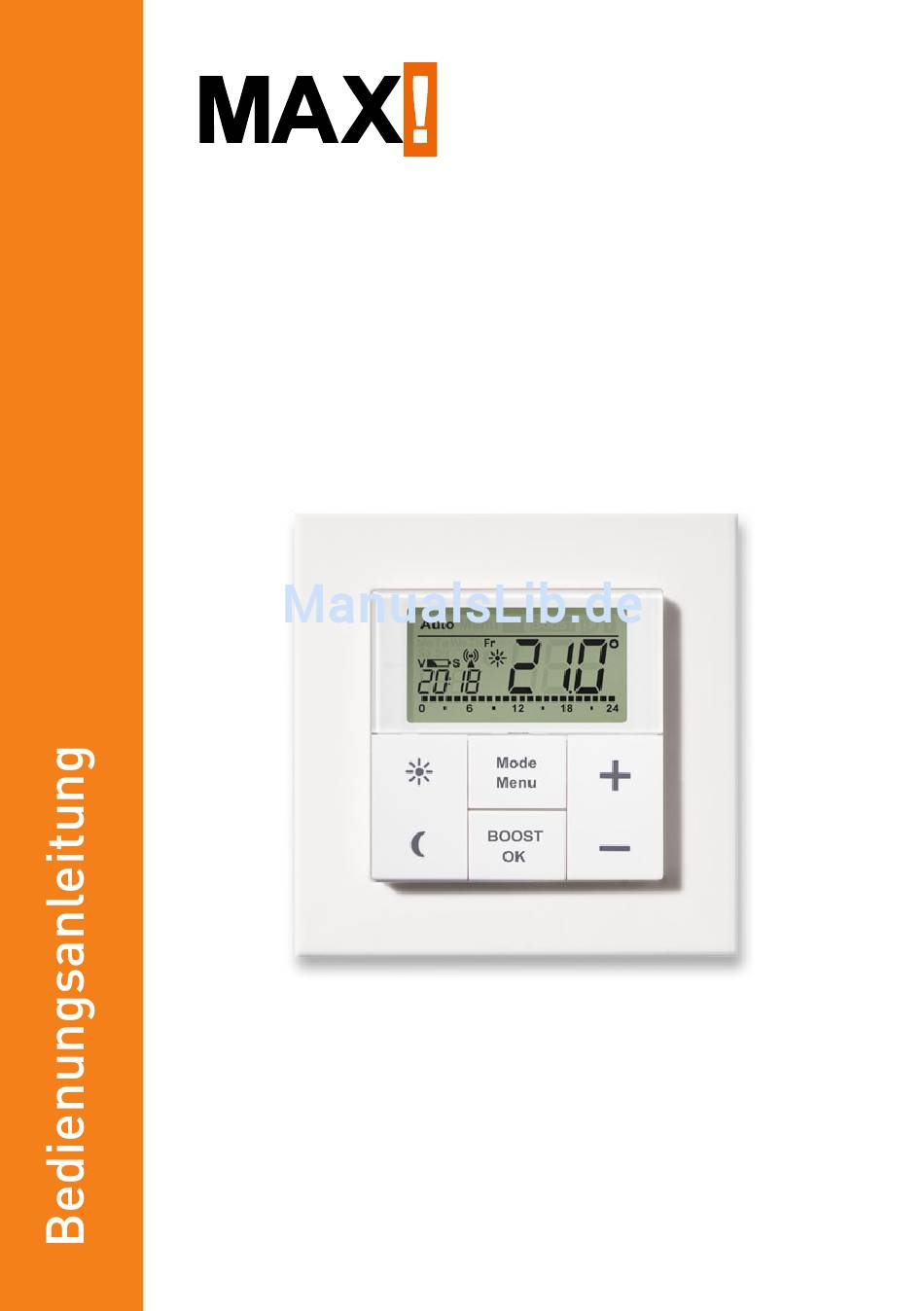

  • Seite 1 Wandthermostat BC-TC-C-WM-4...

  • Seite 2: Lieferumfang

    Lieferumfang Lieferumfang Anzahl Artikel MAX! Wandthermostat + Wechselrahmen Dübel Schrauben Klebestreifen 1,5 V LR03/Micro/AAA Batterien Kurzanleitung in Deutsch/Englisch, Franzö- sisch/Niederländisch und Polnisch/Italienisch...

  • Seite 3: Inhaltsverzeichnis

    Datum und Uhrzeit einstellen (dAt) ....11 Montage ...............12 Montage in bestehende Schalterserien ....15 Anlernen ..............16 10 Ablernen von MAX! Komponenten (UnL) ....19 11 Betriebs-Modi ............19 12 Kindersicherung/Bediensperre ( ) ....20 13 Heizungspause einstellen (ON) ......21 14 Frostschutzbetrieb einstellen (OFF) ....21 15 Konfigurationsmenü...

  • Seite 4: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung inweise zu dieser nleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie das Ge- rät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

  • Seite 5: Funktion

    Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht. unktion Der MAX! Wandthermostat+ ist im MAX! System für die Regelung der Raumtemperatur zuständig. Mit dem MAX! Wandthermostat + können bis zu 8 MAX! Heizkörperther- mostate in einem Raum komfortabel reguliert werden.
  • Seite 6 Funktion MAX! Hauslösung Dies ist die Lösung für das gesamte Haus. Mit ei- nem MAX! Cube kann die Konfiguration aller an- gelernten Geräte im Haus bequem über die MAX! Software vorgenommen werden. Durch den Einsatz des MAX! Cubes können meh- rere MAX! Heizkörperlösungen und MAX! Raum-...

  • Seite 7: Geräteübersicht

    Geräteübersicht eräteübersicHt (A) Montageplatte (B) Wechselrahmen (C) Taster...
  • Seite 8 Geräteübersicht Auto-Modus (Auto), Manu-Modus (Manu), Urlaubsfunkti- on ( ), Boost-Funktion ( ), Fenster-auf-Symbol ( ), BOOST Bediensperre ( ) Wochentag, Batterie-leer-Symbol ( ), Funksynchronität ), Komfort-/Absenk-Temperatur ( ), Uhrzeit/Datum Eingestellte Zeiträume im Wochenprogramm Komfort-Taste ( ): Wechseln auf die Komfort-Temperatur (H) Absenk-Taste ( ): Wechseln auf die Absenk-Temperatur Mode-/Menu-Taste: Wechseln des Betriebsmodus und zum Öffnen des Konfigurationsmenüs;...

  • Seite 9: Inbetriebnahme

    Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, entfernen Sie zunächst die Montageplatte auf der Rück- seite des MAX! Wandthermostat + . • Halten Sie den MAX! Wandthermostat + in einer Hand fest und ziehen Sie die Montageplatte an einer Ecke ab. Montierter Zustand Im montierten Zustand lässt sich der MAX! Wandther-...
  • Seite 10 Inbetriebnahme Das Batterie-leer-Symbol ( ) weist daraufhin, dass die Batterien auszutauschen sind. Wird zu- sätzlich ein „V“ oder ein „S“ angezeigt, müssen die Batterien eines angelernten Heizkörperther- mostats (V) oder Fensterkontakts (S) ausgetauscht werden. Batterien dürfen niemals aufgeladen werden. Bat- terien nicht ins Feuer werfen.

  • Seite 11: Datum Und Uhrzeit Einstellen (Dat)

    Boost-/OK-Taste. Stunden: Minuten: Nach abgeschlossener Zeit- und Datumseingabe wech- selt der MAX! Wandthermostat + in den Normalbetrieb. Wurde der MAX! Wandthermostat + an den MAX! Cube angelernt, so erhält er anschließend von diesem das Datum und die Uhrzeit.

  • Seite 12: Montage

    Klebestreifen-Montage: • Wählen Sie einen beliebigen Ort zur Befestigung aus. Der Untergrund muss sauber, trocken und fettfrei sein. • Bringen Sie den MAX! Wandthermostat + im zusam- mengebauten Zustand an. Hierzu befestigen Sie die Klebestreifen auf der Rückseite der Montageplatte (A).
  • Seite 13 Montage <PA66> • Entfernen Sie die Folie von den Klebestreifen. • Drücken Sie den zusammengebauten MAX! Wand- thermostat + mit der Rückseite an die gewünschte Position an die Wand. Schraub-Montage: • Wählen Sie einen geeigneten Montageort aus. Stellen Sie sicher, dass in der Wand keine Leitun- gen verlaufen.
  • Seite 14 • Montieren Sie die Montageplatte durch Eindrehen der mitgelieferten Schrauben und Dübel. • Setzen Sie den MAX! Wandthermostat + im Rahmen auf die Montageplatte. Achten Sie darauf, dass die Pfeile auf der Rückseite des Wandthermostats nach oben zeigen und die Klammern der Montageplatte in...

  • Seite 15: Montage In Bestehende Schalterserien

    Montage in bestehende Schalterserien ontage in bestehenDe chalterserien Sie können den MAX! Wandthermostat + sowohl mit dem mitgelieferten Rahmen, als auch mit Rahmen anderer Hersteller verwenden oder den Taster in einen Mehr- fachrahmen integrieren. In beiden Fällen ist sowohl eine Klebestreifen-, als auch eine Schraub-Montage möglich.

  • Seite 16: Anlernen

    Programmierungen (z. B. Wochenpro- gramme) direkt über die MAX! Software vorge- nommen werden. • Starten Sie die lokale MAX! Software und klicken Sie auf „Neues Gerät“. • Aktivieren Sie den Anlernmodus am MAX! Wandther- mostat + mit einem langen Tastendruck (länger als 3 Sekunden) der Boost-/OK-Taste.
  • Seite 17 • Gehen Sie in der Software auf „Weiter“, um dem Ge- rät einen Namen zu geben und es einem Raum zu- zuordnen. • Der MAX! Wandthermostat + ist im System integriert und kann in der Software im jeweiligen Raum konfi- guriert werden.
  • Seite 18 • Versetzen Sie zunächst den Anlernpartner (z. B. den MAX! Heizkörperthermostat + ) gemäß der entspre- chenden Bedienungsanleitung in den Anlernmodus. • Aktivieren Sie den Anlernmodus am MAX! Wandther- mostat + mit einem langen Tastendruck der Boost-/ OK-Taste. > 3 s • Im Display erscheint das Antennensymbol ( ) und die...

  • Seite 19: Ablernen Von Max! Komponenten (Unl)

    K (UnL) blernen von omponenten In der MAX! Hauslösung nehmen Sie das Ablernen für den MAX! Wandthermostat + über die MAX! Software vor. In der MAX! Raumlösung nutzen Sie die Funktion „UnL“ im Menü, um an den MAX! Wandthermos- tat + angelernte Geräte (z.

  • Seite 20: Kindersicherung/Bediensperre

    Zeitpunkt gehalten werden soll. Boost ( ): Einstellen der Boost-Funktion BOOST In der MAX! Hauslösung nehmen Sie die Einstel- lungen für den MAX! Wandthermostat + über die MAX! Software vor. In der MAX! Raumlösung können Sie die Funkti- onen über einen kurzen Druck der Mode-/Menu-...

  • Seite 21: Heizungspause Einstellen (On)

    13 h (on) eizungspause einstellen Ist die Heizung im Sommer abgeschaltet, können die Batterien der MAX! Heizkörperthermostate geschont werden. Dazu werden die Ventile ganz geöffnet. Der Ver- kalkungsschutz wird weiter durchgeführt. • Betätigen Sie die (+) Taste im manuellen Betrieb (Manu) so lange, bis im Display „ON“...

  • Seite 22: Konfigurationsmenü

    Konfigurationsmenü 15 K onFigurationsmenü Wenn Sie den MAX! Wandthermostat+ in der MAX! Hauslösung nutzen, können Sie die in den folgen- den Kapiteln beschriebenen Funktionen bequem in der MAX! Software in jedem Raum einstellen. Die nachfolgenden Schritte erläutern, wie das Ein- stellen dieser Funktionen in der MAX! Raumlösung...
  • Seite 23 Konfigurationsmenü Ablernen von Funkkomponenten (UnL) (siehe Ab- UnL: schnitt „10 Ablernen von MAX! Komponenten (UnL)“ auf Seite 19) Einstellen des Wochenprogramms (siehe Abschnitt Pro: „15.1 Wochenprogramm einstellen (Pro)“ auf Sei- te 24) Anzeige von Uhrzeit und Datum umschalten (siehe t-d: Abschnitt „15.2 Anzeige Uhrzeit/Datum einstellen (t-...

  • Seite 24: W Ochenprogramm Einstellen (Pro)

    Konfigurationsmenü 15.1 w (Pro) ocHenprogrAmm einstellen Im Wochenprogramm lassen sich für jeden Wochentag separat bis zu 6 Heizphasen (13 Schaltzeitpunkte) ein- stellen. Die Programmierung erfolgt für die ausgewähl- ten Tage, wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen hinterlegt werden müssen. • Drücken Sie die Mode-/Menu-Taste länger als 3 Se- kunden.
  • Seite 25 Die geänderte Temperatur bleibt dann bis zum nächsten Programmwechsel erhalten. Wochenprogramm: Beispiele Mit dem MAX! Wandthermostat + können für jeden Wo- chentag bis zu 6 Heizzeiten (13 Schaltzeitpunkte) mit individueller Temperaturvorgabe hinterlegt werden. Werkseitig ist folgendes Wochenprogramm hinterlegt:...
  • Seite 26 Konfigurationsmenü Montag bis Sonntag: ab 00:00 bis 06:00 Uhr 15.0 °C ab 06:00 bis 09:00 Uhr 23.0 °C ab 09:00 bis 12:00 Uhr 17.0 °C ab 12:00 bis 14:00 Uhr 20.0 °C ab 14:00 bis 18:00 Uhr 17.0 °C ab 18:00 bis 22:00 Uhr 21.0 °C ab 22:00 bis 23:59 Uhr 15.0 °C...
  • Seite 27 Konfigurationsmenü • Wählen Sie den Menüpunkt „t-d“ mit den (+) und (-) Tasten aus und bestätigen Sie mit der Boost-/OK-Taste. • Stellen Sie mit den (+) und (-) Tasten das anzuzeigen- de Format im Display ein (Datum und Uhrzeit wech- seln in der Anzeige).
  • Seite 28 Umschalten zwischen Kom- fort- und Absenk-Temperatur. Werkseitig liegen diese bei 21.0 °C und 17.0 °C. Beim Einsatz ohne MAX! Cube passen Sie die Werte über die jeweilige Taste (Komfort- bzw. Absenk-Temperatur) wie folgt am Gerät an: • Halten Sie die Komfort( )-Taste lange gedrückt, um die Komfort-Temperatur anzupassen bzw.
  • Seite 29 Konfigurationsmenü • Drücken Sie kurz die Boost-/OK-Taste zum Aktivieren der Boost-Funktion. • Nach Ablauf der Boost-Zeit wechselt der Heizkör- perthermostat wieder in den vorher aktiven Modus (Auto/Manu) mit der vorher eingestellten Temperatur. • Die Boost-Funktion lässt sich jederzeit vorzeitig durch nochmaliges Betätigen der Boost-/OK-Taste deaktivieren.
  • Seite 30 Effekt, wenn der Heizkörper verdeckt ist (z. B. durch ein Sofa). Ist die Dauer der Boost-Funktion (z. B. über den MAX! Cube) so eingestellt, dass die Anzeige im Display eine Anzeige von 999 s überschreitet, wird sie in Minuten dargestellt.
  • Seite 31 Konfigurationsmenü • Stellen Sie die Temperatur ein und drücken Sie die Boost-/OK-Taste. Die Anzeige blinkt zur Bestätigung. Die eingestellte Temperatur bleibt bis zum vorgegebe- nen Zeitpunkt bestehen. Danach wechselt der Wandther- mostat in den Auto-Modus. Funkbefehle von z. B. einem Fensterkontakt oder die wöchentliche Entkalkungsfahrt werden weiterhin ausgeführt.
  • Seite 32 15.8 F , AEr) enster unktion einstellen Der MAX! Wandthermostat + regelt beim Lüften im Raum die Temperatur automatisch herunter, um Heizkosten zu sparen. Dabei wird im Display des Wandthermostats und aller angelernten Geräte das Fenster-auf-Symbol ) angezeigt. In Verbindung mit einem MAX! Fensterkontakt wird das Öffnen und Schließen eines Fensters zeitgenau erkannt.

  • Seite 33: Werkseinstellungen Wiederherstellen (Res)

    Der Auslieferungszustand des MAX! Wandthermostats + kann manuell wieder hergestellt werden, um z. B. eine Raumlösung an einen MAX! Cube anzulernen oder ein fehlerhaft arbeitendes System neu zu installieren. Dabei gehen alle Einstellungen und Informationen über ange- lernte Geräte verloren.
  • Seite 34 • Bestätigen Sie die Auswahl mit der Boost-/OK-Taste. • Es erscheint „ACC“ im Display, bestätigen Sie den Werksreset mit der Boost-/OK-Taste. Haben Sie den MAX! Wandthermostat + an einen MAX! Cube angelernt, ist das Konfigurationsme- nü am Gerät gesperrt. Sie können die Werkseinstellungen dennoch wie folgt wiederherstellen: • Entfernen Sie eine Batterie und warten Sie 60 Se-...

  • Seite 35: Fehlermeldungen

    Fehlercode Problem Behebung Batterie- Batteriespannung Batterien austauschen symbol zu gering Bereits ein MAX! Stellen Sie sicher, dass Cube angelernt das Gerät nicht mehr am Cube (in der Software) angelernt ist und führen Sie einen Reset durch. Anschließend können Sie das Gerät erneut an- lernen.

  • Seite 36: Hinweise Zum Funkbetrieb

    Hinweise zum Funkbetrieb lauwarmem Wasser angefeuchtet werden. Ver- wenden Sie keine lösungsmittelhaltigen Reini- gungsmittel, das Kunststoffgehäuse und die Be- schriftung können dadurch angegriffen werden. 19 H inweise zum unkbetrieb Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können.

  • Seite 37: Technische Daten

    Technische Daten 20 t ecHniscHe Aten Geräte-Kurzbezeichnung: BC-TC-C-WM-4 Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA Stromaufnahme: 30 mA max. Batterielebensdauer: 2 Jahre (typ.) Schutzart: IP20 Umgebungstemperatur: 5 bis 50 °C Abmessungen (B x H x T): 86 x 86 x 21,5 mm...
  • Seite 38 MAX! Hauslösung: • max. 50 Geräte in max. 10 Räumen, • max. 4 MAX! Eco Taster • pro Raum max. 8 MAX! Heizkörperthermostate (+) , 8 MAX! Fensterkontakte und 1 MAX! Wandthermostat + MAX! Raumlösung: • max. 1 MAX! Wandthermostat + • max.
  • Seite 39 Technische Daten Gerät nicht im Hausmüll entsorgen! Bitte entsorgen Sie elektronische Geräte ent- sprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sam- melstellen für Elektronik-Altgeräte. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhal- tet.
  • Seite 40 Technische Daten Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 Entwicklung GmbH Maiburger Straße 36 26789 Leer / GERMANY www.eQ-3.de...
