Inhaltszusammenfassung für LG BX503B

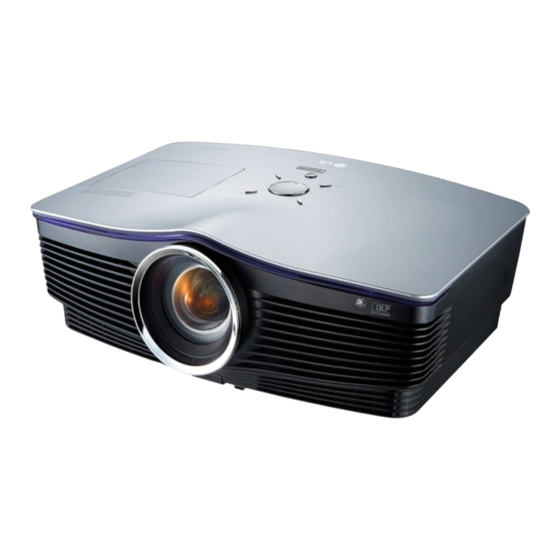

- Seite 1 BEDIENUNGSANLEITUNG DLP-PROJEKTOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwen- dung auf. BX503B BX403B www.lg.com...
- Seite 2 DLP-PROJEKTOR DLP-PROJEKTOR Warnung - Klasse B (b) Die Nutzungshinweise für Digitalgeräte der Klasse B müssen den folgenden oder einen ähnlichen Text an einer gut einsehbaren Stelle des Benutzerhandbuchs beinhalten: HINWEIS: Dieses Gerät wurde geprüft und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse B gemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise ..............4 Verwenden der Trapez-Funktion ..........27 Funktion „Leeres Bild“ ..............27 Auswahl der Hintergrundfarbe ..........28 Bezeichnung der Teile Funktion Bild erfassen ...............28 Gehäuse ....................7 Funktion Lampen Modi ...............28 Bedienfeld ..................7 Funktion „Monitorausgang“ ............29 Verbindungsstück ................8 Kommunikationseinstellung ............29 Fernbedienung ................ -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ꔈDie Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG: Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG Den Netzstecker niemals mit Netzstecker und Steckdose An eine Mehrfachsteckdose feuchten Händen berühren. sollten nicht zu viele Geräte ange- sollten stets staubfrei sein. schlossen werden. Ansonsten besteht die Gefahr von Es besteht Brandgefahr! Stromschlägen! Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE...
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Die Steckdose bei einem Gasleck niemals berühren. Öffnen Sie die Die Objektivklappe oder Fenster und lüften Sie. Objektivdeckel muss bei eingeschalteter Projektorlampe Bei Funkenbildung besteht Brandund Verbrennungsgefahr. immer entfernt werden. Gebrauch HINWEISE Keine schweren Gegenstände auf Achten Sie insbesondere beim Die Objektivlinse des Projektors Trans- port des Projektors darauf, berühren. -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Gehäuse • Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem vom Projektor angezeigten Bild. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Verbindungsstück
Bezeichnung der Teile Verbindungsstück VIDEO IN RGB IN-2 RGB IN-1 USB (NUR SVC) RGB OUT HDMI IN RS-232C Hinterer Fernbedienungssensor Kensington Security System-Verbindung (Siehe Seite 14) AC IN Fernbedienung Taste POWER Taste RATIO Taste AUTO Taste INPUT Taste EXIT Taste MENU Taste OK ◉... -
Seite 9: Einlegen Der Batterien
Bezeichnung der Teile Taste POWER Taste RATIO Taste AUTO Taste INPUT Taste EXIT Taste MENU Taste OK ◉ ＜/＞/∧/∨ Taste Helligkeit Taste Kontrast Taste LASER Taste SLEEP Taste MODE Taste KEYSTONE Taste STILL Taste LAMP Taste BLANK Taste FLIP. H Taste ZOOM Taste FLIP. -
Seite 10: Statusanzeigen Des Projektors
Der Projektor wurde wegen Überhitzung ausgeschaltet. Temperaturanzeige Wegen eines Problems mit der internen Kühlung wurde das Gerät Rot (blinkend) ausgeschaltet. Wenden Sie sich an den Kundendienst. Es ist ein TEC-Problem aufgetreten. Wenden Sie sich an den Grün (blinkend) Kundendienst. (nur BX503B) -
Seite 11: Zubehör
Bezeichnung der Teile Zubehör Fernbedienung AAA-Batterie Bedienungsanleitung Benutzerhandbuch auf CD Netzkabel Computerkabel Objektivabdeckung ez-net Programm-CD und Schlaufe Sonderzubehör • Dieses Zubehör können Sie über Ihren Fachhändler beziehen. • Wenden Sie sich zum Austausch der Lampe an das Kundendienstpersonal. • Die Lampe ist ein Verschleißteil und muss durch eine neue ersetzt werden, wenn sie ausbrennt. •... -
Seite 12: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Installationsanweisungen * Der Projektor darf nicht unter folgenden Bedingungen aufgestellt werden. Bei Nichtbeachtung kann es zu Fehlfunktionen kom- men, und das Gerät kann beschädigt werden. Sorgen Sie für eine gute Belüftung des Projektors. • Der Projektor ist mit Lüftungsöffnungen ausgestattet •... -
Seite 13: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Stellen Sie den Projektor auf einer stabilen, horizontalen Fläche neben dem PC oder der AV-Quelle auf. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellung und Einrichtung Verwendung des Kensington-Sicherheitssystems • Der Projektor besitzt an der Rückwand einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie dargestellt an. • Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington-Sicherheitssystem. • Weitere Informationen finden Sie unter http://www.kensington.com, der Website der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren, vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Stromkabel ordnungsgemäß an. 2. Entfernen Sie zunächst die Objektivabdeckung. Wird sie nicht entfernt, kann es zu Verformungen aufgrund der durch die Projektorlampe entstehenden Hitze kommen. 3. Drücken Sie die Taste POWER auf der Fernbedienung oder Geräteoberseite. (Die Betriebsanzeige blinkt während der Aufwärmphase der Lampe grün.) •... -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellung und Einrichtung Bild positionieren und scharf stellen Prüfen Sie, ob das Bild auf der Bildwand scharf und vollständig angezeigt wird. Fokusring Zoomring • Drehen Sie am Fokusring (äußerer Ring am Objektiv), um den Bildfokus einzustellen. • Drehen Sie am Zoomring (innerer Ring am Objektiv), um die Bildgröße einzustellen. Um das Bild weiter oben oder unten zu positionieren, können Sie den Fuß... -
Seite 17: Anschluss
Anschluss Anschluss Anschluss an einen PC * Sie können den Projektor an einen Computer mit VGA-, SVGA-, XGA- und SXGA-Ausgängen anschließen. * Die vom Projektor unterstützten Bildschirmauflösungen finden Sie auf Seite 39. * Sie können im Menü „Monitorausgang“ einen RGB-Eingang wählen, der an den Ausgang RGB OUT (RGB1 oder RGB2) ausgegeben wird. -
Seite 18: Anschluss Eines Dvd-Players
Anschluss Anschluss eines DVD-Players * Die Ausgangsbuchsen (Y, PB, PR) des DVD-Players besitzen je nach Gerät die Bezeichnungen Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb, Cr. < Anschluss > Verbinden Sie das DVD-Component-Kabel mit dem RCA für D-Sub- Adapter und dann den RCA für D-Sub-Adapter mit dem Eingang RGB IN 1 des Projektors. -
Seite 19: Funktion
Funktion Funktion * Das OSD (On-Screen Display) in diesem Handbuch weicht möglicherweise von Ihrem Projektor ab. Es handelt sich nur um Beispielabbildungen zur Verdeutlichung der Projektor-Bedienung. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. Einstellungen im Menü VIDEO <... -
Seite 20: Einstellung Der Farbtemperatur
Funktion Einstellung der Farbtemperatur * Um die Werte zu initialisieren (auf die Standardeinstellungen zurückzusetzen), wählen Sie die Option Natürlich 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞ das Menü ＜ ＞ Farbtemperatur Natürlich ＞... -
Seite 21: Funktion Brilliant Color Tm
Funktion Funktion Brilliant Color 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞ das Menü ＞ ＜ Farbtemperatur Natürlich ＜ ＞ Gamma Normal 2. Wählen Sie mit den Tasten ∧ und ∨ die Option Brilliant Color TM Gammakurve Verschieben aus. -
Seite 22: Funktion Farbmanagement
Funktion Funktion Farbmanagement * Mit dieser Funktion kann der Benutzer die Verstärkung, Sättigung und den Farbton für Rot, Grün, Blau, Türkis, Magenta und Gelb individuell einstellen. 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞... -
Seite 23: Einstellungen Im Menü Spezial
Funktion Einstellungen im Menü SPEZIAL Auswahl der Sprache 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ ＞ Sprache (Language) ＜ Englisch und ＞ das Menü ＜ ＞ Seitenverhältnis 4 : 3 ＞ ＜ Overscan 2. -
Seite 24: Funktion Horiz. Spiegeln
Funktion Funktion Horiz. Spiegeln * Mit dieser Funktion wird das projizierte Bild horizontal umgedreht. ＞ Verwenden Sie diese Funktion, wenn Sie Bilder auf die Rückseite einer durchschei ＜ Sprache (Language) Englisch nenden Leinwand projizieren. ＞ ＜ 4 : 3 Seitenverhältnis ＞... -
Seite 25: Funktion Auto-Aus
Funktion Funktion Auto-Aus * Diese Funktion schaltet den Projektor automatisch nach Ablauf der voreingestellten Zeit ab, wenn kein Signal vorhanden ist. ＜ ＞ Sprache (Language) Englisch 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＞ ＜... -
Seite 26: Digital Zoom-Funktion
Funktion Digital Zoom-Funktion * Diese Funktion ist nur im RGB-Eingangsmodus verfügbar. Die Werte für Zoom -/+ und Position kehren zur Standardeinstellung zurück, wenn Sie das Quell- oder Eingangssignal ändern bzw. das Gerät ausschalten. Zoomeinstellung ändern Ändern der Position 1. Drücken Sie die Taste ZOOM auf der Fernbedienung. 1. -
Seite 27: Verwenden Der Trapez-Funktion
Funktion Verwenden der Trapez-Funktion 1. Drücken Sie die Taste KEYSTONE auf der Fernbedienung. 2. Wählen Sie durch Drücken der Tasten ＜ und ＞ eine Option aus. Trapez Rechts unten Links oben Rechts oben Links unten Links oben Links Unten Oben Rechts Hintergrund ＞... -
Seite 28: Auswahl Der Hintergrundfarbe
Funktion Auswahl der Hintergrundfarbe 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞ das Menü Trapez 2. Wählen Sie mit den Tasten ∧ und ∨ die Option Leeres Bild aus. ＞ Leeres Bild ＜... -
Seite 29: Funktion „Monitorausgang
Funktion Funktion „Monitorausgang“ Trapez * Sie können einen der beiden RGB-Eingänge auswählen. ＞ ＜ Leeres Bild Schwarz 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ Bild erfassen und ＞ das Menü Hohe Helligkeit ＞ ＜... -
Seite 30: Überprüfen Der Lampenlebensdauer
Funktion Überprüfen der Lampenlebensdauer 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ Trapez und ＞ das Menü Leeres Bild ＞ ＜ Schwarz Bild erfassen 2. Sie können die Betriebsstunden der Lampe überprüfen. Lampen Modi Hohe Helligkeit ＞... -
Seite 31: Funktion „Phasenlage
Funktion Funktion „Phasenlage“ 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞ das Menü 2. Wählen Sie mit den Tasten ∧ und ∨ die Option Phasenlage aus. Automatische Konfiguration 3. Führen Sie durch Drücken der Tasten ＜ und ＞ die gewünschten Phasenlage Anpassungen vor. -
Seite 32: Serielle Kommunikation
Funktion Serielle Kommunikation * Verbinden Sie den RS-232C-Anschluss mit einem externen Controller (wie beispielsweise ein Computer), und steuern Sie damit extern die Funktionen des Projektors. SET ID 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ Trapez und ＞... - Seite 33 Funktion Befehlsreferenzliste Daten Befehl 1 Befehl 2 Echtdatenzuordnung (hexadezimal) 01. Einschalten 0 - 1 02. Seitenverhältnis 1 - 2, 5 03. Leeres Bild 0 - 1 04. Kontrast 0 - 64 05. Helligkeit 0 - 64 06. Farbe 0 - 64 07.
- Seite 34 Funktion 1. Übertragung [Befehl1][Befehl2][ ][Set ID][ ][Daten][CR] * [Befehl 1] : Erster Befehl zur Gerätesteuerung (k, j, x, ASCII-Code, 1 Zeichen). * [Befehl 2] : Zweiter Befehl zur Gerätesteuerung (ASCII-Code, 1 Zeichen). * [Set ID] : Sie können die Set-ID einstellen, um die gewünschte Projektor-ID im Spezialmenü zu wählen. Siehe vorige Seite. Der Einstellungsbereich liegt zwischen 1 und 99.
- Seite 35 Funktion 04. Kontrast (Befehl: kg) 09. OSD-Auswahl (Befehl: kl) → Einstellung des Bildkontrastes. → Auswahl von OSD Ein/Aus. Übertragung Übertragung [k] [g] [ ] [Set ID] [ ] [Daten] [CR] [k] [lj ] [ ] [Set ID] [ ] [Daten] [CR] Daten Min : 0 bis Max : 64 Daten 0 : OSD-Auswahlmodus Aus * Siehe „Echtdatenzuordnung 1“.
- Seite 36 Funktion 17. Eingangsauswahl (Befehl: xb) 13. Anpassung ADU-Grünverstärkung (Farbe G) (Befehl: jy) → Auswahl der Signalquelle für das Gerät. → Anpassen der Grünverstärkung des Analog-Digital-Umsetzers (RGB). Übertragung Übertragung [x] [b] [ ] [Set ID] [ ] [Daten] [CR] [ j ] [y] [ ] [Set ID] [ ] [Daten] [CR] Daten 20 : Video 60 : RGB1...
-
Seite 37: Funktion Netzwerkeinrichtung
Funktion Funktion Netzwerkeinrichtung Verwenden der Netzwerkeinrichtung Mit dieser Funktion kann der Benutzer den Projektor über das Netzwerk extern steuern. < Verbindungsmethode> Verbinden Sie den Netzwerk-Anschluss (LAN) des Projektors mit dem des Computers. s Automatische Einrichtung < Methode > 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ und ＞... -
Seite 38: Manuelle Einrichtung
Funktion s Manuelle Einrichtung < Methode > 1. Drücken Sie die Taste MENU, und wählen Sie dann mit den Tasten ＜ Trapez und ＞ das Menü Leeres Bild ＞ ＜ Schwarz Bild erfassen ＞ 2. Wählen Sie mit den Tasten ∧ und ∨ die Option Kommunikation aus. Hohe Helligkeit Lampen Modi ＜... -
Seite 39: Informationen
Informationen Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Quelle Auflösung Vertikalfreq. (Hz) Horizontalfreq. (kHz) • Wenn das Eingangssignal nicht vom Projektor unterstützt wird, erscheint die Meldung „Außerhalb des Bereichs“. • Der Projektor unterstützt Bildschirmverbindungen vom Typ DDC1/2B als Plug & Play-Funktion. (Automatische Erkennung des PC-Monitors) •... -
Seite 40: Auswechseln Der Lampe
ꔈ Lassen Sie die Lampe 1 Stunde lang abkühlen, bevor Sie sie ersetzen. ꔈ Ersetzen Sie sie ausschließlich durch baugleiche Lampen. Sie erhalten diese bei einem LG Electronics Service Center. Die Verwendung der Lampen anderer Hersteller kann zu Beschädigungen der Lampe und des Projektors führen. -
Seite 41: Wiederanbringen Der Lampenabdeckung
Informationen Öffnen Sie zum Austausch der Lampe die Lampenabdeckung. Lösen Sie die seitlichen Halteschrauben mit einem Schraubendreher. Heben Sie dann die Schalten Sie den Projektor aus, und ziehen Sie den Lampenabdeckung in Pfeilrichtung an. Netzstecker aus der Steckdose. Stellen Sie den Die Abdeckung nicht nach oben ziehen. -
Seite 42: Befestigen Der Objektivabdeckung Am Projektor
Informationen Über die Lampenkontrolle des Projektors WARNUNG • Nach dem Einschalten des Projektors müssen Sie mindestens 5 Minuten verstreichen lassen, bevor Sie ihn wieder aus- schalten. – Durch häufiges Ein- und Ausschalten kann die Lampe in Mitleidenschaft gezogen werden. • Ziehen Sie das Stromkabel nicht ab, solange der Projektor oder die Lüftung in Betrieb ist. – Die Lampenlebensdauer kann dadurch verringert oder die Lampe beschädigt werden. -
Seite 43: Technische Daten
Informationen Technische Daten BX503B (BX503B-JD) / BX403B (BX403B-JD) MODELL AC 100 - 240 V; 50/60 Hz, BX403B : 3,8 A/BX503B : 4,3 A Strom Auflösung 1024 (horizontal) x 768 (vertikal) Pixel Bildformat horizontal/vertikal 4:3 (horizontal:vertikal) DLP Bildschirmgröße (mm) 17,8 Bildwandformat Weitwinkel: 1,0 bis 7,5 m (Projektionsabstand) Tele: 1,2 bis 8,7 m... - Seite 44 Die Modell- und die Seriennummer des Projek- tors befinden sich auf der Rückseite oder auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs. MODELL SERIENNUMMER...
