Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Notieren Sie sich Modell- und Seriennummer
des Geräts.
Sie finden die Angaben auf dem Typenschild an
der Unterseite des Geräts. Teilen Sie Ihrem

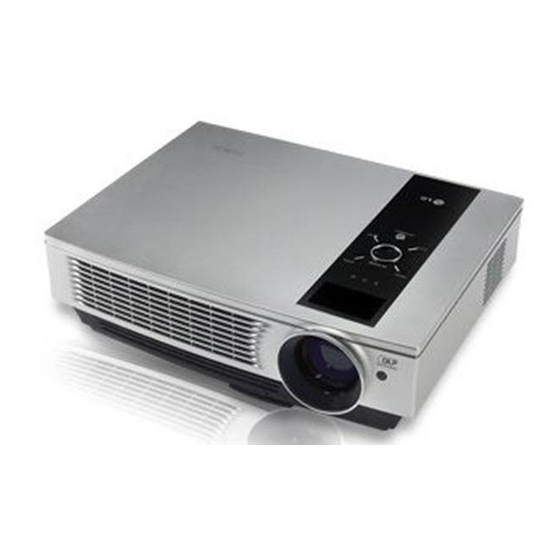

BX401C
Kundendienst die Nummern mit, wenn Sie Hilfe
benötigen.

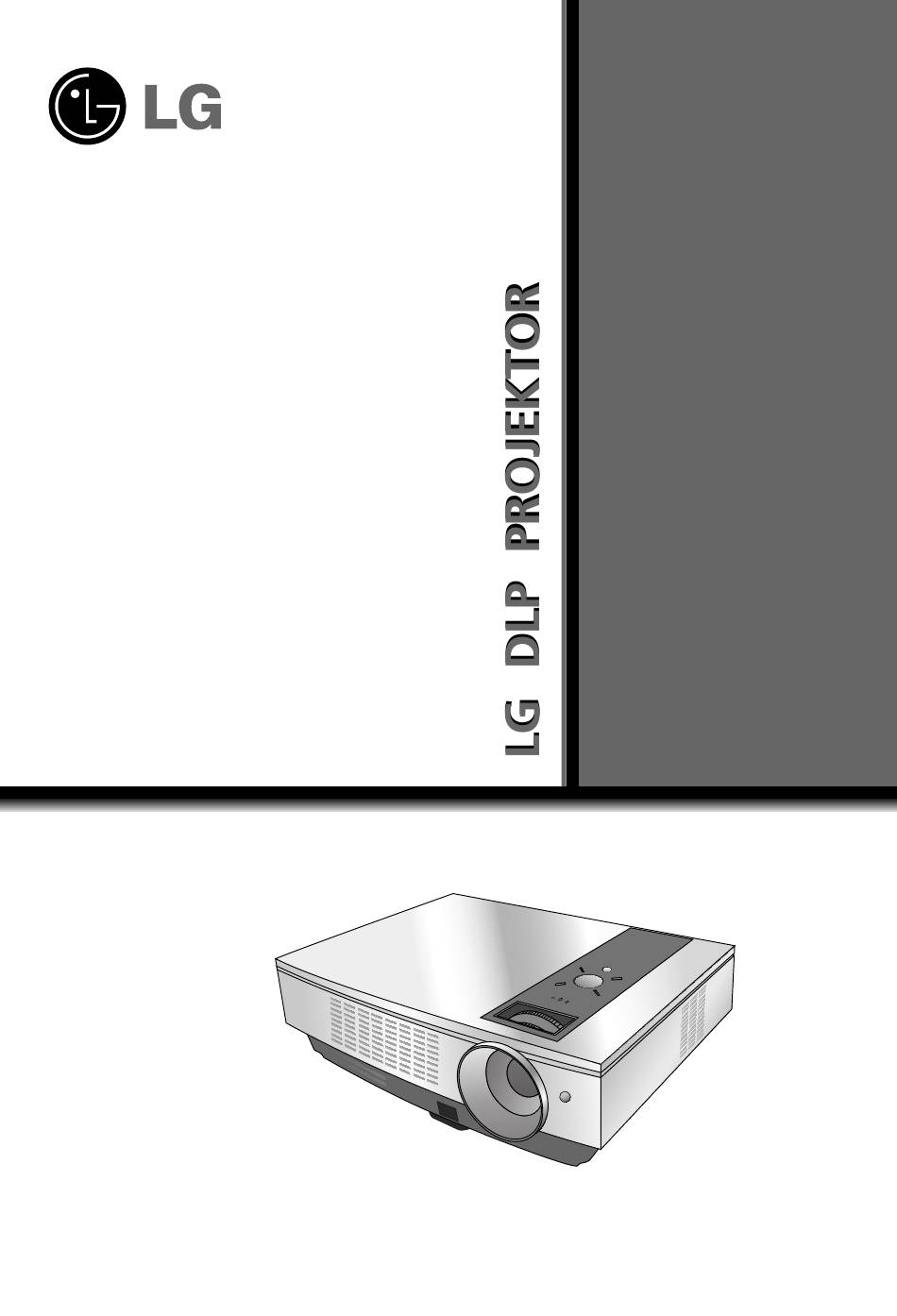

BEDIENUNGSANLEITUNG
Modellnummer :
Seriennummer :
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG BX401C
Inhaltszusammenfassung für LG BX401C
- Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Notieren Sie sich Modell- und Seriennummer des Geräts. Sie finden die Angaben auf dem Typenschild an der Unterseite des Geräts. Teilen Sie Ihrem BX401C Kundendienst die Nummern mit, wenn Sie Hilfe benötigen. BEDIENUNGSANLEITUNG Modellnummer : Seriennummer :...
- Seite 2 DLP PROJEKTOR DLP PROJEKTOR Achtung Dies ist ein Gerät der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise Optionen im Menü Extras .........4 Auswahl der Sprache........23 Bezeichnung der Teile Seitenverhältnis..........23 Gehäuse............7 Einstellung der Overscan-Funktion....23 Verbindungsstück..........7 Horizontal spiegeln .........24 Bedienungsfeld ..........8 Die Funktion Vertikal spiegeln ......24 Fernbedienung ..........9 Abschaltzeit.............24 Einlegen der Batterien ........9 Auto-aus............25 Statusanzeigen am Projektor......10 Präsentations Timer ........25 Zubehör............11 Funktion Digitaler Zoom verwenden....26... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ➟ Die Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG An eine Mehrfachsteckdose sollten nicht zu viele Geräte angeschlossen werden. Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE Den Netzstecker niemals mit Netzstecker beim Herausziehen Netzstecker und Steckdose soll- feuchten Händen berühren. nicht am Kabel festhalten. ten stets staubfrei sein.
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Projektor nicht fallen lassen oder Die Steckdose bei einem Gasleck Schauen Sie nicht in den Erschütterungen aussetzen. niemals berühren. Öffnen Sie die Laserstrahl, da Augenschäden Fenster und lüften Sie. auftreten können! Es besteht die Gefahr von mechanis- chen Beschädigungen oder von Bei Funkenbildung besteht Brand- Verletzungen! -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Gehäuse * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Bedienungsfeld
Bezeichnung der Teile Bedienungsfeld MENU SOURCE Taste MENU Taste SOURCE Öffnen oder Schließen von Menüs. Umschalten zwischen den Betriebsarten RGB (Component), HDMI, Video. Tasten Menüfunktionen einstellen. Tasten AUTO Taste Zur automatischen Einstellung der Anzeige der aktuellen Einstellung und Speichern Bildlage und Verringerung von AUTO von Änderungen. -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung POWER Taste Power MENU SOURCE Taste MENU Taste SOURCE Taste Taste EXIT Taste EXIT Taste LASER Taste AUTO Taste LAMP AUTO LASER LAMP Taste ZOOM Taste SLEEP Taste RATIO RATIO ZOOM SLEEP Brightness Button Taste MODE Taste Contrast MODE Taste BLANK... -
Seite 10: Statusanzeigen Am Projektor
Bezeichnung der Teile Statusanzeigen am Projektor * Die Lampen-, Betriebs- und Temperaturanzeigen an der Oberseite des Projektors zeigen den Betriebszustand des Projektors an. Lampenanzeige Betriebsanzeige Temperaturanzeige Bereitschaft. Grün(blinkend) Die Projektorlampe wird bis zum Einschalten abgekühlt Grün In Betrieb. (Einschalten der Lampe) Orange(blinkend) Projektorlampe kühlt nach dem Ausschalten ab 10 Sec. -
Seite 11: Zubehör
Bezeichnung der Teile Zubehör POWER MENU SOURCE EXIT AUTO LASER LAMP RATIO ZOOM SLEEP MODE STILL BLANK KEYSTONE 1.5V TIMER W.PEAK GAMMA Bedienungsanleitung 2 Batterien Benutzerhandbuch für CD Fernbedienung Netzkabel Computerkabel Objektivdeckel & Gurt Sonderzubehör * Dieses Zubehör können Sie über Ihren Fachhändler beziehen. * Wenden Sie sich zum Auswechseln der Lampe an Ihren Händler. -
Seite 12: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Hinweise zum Aufstellen des Projektors * Der Projektor sollte nur unter folgenden Voraussetzungen aufgestellt werden. Ansonsten besteht die Gefahr von Fehlfunktionen oder Schäden am Gerät. Sorgen Sie für eine gute Belüftung des Projektors. Der Projektor ist mit Lüftungsöffnungen ausgestattet (Ansaug- öffnungen am Boden des Gerätes und Stellen Sie das Gerät nicht auf Teppichen, Vorlegern Abluftöffnungen an der Gerätevorderseite). -
Seite 13: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Montieren Sie den Projektor an einer Wand. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. 3. Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Bildwand abstrahlt. Trifft der Lichtkegel nicht rechtwinklig auf die Bildwand auf, ist das Bild verzerrt. -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellung und Einrichtung Verwendung des Kensington-Sicherheitssystems G Der Projektor besitzt ein “Kensington” Sicherheitsanschluss auf der Geräteseite. Schließen Sie das Kensington- Sicherheitskabel wie dargestellt an. G Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington- Sicherheitssystem. Weitere Informationen finden Sie unter http://www.kensington.com, der Internet Homepage der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Netzkabel an. 2. Nehmen Sie den Objektivdeckel ab. Wenn der Deckel auf dem Objektiv gelassen wird, könnte er sich durch die erzeugte Wärme der Projektorlampe verformen. 3. Drücken Sie die Taste POWER auf der Fernbedienung bzw. auf der Geräteoberseite. (Die grüne Betriebsanzeige blinkt während des Abkühlens der Lampe.) Daraufhin leuchtet die grüne Betriebsanzeige auf und das Bild wird angezeigt. -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellung und Einrichtung Bild positionieren und scharf stellen Prüfen Sie, ob das Bild auf der Fläche scharf und vollständig angezeigt wird. Zoom-Einstellring Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Um die Bildgröße einzustellen, drehen Sie am Zoom-Einstellring des Objektivs (innerer Ring). Um das Bild nach oben oder unten zu verschieben, ziehen Sie die Füße unten am Projektor aus bzw. -
Seite 17: Anschluss
Anschluss Anschluss Anschluss eines PCs * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 37. * Über das Menü Monitorausgang kann ein RGB-Eingang ausgewählt werden, um das Bild über den Anschluss RGB OUT (RGB1 oder RGB2) auszugeben. -
Seite 18: Anschluss Einer Videoquelle
Anschluss Anschluss einer Videoquelle * Am Projektor können ein Videorekorder, ein Camcorder oder eine andere kompatible Bildquelle angeschlossen werden. <VCR> < Anschluss > a. Verbinden Sie die Video-Eingangsbuchsen des Projektors S VIDEO (R) AUDIO (L) VIDEO über das Videokabel mit den Ausgangsbuchsen der A/V- Quelle. -
Seite 19: Funktion
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abweicht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. Optionen im Menü... -
Seite 20: Einstellung Der Farbtemperatur
Funktion Einstellung der Farbtemperatur - Um die Werte auf die Standardeinstellungen zurückzusetzen, wählen Sie die Option Natürlich. 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Natürlich Gamma Normal 2. Drücken Sie die Taste die Option Farbtemperatur Gammakurve verschieben Brilliant color... -
Seite 21: Brilliant Color Funktion
Funktion Brilliant color -Funktion 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur. Natürlich Gamma Normal 2. Drücken Sie die Taste die Option Brilliant color Gammakurve verschieben 3. Wählen Sie mit den Tasten entweder Ein oder Aus. Brilliant color Weissanteil Drücken Sie zweimal die Taste MENU bzw. -
Seite 22: Farbmanagement
Funktion Farbmanagement - This function allows a user to adjust the Gain, Saturation and Hue for Red, Green, Blue, Cyan, Magenta and Yellow individually. 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Natürlich Smart 2. -
Seite 23: Optionen Im Menü Extras
Funktion Optionen im Menü Extras Auswahl der Sprache Sprache(Language) Deutsch 4 : 3 Seitenverhältnis 1. Drücken Sie die Taste MENU und anschließend die Tasten Overscan Auswahl des Menüs. Horiz. Spiegeln Vertik. Spiegeln 2. Drücken Sie die Tasten die Option Sprache (Language) Abschaltzeit Auto-aus 3. -
Seite 24: Horizontal Spiegeln
Funktion Horizontal spiegeln * Mit dieser Funktion wird das Bild horizontal kopfstehend projiziert. * Verwenden Sie diese Funktion zur Rückprojektion eines Bildes. Deutsch Sprache(Language) 1. Drücken Sie die Taste MENU und anschließend die Tasten 4 : 3 Seitenverhältnis Auswahl des Menüs. -
Seite 25: Auto-Aus
Funktion Auto-aus * Falls kein Signal empfangen wird, kann der Projektor mit Hilfe dieser Funktion nach einer festgelegten Zeit automatisch ausgeschaltet werden. 1. Drücken Sie die Taste MENU und anschließend die Tasten Sprache(Language) Deutsch Auswahl des Menüs. 4 : 3 Seitenverhältnis 2. -
Seite 26: Funktion Digitaler Zoom Verwenden
Funktion Funktion Digitaler Zoom verwenden * Diese Funktion ist nur im RGB-Eingangsmodus möglich. Beim Ändern der QUELLE oder des Eingangssignals oder beim Ausschalten des Gerätes werden die Einstellungen für Zoom -/+ und Position auf die Standardeinstellungen zurückgesetzt. Bildlage einstellen Zoom einstellen 1. -
Seite 27: Verwendung Der Trapez-Funktion
Funktion Verwendung der Trapez-Funktion 1. Drücken Sie die Taste Keystone auf der Fernbedienung. 2. Wählen Sie mit den Tasten die Option aus. Keystone Oben links Oben rechts Unten rechts Oben links Unten links Hintergrund Signal Trapez Rücksetz Links Unten Oben Rechts MENU Exit... -
Seite 28: Auswahl Der Hintergrundfarbe
Funktion Auswahl der Hintergrundfarbe 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. 2. Drücken Sie die Tasten die Option Leeres Bild Keystone Leeres Bild Schwarz 3. Drücken Sie die Tasten die gewünschte Farbe aus. Erfasstes Bild Lampen Modi Hohe Helligkeit Der Hintergrund wird von nun an in der gewählten Farbe dargestellt. -
Seite 29: Funktion Monitorausgang Verwenden
Funktion Funktion Monitorausgang verwenden * Es kann einer der beiden RGB-Eingänge gewählt werden. Keystone 1. Drücken Sie die Taste MENU und anschließend die Tasten Leeres Bild Schwarz Auswahl des Menüs. Erfasstes Bild Lampen Modi Hohe Helligkeit 2. Wählen Sie mit den Tasten die Option RGB1 oder RGB2 aus. -
Seite 30: Optionen Im Menü Bildschirm
Funktion Optionen im Menü Bildschirm Automatische Spureinstellung * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatische Einstellung der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion Automatische Spureinstellung ist nur für den RGB-Eingang möglich. 1. Betätigen Sie die Taste AUTO auf der Fernbedienung. Bildlage und Synchronisierung werden automatisch eingestellt. -
Seite 31: Verwendung Der Funktion H-Position
Funktion Verwendung der Funktion H-Position 1. Betätigen Sie die Taste MENU und rufen Sie mit den Tasten das Menü auf. Auto konfig. Taktrate 2. Wählen Sie mit den Tasten den Eintrag aus. H-Position Takt H-Position 3. Stellen Sie mit den Tasten das Bild wie gewünscht ein. -
Seite 32: Rs-232C
RS-232C Einstellung eines externen Steuerungsgerätes * Verbinden Sie den RS-232C-Anschluss mit einem externen Steuerungsgerät (z. B. Computer), um die Projektorfunktionen extern zu steuern. SET ID 1. Betätigen Sie die Taste MENU und rufen Sie mit den Tasten Deutsch Sprache(Language) Menü auf. - Seite 33 RS-232C Referenzliste der Befehle Daten Befehl1 Befehl2 (Hexadezimal) 01. Stromversorgung 0 ~ 1 02. Bildformat 1 ~ 2 03. Bildschirm dunkel 0 ~ 1 04. Kontrast 0 ~ 64 05. Helligkeit 0 ~ 64 06. Farbe 0 ~ 64 07. Farbton 0 ~ 64 08.
- Seite 34 RS-232C Einstellung eines externen Steuerungsgerätes 1. Übertragung [Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr] * [Befehl 1] : Erster Befehl zur Steuerung des Gerätes. (k, j, x, ASCII-Code, 1 Zeichen) * [Befehl 2] : Zweiter Befehl zur Steuerung des Gerätes. (ASCII-Code, 1 Zeichen) * [Set ID] : Im Menü...
- Seite 35 RS-232C 03. Bildschirm dunkel (Befehl:kd) 08. Bildschärfe (Befehl:kk) ➜ Einstellung des Bildschärfe.(Video/Component) ➜ Bildschirmanzeige einblenden/ausblenden. Übertragung Übertragung [k] [k] [ ] [Set ID] [ ] [Daten] [Cr] [k] [d] [ ] [Set ID] [ ] [Daten] [Cr] Daten Min : 0 ~ Max : 64 Daten 0 : Bildschirm dunkel Aus (Bild wird angezeigt) * Siehe “Datenzuweisung 1”.
- Seite 36 RS-232C Einstellung eines externen Steuerungsgerätes 16. Automatische Einstellung (Befehl:ju) 12. ADC-Rotverstärkung einstellen (Befehl:jw) ➜ Zur automatischen Einstellung der Bildlage und erringerung von ➜ ADC-Rotverstärkung einstellen. (RGB) Bildverwackelungen. Nur im RGB-Modus möglich. Übertragung Übertragung [ j ] [w] [ ] [Set ID] [ ] [Daten] [Cr] [ j ] [u] [ ] [Set ID] [ ] [Daten] [Cr] Daten Min : 0 ~ Max : 64...
-
Seite 37: Informationen
Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Quellen Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) * Wenn das Eingangssignal nicht vom Projektor unterstützt wird, erscheint die Meldung „Ausserhalb der Frequenz“. * Der Projektor unterstützt Typ DDC1/2B als Plug & Play- Funktion (Automatische Erkennung des PC-Monitors). -
Seite 38: Austauschen Der Lampe
Anzeige stetig orange leuchtet. - Die Lampe sollte vor dem Austauschen mindestens eine Stunde lang abkühlen. - Die Lampe darf nur durch eine Lampe gleichen Typs des LG Electronics-Kundendienstes ersetzt werden. Bei Verwendung anderer Lampentypen könnten Projektor sowie Lampe beschädigt werden. - Seite 39 Informationen Austauschen der Lampe Schalten Sie den Projektor aus und ziehen Sie den Lösen Sie die Schrauben der Lampenab Netzstecker. Legen Sie den Projektor mit der deckung mit einem Schraubenzieher oder ei Objektivseite nach unten auf eine weiche Unterlage, nem flachen Gegenstand. um Schäden an der Linse zu vermeiden.
-
Seite 40: Steuerung Der Projektorlampe
Informationen Steuerung der Projektorlampe WARNUNG Der Projektor darf frühestens fünf Minuten nach dem Einschalten wieder ausgeschaltet werden. - Häufiges Ein- und Ausschalten kann die Lebensdauer der Lampe verkürzen. Das Netzkabel nicht bei eingeschaltetem Projektor und laufendem Kühlungslüfter abziehen. - Die Lampe könnte beschädigt werden und die Lebensdauer der Lampe verkürzt sich. Die Lebensdauer des Projektors richtet sich stark nach den Betriebsgewohnheiten sowie nach der Pflege des Gerätes. -
Seite 41: Technische Daten
Informationen Technische Daten BX401C (BX401C-JD) MODELL 1024(Horizontal) x 768(Vertical)pixel Auflösung 4:3(horizontal:vertical) Bildformat horizontal/vertikal 0,7 Zoll Größe der DLP-Anzeige Wide : 1,26 ~ 9,63m(40 ~ 300 Zoll) Bildwandformat (Projektionsabstand) Tele : 1,50 ~ 11,47m(40 ~ 300 Zoll) 100% Projektionsoffset Reichweite der Fernbedienung 1:1,2 Vergrößerung...
