Inhaltszusammenfassung für LG BE320-SD

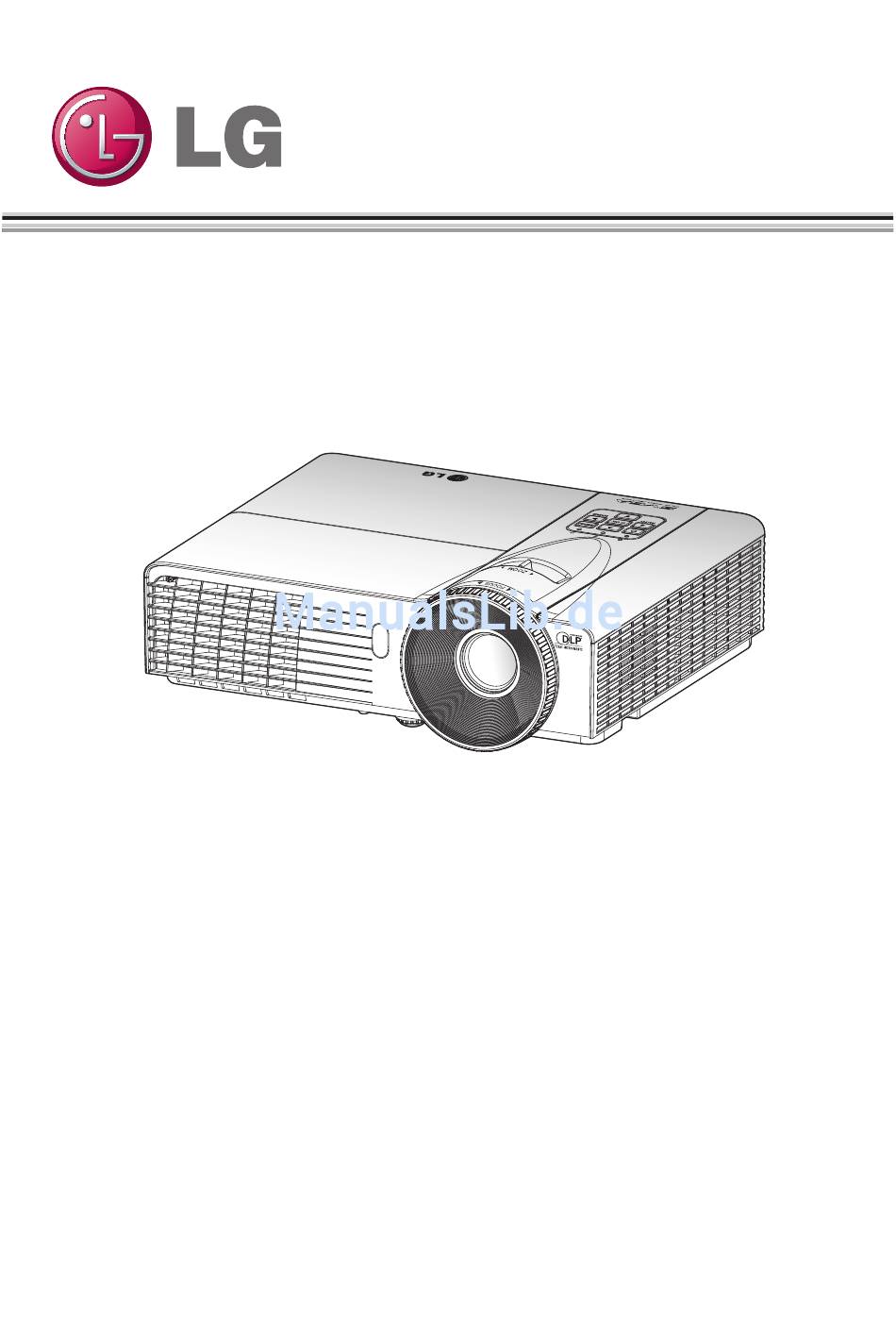

- Seite 1 DLP-Projektor BE320-SD Bedienungsanleitung www.lg.com P/N: SAC30190915 Rev. A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anhänge Inhaltsverzeichnis Fehlerbehebung........... 37 Benutzungshinweise Auswechseln.der.Lampe........42 Kompatible.Modi........... 44 Sicherheitshinweise..........2 Computer-Kompatibilität.(analog,.PC)....44 RGB-zu-Cinch-Adapter......... 44 Einführung Pinbelegung............45 Produktmerkmale........... 5 Buchse:.RS232-Polzuordnung......45 Lieferumfang............6 RS232-Protokollfunktionsliste......46 Produktübersicht............. 7 Abmessungen............49 Anschlussbuchsen. -
Seite 3: Benutzungshinweise
Benutzungshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise, um eine mögliche Beschädigung oder unvorschriftsmäßige Verwendung des Pro- jektors zu vermeiden. Sicherheitshinweise werden in zwei Formaten angegeben, siehe unten. WARNUNG: Eine Missachtung dieser Anweisung kann zu schweren oder sogar tödlichen Verletzungen führen. ANMERKUNG: Eine Missachtung dieser Anweisung kann zu Verletzungen führen oder eine Beschä- digung des Projektors verursachen. - Seite 4 Benutzungshinweise Stromversorgung WARNUNG Fassen Sie den Netzstecker nie- Schließen Sie nicht zu viele Geräte Sorgen Sie dafür, dass Stecker mals mit nassen Händen an. an einer Netzsteckdose an. und Steckdose nicht verstauben. Andernfalls besteht Stromschlag- Andernfalls kann die Steckdose In diesem Fall besteht Brand- gefahr! überhitzen und Feuer fangen! gefahr!
- Seite 5 Benutzungshinweise Gebrauch WARNUNG Berühren Sie den Projektor nicht, wenn Blicken Sie nicht direkt in den Laserstrahl; Öffnen Sie immer das Objektivfach bzw. er sich in einem Raum befindet, in dem andernfalls drohen Augenverletzungen! entfernen Sie die Objektivabdeckung, Gas austritt. wenn die Projektorlampe eingeschaltet ist. Andernfalls besteht Brandgefahr durch Funkenschlag.
-
Seite 6: Einführung
Einführung Produktmerkmale ■ Native SVGA-Auflösung (800 x 600) ■ RGB-Monitordurchschleife (funktioniert im Bereitschaftsmodus > 0,5 W) ■ BrilliantColor Technologie ■ Steuerung über RS232C ■ Schnelles Abschalten Dieses Gerät erfüllt die EMV-Anforderungen für Heimgeräte (Klasse B) und dient dem Heimgebrauch. Dieses Gerät kann in allen Regionen genutzt werden. Englisch Detusch... -
Seite 7: Lieferumfang
Vorgaben in einzelnen Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem Zubehör ausgeliefert. Batterie Netzkabel RGB-Kabel befindet sich in der Fernbedienung. OWNER’S MANUAL PROJECTOR BE320-SD http://www.lg.com P/N 36.8PC01G001-A Copyright © 2012 LGE, All Rights Reserved. Benutzerhandbuch Deutsch... -
Seite 8: Produktübersicht
Einführung Produktübersicht 1. Bedienfeld 2. Zoomregler 3. Fokusring 4. Lampenabdeckung 5. Schraube der Lampenabdeckung 6. Fernbedienungssensor 7. Winkelverstellbare Füße 8. Objektiv 9. Lüftungsschlitze (Einlass) 10. Lüftungsschlitze (Auslass) Englisch Detusch... -
Seite 9: Anschlussbuchsen
Einführung Anschlussbuchsen 1. VIDEO-Buchse 4. RS232C-Steuerungsport 2. RGB OUT-Buchse 5. Netzanschluss 3. RGB-Eingang 6. Kensington -Schloss Kensington-Sicherheitssystem An der Rückseite des Projektors befindet sich ein Anschluss für ein Kensington-Sicherheitsschloss. Schließen Sie das Kabel des Kensington-Sicherheitssystems wie unten gezeigt an. Ausführliche Installations- und ... -
Seite 10: Bedienfeld
Einführung Bedienfeld Siehe “Ein-/Ausschalten des POWER Projektors” auf Seite 16~17. AUTO Synchronisiert den Projektor automatisch mit den VGA- (RGB) und Videosignal-Eingangsquellen. Mit dieser Taste bestätigen Sie Ihre Auswahl. MENU Drücken Sie "MENU", um das Bildschirmmenü (OSD-Menü) zu öffnen. Drücken Sie zum Beenden des OSD-Menüs erneut auf “MENU”. -
Seite 11: Einlegen.der.batterien.in.die.fernbedienung
Einführung Einlegen der Batterien in die Fernbedienung Vorgehensweise 1. Entfernen Sie die Batteriehalterung, indem Sie die seitliche Entriegelung fest herunterdrücken und die Batteriehalterung herausziehen. 2. Setzen Sie eine CR2025-Knopfzelle ein; beachten Sie bei der Ausrichtung der Pole die Kennzeichnungen in der Batteriehalterung. -
Seite 12: Fernbedienung
Einführung Fernbedienung Der Projektor kann nur mit der POWER- Taste am Projektor ein- oder ausgeschaltet werden. Alle Funktionen des Projektors können mit der Fernbedienung benutzt werden. Passen Sie auf, dass Sie die Fernbedienung nicht verlieren. Infrarotsender Der Infrarotsender übermittelt Signale an den Projektor. - Seite 13 Einführung Sleep Mit der „SLEEP“-Taste stellen Sie die Zeit bis zu Abschaltung ein Der Projektor wird automatisch ausgeschaltet, wenn der Countdown abgelaufen ist. (in Minuten). Still Hält das Bild auf dem Bildschirm an. Drücken Sie die Taste noch einmal, um die Wiedergabe fortzusetzen. Blank Mit dieser Funktion wählen Sie die Farbe der Leeranzeige.
-
Seite 14: Reichweite.der.fernbedienung
Einführung Reichweite der Fernbedienung 23,0’ (7m) Ca.15° Richten Sie die Fernbedienung auf den Projektor (Infrarotempfänger), wenn Sie eine Taste drücken. Die maximale Reichweite der Fernbedienung beträgt ca. 7 m, bei einem Winkel von max. 30° zur Projektorvorderseite. Englisch Detusch... -
Seite 15: Installation
Installation Anschließen des Projektors Verbinden mit dem Computer/Notebook Wegen unterschiedlichen Vorgaben in einzelnen Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem Zubehör ausgeliefert. 1........................Netzkabel 2................Monitorausgangskabel (optional) 3.........................RGB-Kabel 4..................RS232C-Kabel (optional) Sonderzubehör Besuchen Sie zum Kauf optionalen Zubehörs einen Elektrofachhandel bzw. Online-Shop oder wenden Sie sich an den Fachhändler, bei dem Sie dieses Produkt erworben haben. -
Seite 16: Verbinden.mit.video
Installation Verbinden mit Video DVD-Player, Set-Top-Box HDTV-Empfänger Videoausgang Wegen unterschiedlichen Vorgaben in einzelnen Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem Zubehör ausgeliefert. (＊) Wenn Sie einen HDTV anschließen möchten, sollten Sie den „RGB- zu-Cinch-Adapter“ kaufen. 1........................ -
Seite 17: Ein-/Ausschalten.des.projektors
Installation Ein-/Ausschalten des Projektors Einschalten des Projektors 1. Versichern Sie sich, dass Netz- und Signalkabel sicher angesteckt sind. Die Betriebs-LED leuchtet daraufhin orange. 2. Schalten Sie die Lampe ein, indem Sie am Bedienfeld oder an der Fernbedienung auf “POWER ”... -
Seite 18: Ausschalten.des.projektors
Installation Ausschalten des Projektors 1. Drücken Sie zum Abschalten des Projektors die „POWER “-Taste; eine Meldung wird wie nachstehend dargestellt angezeigt. 2. Drücken Sie zur Bestätigung noch einmal auf die “POWER ”-Taste. 3. Der Lüfter setzt den Betrieb zur Kühlung fort, die Betriebs-LED blinkt orange. -
Seite 19: Einstellen.des.projektionsbildes
Installation Einstellen des Projektionsbildes Einstellung der Höhe des Projektorbildes Der Projektor hat verstellbare Füße, damit der Bild- schirm durch Heben oder Senken des Bildes ausgefüllt werden kann. Bild heben/senken: Stellen Sie den Anzeigewinkel über die verstellbaren Füße ein. Der Projektor ... -
Seite 20: Einstellen.des.zoomfaktors/Fokus
Installation Einstellen des Zoomfaktors/Fokus Um das Bild scharf einzustellen, drehen Sie bitte den Fokusring, bis das Bild klar erscheint. Der Projektor unterstützt mit mechanischer Verschiebung Projektionsentfernungen von 1,0 m bis 12,0 m. Durch Drehen des Zoomreglers können Sie das Projektionsbild vergrößern oder verkleinern. - Seite 21 Installation Leinwandgröße, B x H Projektionsabstand (D) Diagonale Versatz (Hd) Länge (Zoll) (Meter) (Zoll) (Meter) (Fuß) einer 4:3- Leinwand Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Fuß) 0,610 0,457 1,183 1,301 3,880 4,268 0,069 0,225 0,813 0,610 1,577 1,735 5,173 5,691 0,091...
-
Seite 22: Bedienung
Bedienung OSD-Anzeige Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung 1. Drücken Sie auf "MENU" auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. 2. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü... -
Seite 23: Bild
Bedienung BILD Bildmodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkeinstellungen. Mit oder wählen Sie das gewünschte Element aus. Präsentation: Dieser Modus eignet sich zur Anzeige vor Publikum in Verbindung mit einem PC. Wenn Sie Hell. Hoch: Dieser Modus empfiehlt sich zur Erzielung ... -
Seite 24: Farbsättigung
Bedienung Drücken Sie auf , um den Kontrast zu verringern. Drücken Sie auf , um den Kontrast zu erhöhen. Schärfe Hier stellen Sie die Bildschärfe ein. (Bereich: 0~31) Die Funktionen Drücken Sie auf , um die Schärfe zu verringern. ... -
Seite 25: Bild.|.Erweitert
Bedienung BILD | Erweitert Gamma Hier können Sie einen Gamma-Wert auswählen, um die beste Bildqualität von der Eingabe zu erhalten. Film: Dieser Modus empfiehlt sich bei Filmen. Video: Dieser Modus empfiehlt sich bei Videos oder Fernsehsendungen. Grafiken: Dieser Modus empfiehlt sich bei Bildern. ... -
Seite 26: Bild.|.Erweitert.|.Farbe
Bedienung BILD | Erweitert | Farbe Farbe Rot Verstärkung/Grün Verstärkung/Blau Verstärkung/Zyan Verstärkung/Magenta Verstärkung/Gelb Verstärkung/Rot Grundeinstell./Grün Grundeinstell./Blau Grundeinstell.: Wählen Sie mit oder zwischen Rot, Grün, Blau, Zyan, Magenta und Gelb. Passen Sie dann mit oder die Einstellung an. (Bereich: -50 bis 50) Reset Wählen Sie zum Rücksetzen von „Farbe“... -
Seite 27: Bildschirm
Bedienung BILDSCHIRM Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format eignet sich für Bildmaterial im Format 4:3. 16:9: Dieses Format nutzen Sie für 16:9-Eingangsquellen wie HDTV und für Breitbild-Fernsehgeräte erweiterte DVDs 16:10: Dieses Format eignet sich für 16×10-Eingangsquellen wie ... - Seite 28 Bedienung Drücken Sie auf , um das Bild auf dem Projektionsbildschirm zu verkleinern. Drücken Sie auf , zum Vergrößern des Bildes auf der Projektionsfläche. H Image Shift Damit verschieben Sie horizontal die Lage des Projektionsbildes. (Bereich: -50~50) V Image Shift Damit verschieben Sie vertikal die Lage des Projektionsbildes.
-
Seite 29: Einstellungen
Bedienung EINSTELLUNGEN Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs oder , wählen Sie dann mit oder die gewünschte Sprache. Drücken Sie auf "OK", um Ihre Auswahl zu bestätigen. Ausrichtung Front unten Dies ist die werkseitige Einstellung. -
Seite 30: Menüposition
Bedienung Hinten oben Bei Auswahl dieser Funktion wird das Bild gespiegelt und auf den Kopf gestellt. Die Projektion erfolgt von einem deckenmontierten Projektor hinter einer durchsichtigen Leinwand. Menüposition Hier stellen Sie die Position des Menüs auf dem Bildschirm ein. Projektor-ID Die ID können Sie im Menü... -
Seite 31: Einstellungen.|.Signal
Bedienung EINSTELLUNGEN | Signal Phase Die Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen. (Bereich: 0~31) Die Funktion "Signal" ist nur bei Takt einer analogen VGA- Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Signalquelle (RGB) Computergrafikkarte anpassen. -
Seite 32: Einstellungen.|.Erweitert
Bedienung EINSTELLUNGEN | Erweitert Logo Mit dieser Funktion legen Sie das gewünschte Standard-Startbild fest. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. Ein: Das LG-Startbild. (Standard) Inaktiv: Kein Logo wird angezeigt. Zurück Rückkehr zum vorherigen Menü. Englisch... -
Seite 33: Optionen
Bedienung OPTIONEN Eingangssuche Bei Auswahl von „Ein“ sucht der Projektor nach anderen Signalen, falls das aktuelle Eingangssignal verlorengeht. Bei Auswahl von „Inaktiv“ sucht der Projektor nur an einem angegebenen Anschlussport. Gebläsemodus AUTO: Die integrierten Lüfter laufen automatisch bei ... -
Seite 34: Optionen.|.Lampeneinstellungen
Bedienung Optionen | Lampeneinstellungen Lampenbetriebsstunden (Normal) Hier wird die Projektionsdauer im Normalmodus angezeigt. Lampenbetriebsstunden (ECO) Hier wird die Projektionsdauer im ECO-Modus angezeigt. Lampenlebensdauer-Hinweis Ein: Wählen Sie “Ein”, um eine Warnung anzuzeigen, wenn die Lebensdauer der Lampe zu Ende geht. Inaktiv: Wählen Sie “Inaktiv”, um keine Warnung anzuzeigen, ... -
Seite 35: Optionen.|.Information
Bedienung OPTIONEN | Information Quelle Zeigt die Art des Eingangs an. Auflösung (Auflösung oder Video) Alle Funktionen unter Information Zeigt die aktuelle Anzeigeauflösung. zeigen nur den Projektorstatus an. Eco-betriebsart Zeigt den ECO-Modus. Schlaftimer-Countdown Zeigt den Countdown-Timer an. Zurück Rückkehr zum vorherigen Menü. Deutsch... -
Seite 36: Optionen.|.Erweitert
Bedienung OPTIONEN | Erweitert Standby-modus Stromspar: Wählen Sie "Ein", um den Stromverbrauch noch mehr zu sparen (< 0,5 W). Normal: Durch Auswahl von „Normal“ kehren Sie in den normalen Bereitschaftsmodus zurück; der „MONITOR OUT“-Port wird aktiviert. Direct Power On Wählen Sie "Ein", um den Modus "Direkt einschalten"... - Seite 37 Bedienung Auto-Bereitschaft (Std.) Hier stellen Sie den Countdown-Timer ein. Der Countdown beginnt, wenn der Projektor nicht per Bedienfeld oder Fernbedie- nung gesteuert wird. Der Projektor wird automatisch ausgeschal- tet, wenn der Countdown abgelaufen ist. (Bereich: 4, 6, 8 Std.) Bedienfeld-sperre Wenn die Bedienfeldsperre eingeschaltet ist, wird das Bedienfeld gesperrt.
-
Seite 38: Anhänge
Asus [Fn]+[F8] HP/Compaq [Fn]+[F4] Dell [Fn] + [F8] NEC [Fn]+[F3] LG [Fn]+[F7] Toshiba [Fn]+[F5] Mac Apple: System Preference Display Arrangement Mirror display Wenn Sie Probleme bei der Änderung der Auflösung haben oder ... - Seite 39 Anhänge Problem: Der Bildschirm des Notebooks oder PowerBook- Computers zeigt die Präsentation nicht an. Bei Verwendung eines Notebook-PCs: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, entnehmen Sie bitte der Bedienungsanleitung Ihres Computers.
- Seite 40 Anhänge Problem: Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langgestreckt. Der Projektor erkennt 16:9 DVDs automatisch und stellt das Seitenverhältnis durch Digitalisierung auf volle Bildschirmgröße bei 4:3 Standardeinstellung ein. Sofern das Bild nach wie vor gestreckt sein sollte, müssen Sie ebenfalls das Seitenverhältnis wie folgt ändern: Bitte wählen Sie an Ihrem DVD-Player das Seitenverhältnis 4:3 für ...
- Seite 41 Anhänge Problem: LED-Meldungen. Betriebs-LED Lampe-LED Temp-LED Meldung (Grün) (Orange) (Rot) (Rot) Standby (Netzkabel angeschlossen) Normal (eingeschaltet) Eingeschaltet (Aufwärmen) Blinkend Ausgeschaltet (Abkühlen: Keine Blinkend Tasteneingabe möglich) Fehler (Lampe versagt) Fehler (Gebläse versagt) Blinkend Fehler (Überhitzt) Fehler (Farbrad) Blinkend Dauerlicht => Kein Licht => Deutsch...
- Seite 42 Anhänge Problem: Erinnerungsmeldungen Übertemperatur - der Projektor hat die empfohlene Betriebstemperatur überschritten und muss abkühlen, ehe er benutzt werden kann. Lampe austauschen - die Lampe hat das Ende ihrer Nutzungsdauer fast erreicht. Bereiten Sie sich auf einen baldigen Lampenwechsel vor.
-
Seite 43: Auswechseln.der.lampe
Anhänge Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Es wird eine Warnmeldung angezeigt Wenn Sie diese Meldung sehen, wenden Sie sich bitte baldmöglichst an Ihren Händler oder das nächste Kundendienstzentrum, um die Lampe auszuwechseln. Stellen Sie sicher, dass sich der Projektor mindestens 45 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln. - Seite 44 Anhänge Die Schrauben an der Lampenabdeckung und an der Lampe selbst können nicht gelöst werden. Berühren Sie nicht das Glas der Lampe. Durch Fett, das sich von der Haut auf die Lampe überträgt, kann die Lampe zerstört werden. Reinigen Sie das Lampenmodul mit einem trockenen...
-
Seite 45: Kompatible.modi
Anhänge Kompatible Modi Computer-Kompatibilität (analog, PC) V-Sync H-Sync Modi Auflösung (Hz) (kHz) 640 x 350 31,50 640 x 480 31,50 640 x 480 37,90 640 x 480 37,50 720 x 400 31,50 SVGA 800 x 600 35,20 800 x 600 37,90 800 x 600 48,10... -
Seite 46: Pinbelegung
Anhänge Pinbelegung Buchse: RS232-Polzuordnung Funktion Pol-Nr. (von der Projektorrückseite) ERDE Empfangene Daten (RXD) Gesendete Daten (TXD) ERDE ERDE ERDE ERDE ERDE ERDE Englisch Detusch... -
Seite 47: Rs232-Protokollfunktionsliste
Anhänge RS232-Protokollfunktionsliste Projektorrückmeldung (Bestanden): P Baudrate: 9600 Projektorrückmeldung Datenbit: 8 1. Es gibt ein <CR> nach (Fehlgeschlagen): F Parität: Kein allen ASCII-Befehlen. XX=00 - 99, ID des Projektors, Stoppbit: 1 2. 0D ist der HEX-Code XX=00 bedeutet alle Projektoren Flusskontrolle: Kein für <CR>... - Seite 48 Anhänge ~XX61 n 7E 30 30 36 31 20 a 0D Overscan n = 0 (a=30) ~ 3 (a=33) ~XX62 n 7E 30 30 36 32 20 a 0D Digital Zoom n = -20 (a=2D 32 30) ~ 100 (a=31 30 30) ~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift...
- Seite 49 Anhänge SEND from projector automatically ------------------------------------------------------------------------------------------------------------------------------------------------------------------- ASCII Code HEX Code Function Projector Return Description when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n : 0/1/2/3/4/5/6/7 = Standby/Warming/Cooling/Out of Range/Lamp fail/ Fan Lock/Over Temperature/Lamp Hours Running Out Fan Lock/Over Temperature/Lamp Hours Running Out ------------------------------------------------------------------------------------------------------------------------------------------------------------------- READ from projector -------------------------------------------------------------------------------------------------------------------------------------------------------------------...
-
Seite 50: Abmessungen
Anhänge Abmessungen 。 206,00 Objektivmitte 96,15 29,00 9,00 。 FOCUS 288,00 Schraubenlöcher für Deckenmontage 55,00 55,00 Schraube: M3 Tiefe: 7,0 mm 70,80 134,80 153,20 Einheit: mm Englisch Detusch... -
Seite 51: Spezifikationen
Anhänge Spezifikationen Auflösung (Pixel) 800 x 600 Seitenverhältnis Panelgröße 0,55 Zoll, SVGA, DMD Projektionsabstand 1,0 – 12,0 m (mechanischer Abstand) Projektionsverhältnis 1,93 – 2,15, mit 1,1fachem Zoom Stromversorgung 100 – 240 V Wechselspannung bei 50/60 Hz • 180-W-Lampe bei Normalbetrieb •... -
Seite 52: Bestimmungen.und.sicherheitshinweise
Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf. FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. -
Seite 53: Remarque À L'intention Des Utilisateurs Canadiens
Anhänge Betriebsbedingungen Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC- Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen.
