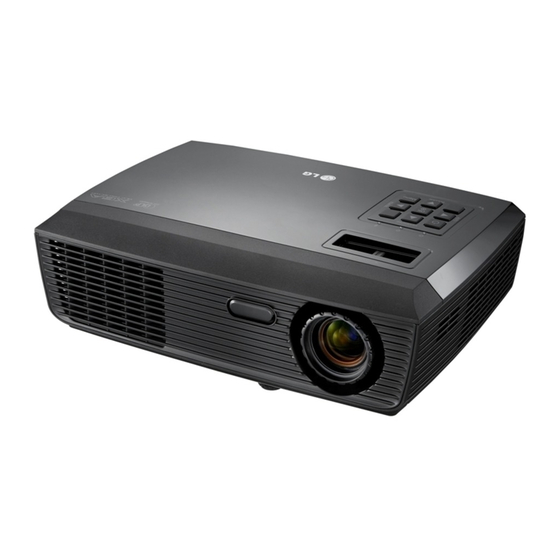

LG BX275 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Sicherheitshinweise ............................................... 2
Produktmerkmale................................................... 5
Lieferumfang .......................................................... 6
Sonderzubehör ................................................... 6
Produktübersicht .................................................... 7
Anschlussbuchsen .............................................. 8
Bedienfeld ........................................................... 9
Fernbedienung .................................................. 10
Reichweite der Fernbedienung ......................... 12
Anschließen des Projektors ................................. 13
Verbinden mit dem Computer/Notebook........... 13
Verbinden mit Video .......................................... 14
Ein-/Ausschalten des Projektors .......................... 15
Einschalten des Projektors ............................... 15
Ausschalten des Projektors .............................. 16
Warnanzeigen ................................................... 17
Einstellen des Projektionsbildes .......................... 18
Einstellung der Höhe des Projektorbildes ......... 18
Einstellung des Zoomfaktors/Fokus .................. 19
Einstellung der Bildgröße .................................. 19
OSD-Anzeige ....................................................... 20
Bedienung ......................................................... 20
BILD .................................................................. 21
BILD | Erweitert ................................................. 23
BILD | Erweitert | Farbe .................................... 24
BILD | Erweitert | Eingang................................. 24
BILDSCHIRM .................................................... 25
EINSTELLUNGEN | Sprache ........................... 27
EINSTELLUNGEN ............................................ 27
EINSTELLUNGEN | Signal ............................... 29
EINSTELLUNGEN | Erweitert ........................... 30
OPTIONEN ....................................................... 31
OPTIONEN | Erweitert ...................................... 32
OPTIONEN | Lampeneinst. .............................. 33
Inhaltsverzeichnis
Fehlerbehebung................................................... 34
Auswechseln der Lampe ..................................... 39
Computerkompatibilität ........................................ 40
Pinbelegung ......................................................... 41
Buchse: Mini DIN 3-polig .................................. 41
Bestimmungen und Sicherheitshinweise ............. 42
Abmessungen ...................................................... 44
1
Englisch
Deutsch
Inhaltsverzeichnis
Verwandte Anleitungen für LG BX275
Inhaltszusammenfassung für LG BX275
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Anhänge Fehlerbehebung........... 34 Benutzungshinweise Auswechseln der Lampe ........39 Sicherheitshinweise ..........2 Computerkompatibilität ........40 Pinbelegung ............41 Buchse: Analog RGB (Mini D-sub 15-polig)..41 Einführung Buchse: Mini DIN 3-polig ........41 Produktmerkmale........... 5 Bestimmungen und Sicherheitshinweise ..... 42 Lieferumfang ............ -
Seite 2: Benutzungshinweise
Benutzungshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise, um eine mögliche Beschädigung oder unvorschriftsmäßige Verwendung des Projektors zu vermeiden. Sicherheitshinweise werden in zwei Formaten angegeben, siehe unten. WARNUNG: Eine Missachtung dieser Anweisung kann zu schweren oder sogar tödlichen Verletzungen führen. ANMERKUNG: Eine Missachtung dieser Anweisung kann zu Verletzungen führen oder eine Beschädigung des Projektors verursachen. -
Seite 3: Stromversorgung
Benutzungshinweise Stromversorgung WARNUNG Fassen Sie den Netzstecker niemals Schließen Sie nicht zu viele Geräte an Sorgen Sie dafür, dass Stecker und mit nassen Händen an. einer Netzsteckdose an. Steckdose nicht verstauben. Andernfalls besteht Stromschlaggefahr! Andernfalls kann die Steckdose Andernfalls besteht Brandgefahr! überhitzen und Feuer fangen! Stromversorgung ANMERKUNG... - Seite 4 Benutzungshinweise Gebrauch WARNUNG Berühren Sie den Projektor nicht, Blicken Sie nicht direkt in den Öffnen Sie immer das wenn er sich in einem Raum befindet, Laserstrahl; andernfalls drohen Objektivfach bzw. entfernen Sie in dem Gas austritt. Augenverletzungen! die Objektivabdeckung, wenn die Projektorlampe eingeschaltet ist.
-
Seite 5: Einführung
Einführung Produktmerkmale Dieses Produkt ist ein XGA/SVGA Single Chip 0,55” Projektor. Ausgezeichnete Eigenschaften sind unter ® anderem: XGA (1024x768) / SVGA (800x600) native Auflösung ■ Ein integrierter Lautsprecher mit 2-Watt-Verstärker ■ HDTV-kompatibel (720p, 1080i/p) ■ VGA-Monitordurchschleife (funktioniert im ■ Bereitschaftsmodus > 1 W) BrilliantColor Technologie ■... -
Seite 6: Lieferumfang
Einführung Lieferumfang Im Lieferumfang des Projektors sind alle unten gezeigten Teile enthalten. Kontrollieren Sie, ob Ihr Gerät vollständig ist. Wenn etwas fehlt, müssen Sie sofort Ihren Fachhändler benachrichtigen. CR2025 Wegen Projektor mit Funkfernbedienung Batterie unterschiedlichen Objektivabdeckung Vorgaben in einzelnen Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem... -
Seite 7: Produktübersicht
Einführung Produktübersicht Luftstrom 1. Bedienfeld 2. Fernbedienungssensor 3. Zoomring 4. Lüftungsschlitze (Einlass) 5. Lautsprecher 6. Fokusring 7. Lüftungsschlitze (Auslass) 8. Objektiv 9. Objektivabdeckung Englisch Deutsch... -
Seite 8: Anschlussbuchsen
Einführung Anschlussbuchsen AUDIO-IN RGB IN RGB OUT S-VIDEO VIDEO RS232C Installing and Composition 1. RGB IN-Buchse 2. S-VIDEO-Buchse 3. VIDEO-Buchse 4. RS232C-Buchse 5. RGB OUT-Buchse 6. AUDIO-IN-Eingang 7. Netzanschluss 8. Kensington -Schloss Kensington-Sicherheitssystem A n diesem Projektor befindet sich ein Anschluss für ein Kensington-Sicherheitsschloss (an der ... -
Seite 9: Bedienfeld
Einführung Bedienfeld Menu STROM- Siehe “Ein-/Ausschalten des SCHALTER Projektors” auf Seite 15~16. Betriebs-LED Diese LED zeigt den Projektorstatus Lampe-LED Diese LED zeigt den Status der Projektorlampe an. Temp-LED Diese LED zeigt den Temperaturzustand des Projektors an. KEYSTONE Mit dieser Taste wird die Bildverzerrung korrigiert, die durch Kippen des Projektors entsteht. -
Seite 10: Fernbedienung
Einführung Fernbedienung Entfernen Sie vor dem ersten Gebrauch der Fernbedienung die Schutzfolie. Hinweise zum Einlegen der Batterien siehe Seite 12. Infrarotsender Der Infrarotsender übermittelt Signale an den Projektor. Image Wählen Sie unter Präsentation, Hell, Film, sRGB, Tafel, Klassenraum, Der Projektor kann Benutzer1 und Benutzer2 den nur mit der POWER- Taste am Projektor... - Seite 11 Einführung Auto Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert. Menu Drücken Sie “Menu”, um die Anzeige auf dem Bildschirm (OSD) zu öffnen (öffnet die Hauptebene im OSD-Menü) Mit dieser Taste wird die Keystone Bildverzerrung korrigiert, die durch Kippen des Projektors entsteht.
-
Seite 12: Einlegen Der Batterien In Die Fernbedienung
Einführung Einlegen der Batterien in die Fernbedienung Legen Sie eine neue Batterie Drücken Sie auf die Schließen Sie in das Batteriefach ein. Batteriefachabdeckung das Batteriefach und öffnen Sie das wieder. Batteriefach. Entfernen Sie die alte Lithium-Knopfzelle und legen Sie eine neue ein (CR2025). -
Seite 13: Installation
Installation Anschließen des Projektors Verbinden mit dem Computer/Notebook VGA, DVI AUDIO-IN RGB IN RGB OUT S-VIDEO VIDEO RS232C E62405SP Wegen Bildschirmausgang unterschiedlichen Vorgaben in einzelnen Ländern werden die Geräte in bestimmten Regionen eventuell mit unterschiedlichem 1................... Netzkabel (inbegriffen) Zubehör ausgeliefert. 2..................VGA-Kabel (inbegriffen) 3...................... -
Seite 14: Verbinden Mit Video
Installation Verbinden mit Video DVD-Player, Set-Top-Box HDTV-Empfänger Videoausgang AUDIO-IN RGB IN S-VIDEO VIDEO RS232C RGB OUT E62405SP Wegen unterschiedlichen S-Videoausgabe Vorgaben in einzelnen Ländern werden die 1................... Netzkabel (inbegriffen) Geräte in bestimmten 2....................VGA-RCA-Adapter Regionen eventuell 3..................3 RCA Component-Kabel mit unterschiedlichem 4....................Composite-Videokabel Zubehör ausgeliefert. -
Seite 15: Ein-/Ausschalten Des Projektors
Installation Ein-/Ausschalten des Projektors Einschalten des Projektors 1. Versichern Sie sich, dass Netz- und Signalkabel sicher angesteckt sind. Die Betriebs-LED leuchtet daraufhin gelb. 2. Entfernen Sie den Objektivschutz. 3. Schalten Sie die Lampe ein, indem Sie am Bedienfeld oder an der Fernbedienung auf “POWER”... -
Seite 16: Ausschalten Des Projektors
Installation Ausschalten des Projektors 1. Schalten Sie die Projektortaste mit der “POWER”-Taste aus. Daraufhin wird folgende Meldung angezeigt. Drücken Sie zur Bestätigung noch einmal auf die “POWER”- Taste. 3. Das Gebläse läuft ca. 120 Sekunden weiter, um den Projektor abzukühlen; die Betriebs-LED blinkt währenddessen grün. Wenn die Betriebs-LED zu blinken aufhört und zu gelbem Dauerlicht wechselt, ist der Projektor in den Standbymodus gelangt. -
Seite 17: Warnanzeigen
Installation Warnanzeigen Wenn die “TEMPERATUR”-LED rot blinkt, dann bedeutet es, dass der Projektor überhitzt ist. In diesem Fall schaltet sich der Projektor automatisch aus. Wenn die nachfolgende Meldung auf dem Bildschirm angezeigt wird, hat der Projektor erkannt, dass die Lampe das Ende ihrer Nutzungsdauer fast erreicht hat. -
Seite 18: Einstellen Des Projektionsbildes
Installation Einstellen des Projektionsbildes Einstellung der Höhe des Projektorbildes Der Projektor hat verstellbare Füße, damit der Bildschirm durch Heben oder Senken des Bildes ausgefüllt werden kann. Bild heben/senken: 1. Stellen Sie mit den Anzeigewinkel ein Der Projektor kann mithilfe der verstellbaren Füße an Verstellbare Füße vorne der Vorderseite um bis... -
Seite 19: Einstellung Des Zoomfaktors/Fokus
Installation Einstellung des Zoomfaktors/Fokus Durch Drehen des Zoomrings können Sie das Projektionsbild ein- oder auszoomen. Um das Bild scharf einzustellen, drehen Sie bitte den Fokusring, bis das Bild klar erscheint. Der Projektor unterstützt mit mechanischer Verschiebung Projektionsentfernungen von 1,2 m bis 12,0 m. Zoomring Fokusring Einstellung der Bildgröße... -
Seite 20: Bedienung
Bedienung OSD-Anzeige Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung Drücken Sie auf “MENU” auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü... -
Seite 21: Bild
Bedienung BILD Bildmodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkeinstellungen. Mit oder wählen Sie das gewünschte Element aus. Präsentation: Für Computer oder Notebook. Hell: Für helle Räume. Film: Für Heimkino. sRGB: Für standardisierte Farbe. ... - Seite 22 Bedienung Schärfe Hier stellen Sie die Bildschärfe ein. Drücken Sie auf , um die Schärfe zu verringern. Drücken Sie auf , um die Schärfe zu erhöhen. Farbsättigung Die Funktionen “Schärfe”, Hier können Sie ein Videobild von schwarzweiß bis vollfarbig “Farbsättigung”...
-
Seite 23: Bild | Erweitert
Bedienung BILD | Erweitert Gamma Hier können Sie einen Gamma-Wert auswählen, um die beste Bildqualität von der Eingabe zu erhalten. Film: Für Heimkino. Video: Für Video- oder TV-Quellen. Grafiken: Für Bildquellen. PC: Für Computer oder Notebook. BrilliantColor Erzeugt ein erweitertes Onscreen-Farbspektrum, das eine bessere Farbsättigung für brillante, lebendige Bilder liefert. -
Seite 24: Bild | Erweitert | Farbe
Bedienung BILD | Erweitert | Farbe Farbe Mit diesen Einstellungen können Sie die Farbanteile von Rot, Grün, Blau, Zyan, Magenta und Gelb anpassen. Reset Wählen Sie "Ja", um die Einstellungen im Menü "Farbe" auf die werkseitigen Standardwerte zurückzusetzen. BILD | Erweitert | Eingang Eingang Mit dieser Option können Sie Eingangsquellen aktivieren/... -
Seite 25: Bildschirm
Bedienung BILDSCHIRM Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format nutzen Sie für 4×3 Eingangsquellen ohne Optimierung für Breitbild-TV. 16:9-I: Dieses Format nutzen Sie für 16×9-Eingangsquellen wie HDTV und für Breitbild-Fernsehgeräte erweiterte DVDs (576i/p). 16:9-II: Dieses Format nutzen Sie für 16×9-Eingangsquellen ... - Seite 26 Bedienung D-zoom Diese Funktion stellt die Größe des Anzeigebereichs für den Projektor ein. Drücken Sie auf , um das Bild auf dem Projektionsbildschirm zu verkleinern. Drücken Sie auf um das Bild auf dem Projektionsbildschirm zu vergrößern. H Image Shift Damit verschieben Sie horizontal die Lage des Projektionsbildes.
-
Seite 27: Einstellungen | Sprache
Bedienung EINSTELLUNGEN | Sprache Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie auf , um das Untermenü zu öffnen. Verwenden Sie dann die Taste oder oder oder , um die bevorzugte Sprache auszuwählen. Drücken Sie auf "OK", um Ihre Auswahl zu bestätigen. -
Seite 28: Menüposition
Bedienung Hinten oben Bei Auswahl dieser Funktion wird das Bild gespiegelt und auf den Kopf gestellt. Die Projektion erfolgt von einem deckenmontierten Projektor hinter einer durchsichtigen Leinwand. Menüposition Hier stellen Sie die Position des Menüs auf dem Bildschirm ein. Projektor ID Die ID können Sie im Menü... -
Seite 29: Einstellungen | Signal
Bedienung EINSTELLUNGEN | Signal Fine Sync. Beseitigt Flimmern aus dem angezeigten Bild. Mit oder stellen Sie den Wert ein. Die Funktion Punkte gesamt “Signal“ ist nur bei einer analogen VGA- Stellen Sie die Anzahl der Punkte in horizontaler Richtung ein. Mit Signalquelle (RGB) oder stellen Sie die Anzahl entsprechend Ihrem PC-Bild ein. -
Seite 30: Einstellungen | Erweitert
Bedienung EINSTELLUNGEN | Erweitert Logo Mit dieser Funktion legen Sie das gewünschte Standard-Startbild fest. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. Ein: Das LG-Startbild. Aus: Kein Logo wird angezeigt. Deutsch... -
Seite 31: Optionen
Bedienung OPTIONEN Eingangssuche Wenn “Ein” ausgewählt ist, sucht der Projektor nach anderen Signalen, wenn das momentane Eingabesignal verloren gegangen ist. Wenn “Aus” ausgewählt ist, wird das Signal nur an einem bestimmten Anschluss gesucht. Große Höhe Wenn “Ein” ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen (in denen die Luft recht dünn ist) sinnvoll. -
Seite 32: Optionen | Erweitert
Bedienung OPTIONEN | Erweitert Betriebsmodus Standby: Wählen Sie “Standby”, um den Stromverbrauch noch mehr zu senken < 1 W. Aktiv: Mit der Auswahl “Aktiv” kehren Sie wieder zum normalen Standby-Modus zurück; der “MONITOR OUT”-Anschluss wird aktiv. Direct Power On Wählen Sie “Ein”, um den Modus für direktes Einschalten zu aktivieren. -
Seite 33: Optionen | Lampeneinst
Bedienung OPTIONEN | Lampeneinst. Lampenzähler (Normal) Hier wird die Projektionsdauer im Normalmodus angezeigt. Lampenzähler (ECO) Hier wird die Projektionsdauer im ECO-Modus angezeigt. Lampenlebensdauer-Hinweis Ein: Wählen Sie “Ein”, um eine Warnung anzuzeigen, wenn die Lebensdauer der Lampe zu Ende geht. Aus: Wählen Sie “Aus”, um keine Warnung anzuzeigen, wenn ... -
Seite 34: Anhänge
Anhänge Fehlerbehebung Falls Probleme mit dem Projektor auftreten, beziehen Sie sich bitte auf folgende Information. Wenden Sie sich bitte an Ihren lokalen Fachhändler oder an ein Kundendienstzentrum, wenn ein Problem sich nicht beseitigen lässt. Problem: Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im ... - Seite 35 Anhänge 4. Überprüfen Sie die eingestellte Auflösung, sie darf max. 1600 x 1200 lauten. 5. Wählen Sie die Schaltfläche “Ändern” auf der Registerkarte “Monitor”. 6. Klicken Sie auf “Alle Hardwarekomponenten dieser Geräteklasse”. Wählen Sie im Feld “Hersteller” die Option “Standardmonitortypen” und dann die benötigte Auflösung aus dem Feld “Modelle”...
- Seite 36 Anhänge Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Gerät kompatiblen Modus. Problem: Das Bild ist nicht fokussiert. Stellen Sie die Bildschärfe über den Fokusring des Projektors ein. Achten Sie darauf, dass sich die Projektionsfläche in einer ...
- Seite 37 Anhänge ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt “Auswechseln der Lampe”, um die Lampe auszuwechseln. Problem: LED-Meldungen. Betriebs-LED Lampe-LED Temp-LED Meldung (Grün) (Gelb) (Rot) (Rot) Standby (Netzkabel angeschlossen) Normal (eingeschaltet) Eingeschaltet (Aufwärmen) Blinkend Ausgeschaltet (Abkühlen-I: keine Blinkend Tasteneingabe möglich) Ausgeschaltet (Abkühlen-II: Einschalten des Projektors nicht Blinkend...
- Seite 38 Anhänge Problem: Erinnerungsmeldungen Übertemperatur - der Projektor hat die empfohlene Betriebstemperatur überschritten und muss abkühlen, ehe er benutzt werden kann. Lampe austauschen - die Lampe hat das Ende ihrer Nutzungsdauer fast erreicht. Bereiten Sie sich auf einen baldigen Lampenwechsel vor.
-
Seite 39: Auswechseln Der Lampe
Anhänge Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Es wird eine Warnmeldung angezeigt Wenn Sie diese Meldung sehen, wenden Sie sich bitte Warnung: Das baldmöglichst an Ihren Händler oder das nächste Lampenfach kann Kundendienstzentrum, um die Lampe auszuwechseln. Stellen heiß... -
Seite 40: Computerkompatibilität
Anhänge Computerkompatibilität V.Frequenz H.Frequenz Modi Auflösung (Hz) (kHz) “*” komprimiertes 640 x 350 37,90 Computerbild. 640 x 400 37,90 Wenn das 640 x 480 31,50 Eingangssignal 640 x 480 37,90 vom Projektor 640 x 480 37,50 nicht unterstützt 640 x 480 43,30 wird, erscheint die... -
Seite 41: Pinbelegung
Anhänge Pinbelegung Buchse: Analog RGB (Mini D-sub 15-polig) Rot (R/Cr) Eingäng/R-Ausgäng 5V / *** Grün (G/Y) Eingäng/G-Ausgäng Grund (Ver. sync.) Blau (B/Cb) Eingäng/B-Ausgäng ICP downloaden DDC-Daten / *** Grund (Horiz.sync.) Horiz. sync. Eingäng/Ausgän (Composite-H/V sync.-Eingang) Grund (Rot) Grund (Grün) Vert. sync.-Eingäng / Ausgäng Grund (Blau) DDC-Takt / *** Buchse: Mini DIN 3-polig... -
Seite 42: Bestimmungen Und Sicherheitshinweise
Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf. FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. -
Seite 43: Remarque À L'intention Des Utilisateurs Canadiens
Anhänge Betriebsbedingungen Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC- Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. -
Seite 44: Abmessungen
Anhänge Abmessungen 1,75"/44,39mm 1,67"/42,39mm 3,96"/100,60mm 3,7° max. 3,47"/88,15mm Mitte des Objektivs 11,27"/286,31mm Menu 4,33"/110,00mm Schraubenlöcher für Deckenmontage Schraube: M3 Tiefe: 0,30~0,39"/7,5~10,0mm 2,17"/55,00mm Mitte des Objektivs 4,94"/125,53mm 2,48"/63,00mm 0,41"/10,54mm 4,67"/118,65mm 6,60"/167,66mm Deutsch...
