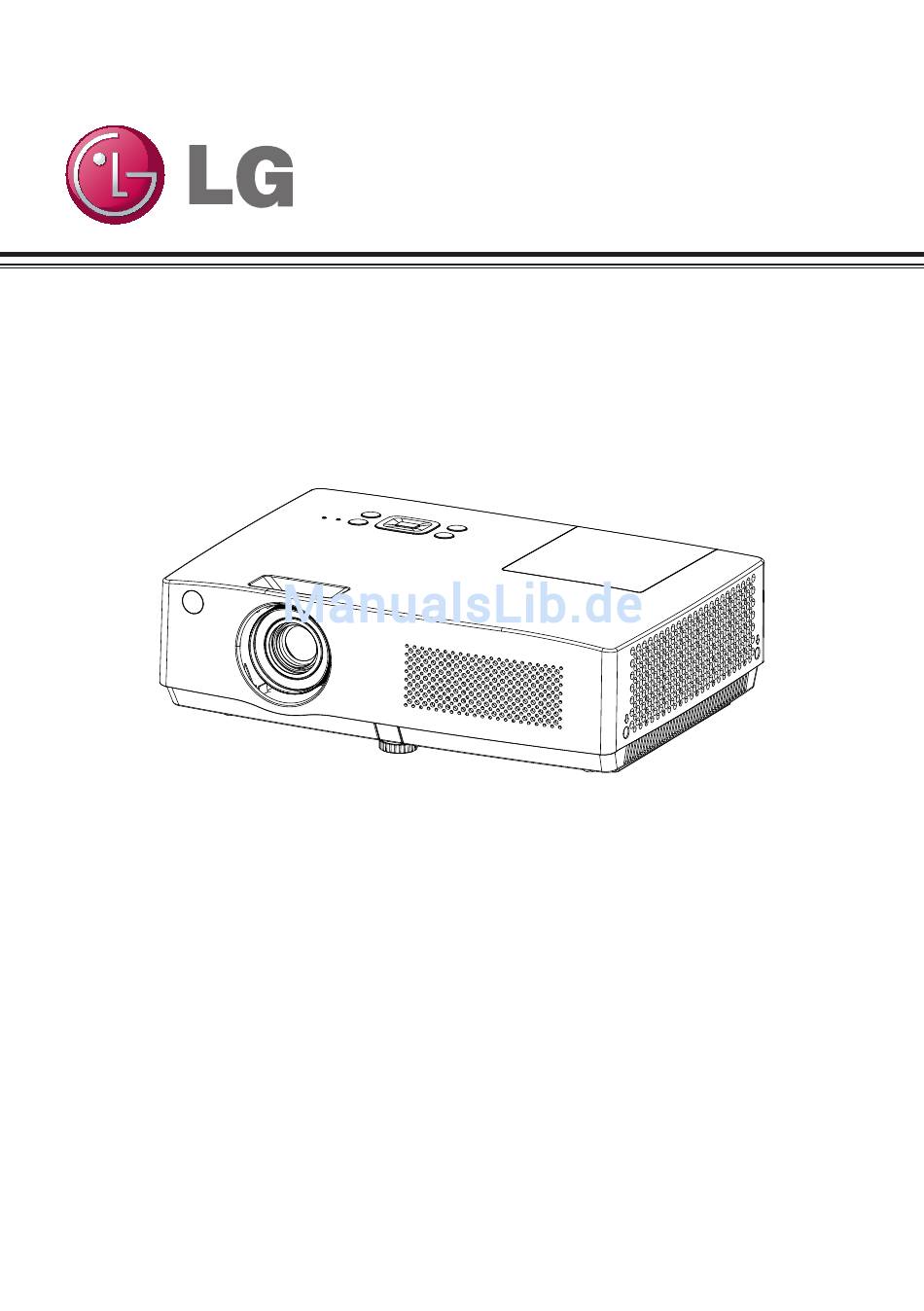

- Seite 1 LCD-Projektor Modell: BD430 BD450 BD460 BD470 Benutzerhandbuch P/N: 4100411501 Rev. B www.lg.com...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise um jegliche potentiellen Unfälle zu vermeiden. Lesen Sie diese Anweisungen. WARNUNG Bewahren Sie diese Anweisungen. AVERTISSEMENGT Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen. STROMSCHLAGRISIKO, NICHT ÖFFNEN. WARNUNG Das Blinklicht mit den Innenaufstellung Pfeilkopfsymbol in einem Dreieck soll den Benutzer auf das Vorhandensein von WARNUNG unisolierter gefährlicher... -
Seite 3: Stromversorgung
Sicherheitshinweise STROMVERSORGUNG • Die Belüftungsöffnungen dürfen nicht durch Tischdecken oder Gardinen blockiert werden. - Die interne Temperatur des Projektors könnte ansteigen und WARNUNG dadurch einen Brand verursachen. • Der Abstand zwischen dem Projektor und der Wand sollte • Das Erdungskabel muss angeschhlossen werden. mindestens 30 cm betragen, um eine ausreichende - Eine unsachgemäße Erdung kann bei Überspannung Belüftung zu gewährleisten. -
Seite 4: Verwendung
Herausziehen aus der Steckdose. einen Arzt auf. - Es besteht Stromschlaggefahr. • Sie dürfen den Deckel des Objektivs, aber keine • Verwenden Sie nur das von LG Electronics, Inc. mitgelieferte anderen Abdeckungen, entfernen. Es besteht erhöhte Netzkabel. Verwenden Sie keine anderen Netzkabel. Stromschlaggefahr. - Seite 5 Sicherheitshinweise • Wenn die Lampe an ist oder gerade erst ausgeschaltet VORSICHT wurde, sollten Sie die Belüftungsöffnungen oder die Lampe nicht anfassen, da diese nocht sehr heiß sind. • Berühren Sie im Falle eines Gasaustritts nicht die Steckdose. • Stellen Sie keine schweren Gegenstände auf den Projektor. Öffnen Sie das Fenster zum Lüften.
- Seite 6 • Batterien nicht ins Feuer werfen oder auseinandernehmen. vordere Objektiv von Staub oder Schmutz zu befreien. - Anderenfalls besteht aufgrund von Schäden an der Batterie Explosions- oder Brandgefahr. • Verwenden Sie nur von LG Electronics genehmigte und zertifizierte Batterien. VORSICHT - Anderenfalls besteht Brand- oder Explosionsgefahr.
- Seite 7 Sicherheitshinweise • Batterien für Kinder unzugänglich aufbewahren. FCC-HINWEISE - Anderenfalls könnten Verletzungen oder Schäden am Gerät verursacht werden. • Achten Sie darauf die Batterien richtig einzulegen. • Warnung - Klasse B • Falsch eingelegte Batterien könnten einen Brand (B) Für ein Gerät der Klasse B oder Periphere, müssen die verursachen.
-
Seite 8: Entsorgung Von Altgeräten
Sicherheitshinweise Entsorgung von Batterien Entsorgung von Altgeräten für Abfall / Akkus 1. Wenn diese durchgestrichenen Mülltonne zu Batterien / 1. Wenn diese durchgestrichene Mülltonne auf einem Produkt Akkus auf ihrem Produkt angebracht ist, bedeutet das, dass angebracht ist, bedeutet das, dass das Produkt von der es durch die EU-Richtlinie 2006/66/EC abgedeckt ist. -
Seite 9: Lizenzen
Lizenzen Die unterstützten Lizenzen können je nach Modell unterschiedlich sein. Für weitere Informationen über Lizenzen, besuchen Sie www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC. HINWEIS • Das gezeigte Bild kann von dem auf ihrem Projektor abweichen. -
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Wahl des Computersystem Lizenzen Auto PC-Anpassung Inhaltsverzeichnis Manuelles Angleichen über den PC Anweisungen Bezeichnung der Funktionen und Teile Bilder auswählen Bildanpassungs Vorderseite Anpassung der Bildschirmgröße Rückseite Videoeingang Unterseite Wähle Eingangsquelle Anschlüsse auf der Rückseite (HDMI/Component/S-Video/Video) Bedienfeld und Anzeigelampen auf der Videosystem auswählen Oberseite Bildauswahl... -
Seite 11: Anweisungen
Anweisungen Anmerkungen: √ D a s B i l d s c h i r m - M e n ü ( D i s p l a y m e n ü ) u n d d i e a b g e b i l d e t e n D a r s t e l l u n g e n i n d i e s e r •... -
Seite 12: Bezeichnung Der Funktionen Und Teile
Bezeichnung der Funktionen und Teile Vorderseite ① Abdeckung des Luftfilters ② Fernbedienungsempfänger ③ Zoomregler ⑦ ④ Beamer-Objektiv ⑤ Objektivdeckel (mit Leine) ⑥ Lautsprecher ⑦ Bildschärferegler ① ② ③④ ⑤ ⑥ ⑧ Netzkabeleingang Rückseite ⑨ Diebstahlsicherung ⑩ Anschlüsse und Verbindungen ⑪ Bedienfeld und Anzeigelampen auf der Oberseite ⑪... -
Seite 13: Anschlüsse Auf Der Rückseite
Bezeichnung der Funktionen und Teile Anschlüsse auf der Rückseite ① ② ③ ④ ⑤ ⑥ ⑦ Pb/Cb S-VIDEO MONO RGB IN 1 RS-232C AUDIO OUT HDMI RGB IN 2 AUDIO IN Pr/Cr VIDEO/Y RGB OUT ⑧ ⑨ ① AUDIO OUT Videogeräts. -
Seite 14: Bedienfeld Und Anzeigelampen Auf Der Oberseite
Bezeichnung der Funktionen und Teile Bedienfeld und Anzeigelampen auf der Oberseite Bedienfeld auf der Oberseite Anzeigeelemente (auf der Oberseite) ③ ⑤ ① MENU ② INPUT AUTO ⑥ ⑦ ⑧ ④ ① MENU Taste ⑥ INPUT Taste Zur Auswahl einer Eingangsquelle. Bildschirm-Menü... -
Seite 15: Fernbedienung
Bezeichnung der Funktionen und Teile Fernbedienung ① HDMI Taste Auswahl der HDMI Eingangsquelle. ① ② ③ ② RGB2 IN Taste Schalten Sie RGB2 als RGB Eingabe frei. ③ POWER Taste ④ ⑤ Ein- und Ausschalten des Projektors ⑦ ⑥ ④ RGB1 Taste ⑨... - Seite 16 Bezeichnung der Funktionen und Teile ⑯ MUTE Taste Ton ausschalten. ⑰ TIMER Taste Aktiviert die Timer-Funktion. ⑱ DZOOM+ Taste Zur Wahl des digitalen Zoom+ Modus (Vergrößerung) ⑲ VOLUME + Taste 2930058502 Lautstärke erhöhen. ⑳ DZOOM+ Taste Zur Wahl des digitalen Zoom+ Modus (Vergrößerung) VOLUME - Taste ⑯...
-
Seite 17: Einsetzen Der Batterien In Die Fernbedienung
Bezeichnung der Funktionen und Teile Einsetzen der Batterien in die Fernbedienung 1. Öffnen Sie die 2. Legen Sie neue Batterien in das 3. Bringen Sie die Abdeckung Batterieabdeckung. Batteriefach. wieder an. Auf die richtige Polarität (+ und -) prüfen und kontrollieren Sie, ob ein guter Klammerkontakt vorhanden ist. -
Seite 18: Installation
Installation Aufstellen des Projektors √ Hinweise: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Es wird empfohlen, die Raumbeleuchtung zu begrenzen, um das bestmögliche Bild erhalten. • Alle Messungen sind Näherungswerte und können von den tatsächlichen Größen abweichen. Für XGA Modelle 10.737m A:B=9:1... -
Seite 19: Anschluss Eines Computers (Digitaler Und Analoger Rgb-Anschluss)
Installation Anschluss eines Computers (digitaler und analoger RGB-Anschluss) Folgende Kabel werden für den Anschluss des Projektors an einen PC verwendet. (*Diese Kabel werden nicht mit dem Projektor mitgeliefert) RGB Kabel (1) Serielles Kabel* HDMI-Kabel * RGB input RGB output Serielle Schnittstelle Der HDMI-Ausgang, RGB Kabel RGB Kabel... -
Seite 20: Anschluss Von Videogeräten (Video, S-Video, Komponente, Hdmi)
Installation Anschluss von Videogeräten (Video, S-Video, Komponente, HDMI) Folgende Kabel werden für den Anschluss des Projektors an ein Videogerät verwendet. (Video,S-Video,Komponente,HDMI) Video Kabel S-Video Kabel * Komponenten-Kabel (RAC*3)* HDMI Kabel * S-Video Komponente Video HDMI Ausgang Ausgang Video Ausgang Ausgang Video Kabel S-Video HDMI Kabel... -
Seite 21: Anschluss Von Audiogeräten
Installation Anschluss von Audiogeräten Kabel für den Anschluss (*Kabel sind nicht im Lieferumfang dieses Beamers enthalten) Externes Audiogerät Audioeingang (R) (L) Audiokabel Audiokabel* (Stereo) Audioausgang (Stereo) (R) (L) Hinweis: Falls nur L (Mono) angeschlossen ist, werden der linke und rechte Kanal miteinander verbunden. -
Seite 22: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Dieser Projektor ist für den Betrieb mit Netzspannungen von 100-240V AC geeignet, und reagiert automatisch auf unterschiedliche Eingangsspannungen. Es wurde entwickelt um mit einem Einphasen-System mit einer geerdeten Neutralleiter zu arbeiten. Um die Gefahr eines elektrischen Schlages zu vermeiden schliessen Sie das Gerät an keine andere Stromquelle an. -
Seite 23: Grundbedienung
Grundbedienung Einschalten des Projektors 1 Schließen Sie vor dem Einschalten des Projektor alle Peripheriegeräte (Computer, VCR, usw.) richtig an. 2 Schließen Sie das Netzkabel des Projektors an eine Steckdose an. Die POWER/TEMP-Taste blinkt rot auf. Öffnen Sie das Objektiv. 3 Drücken Sie die POWER des Projektors oder der Fernbedienung. -
Seite 24: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors 1 Drücken Sei die POWER am Projektor oder der Fernbedienung, so dass "Ausschalten ? Bitte Taste Power erneut drüken. " auf dem Bildschirm erscheint. 2 Dann die Taste POWER -Taste nach 4 Sekunden nochmals Ausschalten ? drücken. -
Seite 25: Bedienung Des Bildschirm-Menüs
Grundbedienung Bedienung des Bildschirm-Menüs Der Projektor kann über das Bildschirmmenüs Fernbedienung eingestellt werden, inklusive des Shortcut-Menüs und des kompletten-Menüs. Allgemeine Einstellungen sind MENU über das Shortcut-Menü verfügbar. Das komplette Menü Taste verfügt über mehrere Strukturen. Jedes Menü kann in Taste mehrere Ebenen von Untermenüs aufgeteilt werden, ▲▼◄►... -
Seite 26: Menüleiste
Grundbedienung Menüleiste Hauptmenü Untermenü Eingang ① HDMIS ② RGB 1 Eingang RGB 2 ③ Komponente ④ S-Video Video ⑤ RGBHV ⑥ ⑦ ⑧ Verlassen Bewegen Weiter Weiter ① PC-Anpassung-Menü Wird verwendet, um die Parameter anzupassen: Auto PC-Anpassung, Taktrate, Tracking, H-Position, V-Position, Grundeinstellung, Lösch-Modus, Speichern um mit dem Format des RGB Eingangssignals zu entsprechen. -
Seite 27: Zoom Und Bildschärfe Einstellen
Grundbedienung Zoom und Bildschärfe einstellen Bildschärferegler (vorn) Drehen Sie den Zoomregler, um das Bild zu Zoomregler (hinten) vergrößern oder zu verkleinern. Drehen Sie am Bildschärferegler, um die Bildschärfe des angezeigten Bildes zu verändern. Auto-Setup Drücken Sie für diese Funktion einfach auf die Fernbedienung Taste AUTO an der Oberseite des Geräts oder auf der Fernbedienung. -
Seite 28: Audioeinstellungen
Grundbedienung Audioeinstellungen Direkte Bedienung Fernbedienung Lautstärke MUTE Taste Stellen Sie die Lautstärke mit den Tasten VOLUME +/- auf der Oberseite des Geräts oder VOLUME +/- auf der Fernbedienung ein. Taste Stumm Drücken Sie MUTE auf der Fernbedienung und Bedienfeld auf der Oberseite wählen Sie Ein, um den Ton vorübergehend auszuschalten. -
Seite 29: Bedienen Der Fernbedienung
Grundbedienung Bedienen der Fernbedienung ES wird empfohlen die Fernbedienung für einige häufig Bedienen der verwendete Bedienungen zu gebrauchen. Durch einfaches Direkte INPUT Tasten Drücken einer der Tasten können Sie die gewünschte Operation schnell durchführen ohne das Bildschirm-Menü aufrufen zu müssen. Direkte INPUT Tasten Drücken Sie die betreffende RGB1,RGB2 IN ,HDMI / S-VIDEO/COMPONENT/VIDEO Taste um die Eingangsquelle... -
Seite 30: Info-Taste
Grundbedienung TIMER-Taste Drücken Sie die TIMER-Taste. Die Timer-Anzeige "00:00" Timer- Anzeige 02 ： 02 erscheint auf dem Bildschirm und der Timer beginnt zu zählen (00:00-59:59). Um den Timer zu stoppen drücken Sie die Taste TIMER. Drücken Sie die TIMER-Taste nochmals und die P-Timer Anzeige verschwindet. -
Seite 31: Computereingang
Computereingang Eingangsquelle einstellen (RBG 1/RGB 2) Seitliches Bedienfeld Direkte Bedienung HDMI - Drücken Sie die Taste INPUT auf der Oberseite. MENU RGB 1 - Drücken Sie RGB 1 oder RGB 2 IN auf der Fernbedienung, um RGB 1 oder RGB 2 RGB 2 INPUT auszuwählen. -
Seite 32: Wahl Des Computersystem
Computereingang Wahl des Computersystem Der Projektor kann sich automatisch mit der Funktion des Multi-Scan-Systems und der Auto PC-Anpassung auf verschiedene Arten von Computern einstellen. Wenn ein Computer als Signalquelle ausgewählt ist, erkennt der Projektor automatisch das Signal- Format und stellt die ordnungsgemäßen Bilder ein ohne dass weitere Einstellungen notwendig sind. Wenn der Projektor das Verbindungssignal des RGB 1 System-Menü... -
Seite 33: Auto Pc-Anpassung
Computereingang Auto PC-Anpassung Die Auto PC-Anpassung ist für die automatische Einstellung von Taktrate, horizontal, und vertikal, passend zu Ihrem Computer. Menü-Bedienung PC-Anpassung-Menü Auto PC-Anpassung 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs anzuzeigen. Wählen Sie mit den Tasten ▲▼zum PC-Anpassung-Symbol auswählen PC-Anpassung und drücken Sie ►... -
Seite 34: Manuelles Angleichen Über Den Pc
Computereingang Manuelles Angleichen über den PC Da manche Computer spezielle Signalformate verwenden, kann es sein, dass der Multiscanner des Projektors diese nicht erkennen kann. Durch die Funktion des manuellen Angleichens kann sich der Projektor diesen speziellen Signalformaten anpassen. Der Benutzer kann die entsprechenden Parameter selbst angleichen. Es werden 5 unabhängige Speicherbereiche hierzu zu Verfügung gestellt, in denen die manuell angeglichenen Parameter gespeichert werden können. -
Seite 35: Bilder Auswählen
Computereingang Bilder auswählen Fernbedienung Direkte Auswahl Betätigen Sie die PICTURE Taste auf der Fernbedienung um aus den Bild-Modi auszuwählen. PICTURE Taste Auswahl MENU 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit Bildauswahl-Menü das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um Bildauswahl ein Bildmodus-Symbol auszuwählen. -
Seite 36: Bildanpassungs
Computereingang Bildanpassungs 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs Bildanpassungs-Menü anzuzeigen. Wählen Sie mit den Tasten ▲▼zum Bildanpassung Bildanpassung auswählen Bildanpassungs und drücken Sie ► oder die Kontrast Kontrast Kontrast Helligkeit Helligkeit Helligkeit Farbtemperatur Farbtemperatur 2. Drücken Sie die Tasten ▲▼ zum auszuwählen und drücken Farbtemperatur Medium Medium... -
Seite 37: Anpassung Der Bildschirmgröße
Zoom um die Bildschirmgröße anzupassen. √ Hinweise: • Der Projektor kann keine Bilder anzeigen(BD430, BD450, BD470), welche eine höhere Auflösung haben als XGA(1024×768). • Der Projektor kann keine Bilder anzeigen(BD460), welche eine höhere Auflösung haben als WXGA(1024×768). -
Seite 38: Videoeingang
Videoeingang Wähle Eingangsquelle (HDMI/Component/S-Video/Video) Bedienfeld auf der Oberseite HDMI MENU RGB 1 Direkte Auswahl RGB 2 - Drücken Sie auf der Fernbedienung auf die Tasten HDMI, Taste INPUT AUTO INPUT COMPONENT, S-VIDEO oder VIDEO. Component - Drücken Sie auf die EINGABE-Taste auf der seitlichen Steuerung. -
Seite 39: Videosystem Auswählen
Videoeingang Videosystem auswählen Bedienfeld auf der Oberseite MENU 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs MENU Taste anzuzeigen. Wählen Sie mit den Tasten ▲▼zum auswählen Eingang und drücken Sie ► oder die OK. 2. Drücken Sie die Tasten ▲▼ zum auswählen von INPUT AUTO COMPONENT, VIDEO oder S-VIDEO und drücken Sie... -
Seite 40: Bildauswahl
Videoeingang Bildauswahl Fernbedienung Direkte Auswahl Drücken Sie die PICTURE Taste auf der Fernbedienung und MENU Taste wählen Sie den Bild-Modus. Auswahl MENU 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ das " Bildauswahl" Ikon auswählen. Drücken Sie ► oder PICTURE drücken Sie OK. -
Seite 41: Bildanpassung
Videoeingang Bildanpassung 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit Bildanpassungs-Menü das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um Bildanpassung ein Image-adjust Symbol zu wählen. Drücken Sie dann ► Kontrast Helligkeit oder OK. Farbe 2. Drücken Sie ▲▼ um ein Element auszuwählen, welches Farbton angepasst werden soll. -
Seite 42: Bildschirmgröße Anpassen
Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um einen Bildschirm auszuwählen. Drücken Sie dann ► oder 2. Drücken Sie▲▼ um das gewünschte Element auszuwählen, drücken Sie dann auf OK. Bildschirm-Menü(BD430,BD450,BD470) Normal Bildschirm Diese Funktion projiziert die Weiten- und Höhenproportion des projizierten Bildes in Übereinstimmung mit dem Eingangssignal. -
Seite 43: Option-Menü
Option Option Sie können das Optionsmenue nutzen um die folgenden Option-Menü Funktionen einzustellen. Option Sprache Deutsch 1. Drücken Sie die MENU Taste auf der Fernbedienung damit Menü position das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um Auto-Setup Trapezkorrektur Speichern eine Option auszuwählen. Drücken Sie dann ► oder OK Hintergrund blau um ins Untermenü... -
Seite 44: Eingangssuche
Option Auto-Setup Diese Funktion aktiviert die Eingangssuche und Auto PC- Anpassung, indem Sie auf die AUTO Taste am seitlichen √ Hinweis: Bedienfeld oder auf Ihrer Fernbedienung drücken. • Automat.,Trapezkorrektur korrigiert nur die vertikale Einstellungen für diese können wie folgt verändert werden: Trapezverzerrung und keine horizontale. - Seite 45 Bild angezeigt wenn der Projektor das nächste Mal eingeschaltet wird. √ Hinweis: Falls der BD460(WXGA) mit der Auflösung (1280x800) arbeitet. Bildschirmfotos können nur bei Auflösungen von VGA (640x480) bis XGA (1024x768) gemacht werden .(BD430, BD450, BD470). Bildschirmfotos können nur bei Auflösungen von WVGA (640x480) bis XGA (1280x800) gemacht werden.(BD460) Logo PIN Code Sperre Ermöglicht Ihnen zu verhindern , dass Unbefugte Änderungen der Bildschirm-Logos vornehmen.
- Seite 46 Option Geben Sie einen Logo PIN Code ein Wählen Sie eine Zahl mit ▲▼ und drücken Sie ► um die Zahl einzustellen und um den Cursor zu bewegen. Die Zahl ändert sich auf "*". Wenn Sie eine falsche Zahl eingegeben haben bewegen Sie den Cursor zum korrigieren an die gewünschte Zahl durch Drücken von ◄, und wählen Sie dann die richtige Zahl mit ▲▼...
-
Seite 47: Kein Signal
Option Anschluss Der RGB 2/RGB OUT Anschluss an der Rückseite des Projektors kann umgeschalten werden für den Computer-Eingang oder Montior-Ausgang (Siehe Seite 13). Wählen Sie RGB 2 oder RGB OUT oder Monitor Ausgang mit den▲▼ Tasten. RGB 2 ..RGB 2 Eingang RGB Out ... -
Seite 48: Untertitel
Option Untertitel Ermöglicht die Anzeige von Untertiteln für Audio-Inhalte oder anderer Informationen. Wenn die Eingangsquelle Untertitel enthält können Sie diese Funktion aktivieren und den Kanal ändern. Drücken Sie ▲▼ um die Optionen AUS, CC1, CC2, CC3 oder CC4 zu wählen. √... -
Seite 49: Geben Sie Einen Pin-Code
Option PIN Code Sperre Hier können Sie den Projektor durch den Gebrauch durch Unbefugte schützen. Die folgenden Optionen sind verfügbar: Aus ..Entriegelt Ein ..Erfordert die Eingabe eines PIN-Codes bei jedem Einschalten des Projektors. Wann immer Sie die PIN Code Sperre-Einstellung oder den PIN-Code (eine dreistellige Zahl) ändern wollen, müssen Sie den PIN- Code einzugeben. -
Seite 50: Zähluhr Filter
Option Lüfter Diese Funktion bietet die folgenden Optionen des Kühlgebläses nach dem Ausschalten des Projektors. EIN ... Schneller und lauter als bei normalem Betrieb, benötigt aber weniger Zeit als im AUS-Modus. OFF... Normaler Betrieb mit ca. 60 Sekunden Abkühlzeit Anmerkung: Schalten Sie den Höhenlagen Modus ab 2000 m auf Ein Höhenlagen-Modus Hier können Sie die Lüfter über das Setup-Menü... -
Seite 51: Information
Information Anzeigen der Eingangsquelle Das Informations-Menü wird verwendet, um das Signal eines projizierten Bildes und den laufenden Zustand zu erkennen. Direkter Betrieb Drücken Sie die Taste INFO auf der Fernbedienung, um das Informationsmenü auf dem Bildschirm zu öffnen. Siehe Abbildung rechts. -
Seite 52: Wartung
Wartung POWER/TEMP Anzeige Die POWER/TEMP Anzeige gibt Auskunft über den Bedienfeld auf der Oberseite Schutzzustand des Projektors. Der Anwender sollte die POWER/TEMP Anzeige und die POWER Anzeige überprüfen und sicherstellen, dass diese einwandfrei funktionieren. MENU Der Projektor befindet sich im Stand-by, die Strom/ Temp POWER/TEMP Anzeige leuchtet Anzeige leuchtet rot Wenn die Innentemperatur des Projektors den Normalwert... -
Seite 53: Reinigung Des Luftfilters
Wartung Reinigung des Luftfilters Der Luftfilter verhindert, dass Staub auf das Objektiv oder in das Innere des Projektors gelangt. Ist der Luftfilter mit Staubpartikeln verstopft, wird der Wirkungsgrad des Kühlgebläses herabgesetzt. Dies führt zu einer Ansammlung von innerer Hitze, welche sich nachteilig auf die Lebensdauer des Projektors auswirkt. -
Seite 54: Objektivdeckel Anbringen
Wartung Objektivdeckel anbringen Schließen Sie den Objektivdeckel ordnungsgemäß, wenn Sie den Projektor umstellen oder für einen längeren Zeitraum nicht verwenden werden. Schließen Sie den Deckel wie folgt: 1. Führen Sie die Leine durch das Loch im Objektivdeckel und machen Sie einen Knoten zum Sichern der Leine. 2. -
Seite 55: Lampe Auswechseln
Wartung Bedienfeld auf der Oberseite Lampe auswechseln Wenn sich die Lebensdauer der Lampe erreicht ist, erscheint das Lampenaustauschsymbol auf dem Bildschirm und die Lampe ersetzen-Anzeige blinkt gelb auf. Tauschen Sie die LAMP REPLACE - Lampe durch eine neue des gleichen Typs aus. Der Zeitpunkt Kontrollleuchte rot. -
Seite 56: Vorsichtshinweise Zur Handhabung Der Lampe
Wartung Erstatzlampe bestellen Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Geben Sie dazu die folgenden Angaben an. Lampentyp: 1300022500 Vorsichtshinweise zur Handhabung der Lampe In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. -
Seite 57: Anhang
Anhang Fehlersuche Prüfen Sie zunächst nachstehende Informationen, bevor Sie sich an Ihren Einzelhändler oder den Kundendienst wenden. - Stellen Sie sicher, dass Sie Peripheriegeräte ordnungsgemäß anhand der Anleitungen (Seite 19-21) an den Projektor angeschlossen haben. - Prüfen Sie, ob alle Geräte an eine Steckdose angeschlossen und eingeschaltet sind. - Falls der Beamer das Bild eines angeschlossenen Computers nicht anzeigt, starten Sie den Computer erneut. - Seite 58 Anhang Problem Mögliche Lösung Kein Ton. - Prüfen Sie die Audioverbindung des Autioeingangs. - Drücken Sie die Taste Volume+. - Drücken Sie die Taste Mute. - Wenn AUDIO OUT angeschlossen ist, ist der integrierte Lautsprecher des Beamers deaktiviert. Abnormale Bildfarbe. - Prüfen Sie, ob "Rot"...
-
Seite 59: Anzeige Und Projektorzustand
Anhang Anzeige und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigelampe Beamerstatus POWER/TEMP LAMP (Rot) (Grün/Rot/Orange) Projektor ausgeschaltet (Netzkabel nicht angeschlossen). Normaler Betriebsmodus. [Standby-Modus] Standby-Modus. Drücken Sie die Taste POWER, um den Projektor einzuschalten. [Gerät eingeschaltet] Die Umgebungstemperatur liegt über der zulässigen Betriebstemperatur (43°C~47°C). -
Seite 60: Kompatibles Signal
Anhang Kompatibles Signal Im Grunde genommen kann der Projektor Signale mit der V-, H- Frequenz, wie unten beschrieben wird, empfangen: Spezifikation Spezifikation Vorschlag Pixel Uhr Vorschlag Pixel Uhr Auflösung H-freq.(KHz) V-freq.(Hz) Auflösung H-freq.(KHz) V-freq.(Hz) (MHz) (MHz) Component Video input (Y,Pb,Pr) HDMI-DTV 720*576 15.625... -
Seite 61: Konfiguration Der Anschlüsse
Anhang Konfiguration der Anschlüsse RGB 1/RGB 2/RGB OUT (analog) Anschluss: Analog RGB (D-sub 15-pin) Rot (Eingang/Ausgang) ----- Grün (Eingang/Ausgang) Erdung (Feld synchronisieren) Blau (Eingang/Ausgang) Erdung ----- DDC Daten Horizontale Syncronisierung Erdung (Zeilen Synchronisierung) (compound sync.) Eingang/ Ausgang Vertikale Synchronisierung Erdung (rot) Eingang/Ausgang Erdung (grün) DDC Uhr... -
Seite 62: Technische Daten
2.9kg Verstellbarer Fuß 10° Bildschirmauflösung LCD-System 0.63" TFT, aktive Matrix, 3-Panel (für BD430, BD450 und BD470) 0.59" TFT, aktive Matrix, 3-Panel (für BD460) Bildschirmauflösung 1024 x 768 Punkte (für BD430, BD450 und BD470) 1280 x 800 Punkte (für BD460) Kompatible Signale Farbsystem PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N... -
Seite 63: Elementen
Anhang Zubehör Benutzerhandbuch (CD ROM) BD430 BD450 BD460 AC Netzkabel IR (Infrarot) Fernbedienung und Batterien RGB Kabel Linsenabdeckung Leine Objektivdeckel Deckenschraube Zusammensetzung der Inhaltsstoffe von gefährlichen Substanzen und Elementen Gefährliche Stoffe und Elemente Name der einzelnen Teile Cr6+ PBDE ○... -
Seite 64: Abmaße
Anhang Abmaße Einheit: mm Wenn Sie den Projektor an der Decke installieren wollen, werden Schraublöcher bzw. Bohrlöcher benötigt. Schraube: M6 Tiefe: 10.0 101.2 167.5 327.4 90.9 75.5 41.5 68.5 4-M4x10 PIN Code Erinnerungshilfe Tragen Sie bitte ihren PIN Code in das untenstehende Feld ein und behalten Sie dies auf. Bitte kontaktieren Sie ihr Reparaturcenter. Werkseinstellung PIN Code 111* PIN Code Sperre Werkseinstellung PIN Code 111*... -
Seite 65: Rs232 Steuerung
Anhang RS232 Steuerung Hinweis: Verbinden 'Sie den PC und den Projektor mit dem seriellen Port Kabel (Weiblich zu weiblich) um den Projektor zu steuern. Anschluss 1.1 Port-Einstellung Methode Kommunikationsmethode Asynchrone Kommunikation Bits pro Sekunde 19200 Daten bits Parität Keine Stop bits Überlauf Kontrolle Keine 1.2 Verkabelung... - Seite 66 Anhang Befehle Fallsensibel endet jeder Befehl mit [CR] (Carriage). Für jeden Befehl ist eine Sekunde Zeit. Wenn Sie die Time Out-Einstellung vorübergehend abbrechen möchten, senden Sie bitte "#!" [CR]. (Es sollte innerhalb einer Sekunde geschickt werden). Befehl Befehl POWER ON Stumm deaktivier POWER OFF (Quick AW Normalbildschirm...
- Seite 67 Anhang 2.4 RGB 1 Befehl “A05”[CR] (Hex:0x41 0x30 0x35 0x0d) Details Eingangsquelle zu "RGB1" wechseln. Antwort “-” [CR] “?” [CR] 2.5 RGB 2 Befehl “A06”[CR] (Hex:0x41 0x30 0x36 0x0d) Details Eingangsquelle zu "RGB2" wechseln. Antwort “-” [CR] “?” [CR] 2.6 Component Befehl “A07”[CR] (Hex:0x41 0x30 0x37 0x0d) Details...
- Seite 68 Anhang 2.12 Trapezkorrektur ↑ Befehl “A8E”[CR] (Hex:0x41 0x38 0x45 0x0d) Details Trapezkorrektur ↑ Antwort “-” [CR] “?” [CR] 2.13 Trapezkorrektur ↓ Befehl “A8F”[CR] (Hex:0x41 0x38 0x46 0x0d) Details Auto PC Einstellfunktion Antwort "-" [CR] “?” [CR] 2.14 Menü ein Befehl “A1C”[CR] (Hex:0x41 0x31 0x43 0x0d) Details Trapezkorrektur ↓...
- Seite 69 Anhang 2.19 Noch ausgeschaltet Befehl “A44”[CR] (Hex:0x41 0x34 0x34 0x0d) Details Noch ausgeschaltet. Antwort “-” [CR] “?” [CR] 2.20 Kein Bild ein Befehl “A0D”[CR] (Hex:0x41 0x30 0x44 0x0d) Details Alle OSD´s auf dem Bildschirm verschwinden. Antwort “-” [CR] “?” [CR] 2.21 Kein Bild aus Befehl “A0E”[CR] (Hex:0x41 0x30 0x45 0x0d)
-
Seite 70: Digitaler Zoom
Anhang 2.26 Lampenmodus Öko Befehl “AW LAMPMODE ECO”[CR] (Hex: 0x41 0x57 0x20 0x4C 0x41 0x4D 0x50 0x4D 0x4F 0x44 0x45 0x20 0x45 0x43 0x4F 0x0d) Details Eingang zu "Wirtschaftlich " wechseln. Antwort “-” [CR] “?” [CR] 2.27 Digitaler Zoom + Befehl “A30”[CR] (Hex:0x41 0x33 0x30 0x0d) Details... - Seite 71 Anhang 2.33 Normal Befehl “AW BILDSCHIRM NORMAL”[CR] (Hex: 0x41 0x57 0x20 0x53 0x43 0x52 0x45 0x45 0x4E 0x20 0x4E 0x4F 0x52 0x4D 0x4C 0x0d) Details "Normale" Bildschirmgröße Antwort "000" [CR] “?” [CR] 2.34 Custom Befehl “AW SCREEN CUSTOM”[CR] (Hex: 0x41 0x57 0x20 0x53 0x43 0x52 0x45 0x45 0x4E 0x20 0x43 0x55 0x53 0x54 0x4F 0x4D 0x0d) Details Screen "Custom"...
-
Seite 72: Navigation
Anhang 2.40 Navigation ◄ Befehl “A3B”[CR] (Hex:0x41 0x33 0x42 0x0d) Details ◄ Antwort “-” [CR] “?” [CR] 2.41 Navigation ▲ Befehl “A3C”[CR] (Hex:0x41 0x33 0x43 0x0d) ▲ Details Antwort “-” [CR] “?” [CR] 2.42 Navigation ▼ Befehl “A3D”[CR] (Hex:0x41 0x33 0x44 0x0d) Details ▼... - Seite 73 Rückseite oder an den Seiten des Projektors. Sollten Sie jemals unseren Service benötigen, tragen Sie sowohl Modell- als auch Seriennummer unten ein. Modell: Serie: www.lg.com...
