Vision TECHCONNECT CONTROL Bedienungsanleitung Seite 105

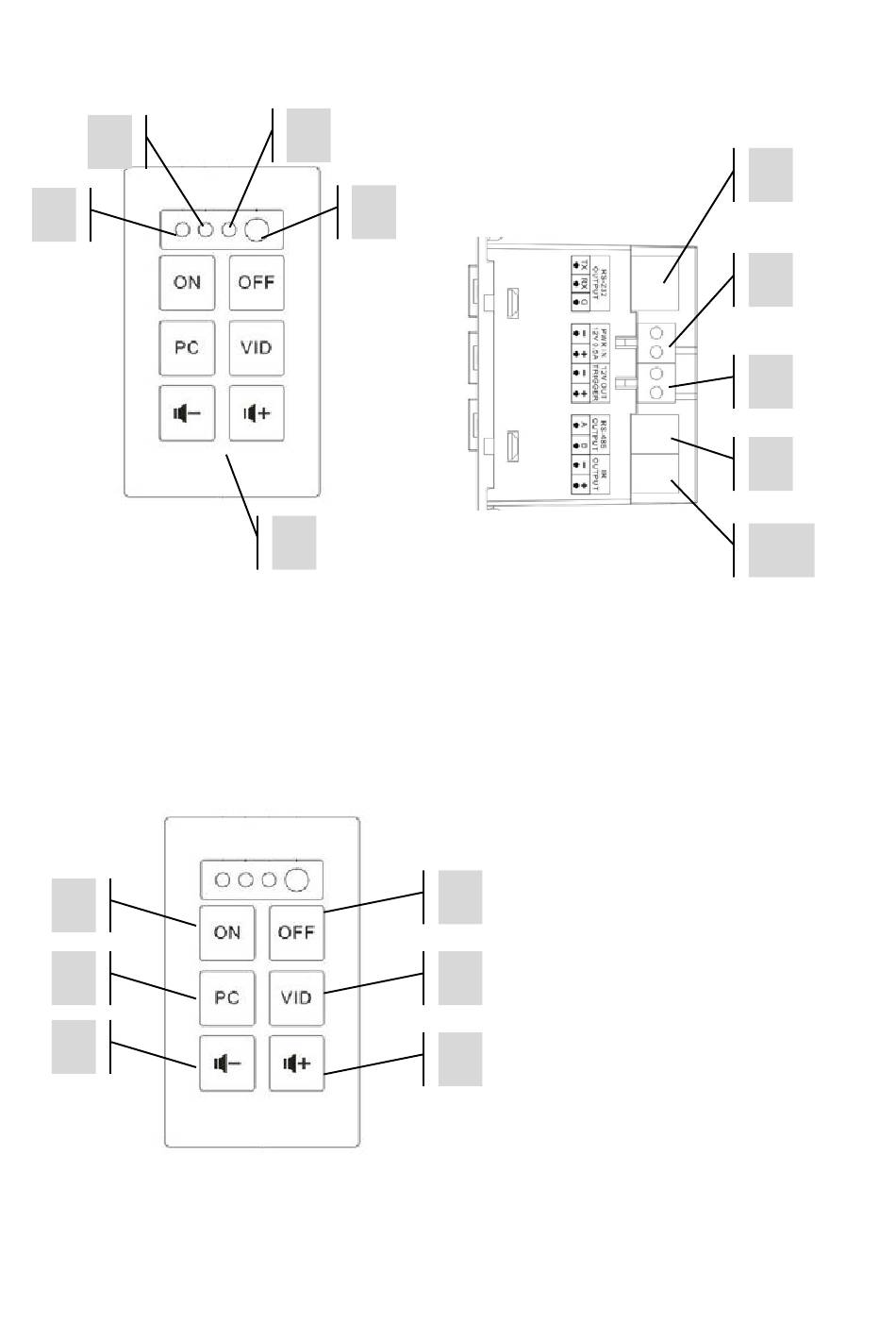

VOOR- EN ACHTERAANZICHT
2
1
1. Led voor leerbevestiging (groen)
2. Led voor leermodus (rood)
3. IR-sensor
4. Interne IR-blaster / zender
5. Functieknoppen
KNOPPEN
1
3
5
3
4
5
2
4
6
6. RS-232
7. Ingang netvoeding (12V 0,5A)
8. 12V Trigger uit
9. RS-485
10. IR uit
TC3-CTL_manual_nl.doc
6
7
8
9
10
