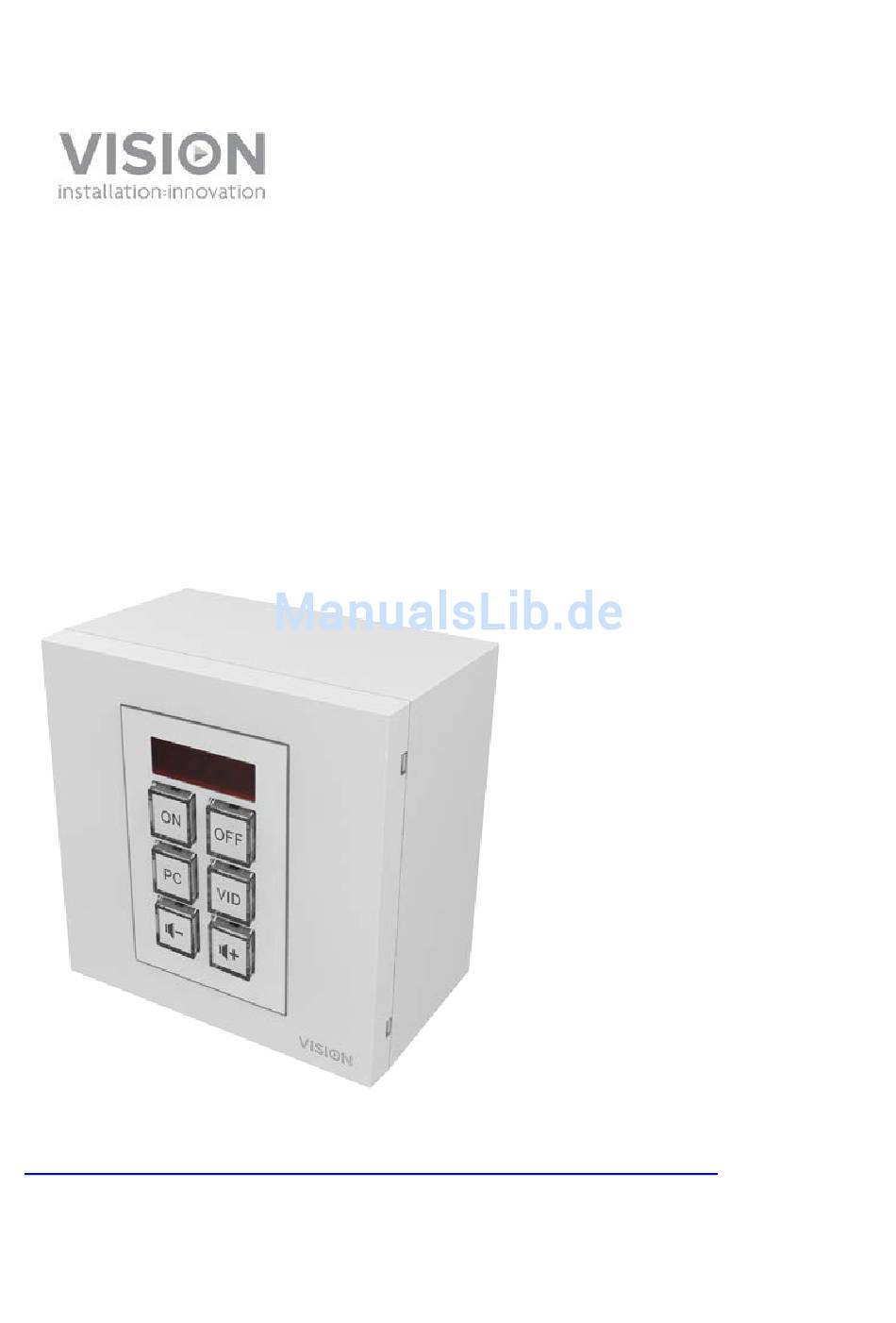

- Seite 1 TECHCONNECT CONTROL BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc3-ctl TC3-CTL_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
-
Seite 4: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND 1. Erkennungsbestätigungs-LED (grün) 6. RS-232 2. Erkennungsmodus-LED (rot) 7. PWR in (12 V, 0,5 A) 3. IR-Receiver 8. 12 V Auslöser 4. Interner IR Blaster / -Sender 9. RS-485 5. Funktionstasten 10. IR Out TASTEN TC3-CTL_manual_de.doc... -
Seite 5: Steuerungsoptionen
STEUERUNGSOPTIONEN Techconnect Control lernt und repliziert Codes, die von der Infrarot-Fernbedienung eines Gerätes gesendet werden. Ein in der Frontplatte integrierter IR-Sender eignet sich für kleine Räume. Bei größeren Räumen sind drei externe verkabelte IR-Emitter enthalten – einer mit einem 10- Meter-Kabel und zwei ohne Kabel. -
Seite 6: Erweiterung Der Tastatur
Hinweis: Tx wird in der Regel mit Rx verdrahtet. Extron erfordert jedoch, dass Sie Tx mit Tx verdrahten. ERWEITERUNG DER TASTATUR Wenn Sie zwei Geräte gleichzeitig verwenden, werden diese als Master und Slave konfiguriert. Die Verbindung erfolgt über die RS-485-Anschlüsse (A zu A, B zu B). TC3-CTL_manual_de.doc... -
Seite 7: Installation
INSTALLATION ANBRINGEN DER SCHILDER Verwenden Sie einen Schlitzschraubendreher, um die leeren Beschriftungsschilder abzunehmen. Bringen Sie die Schilder dann wie folgt an: AUSWAHL DER STROMQUELLE Das Steuerungsmodul ist so eingestellt, dass es standardmäßig durch Netzspannung betrieben wird. Wenn Sie 2 x AAA-Batterien (nicht im Lieferumfang enthalten) als Quelle verwenden möchten, dann schieben Sie den Schalter im Batteriefach auf BATT. -
Seite 8: Programmieren Des Einfachen Modus
PROGRAMMIEREN DES EINFACHEN MODUS Eignet sich nur zur Steuerung von einem IR-Gerät, z. B. einem Projektor. SCHALTEN SIE DAS GERÄT IN DEN ERKENNUNGSMODUS Halten Sie Taste 3 gedrückt, halten Sie danach Taste 4 gedrückt (mittlere Tasten). Die Zuweisungs-LED an der Frontplatte leuchtet rot und bleibt an. -
Seite 9: Programmieren Des Erweiterten Modus
Geplante Tätigkeiten programmieren • Für mehrere Geräte duplizieren • LADEN DER SOFTWARE AUF DEN PC Laden Sie die Software über die Website von Vision herunter: www.visionaudiovisual.com/de/techconnect-de/tc3-ctl/ ANSCHLIESSEN DES STEUERUNGSMODULS ÜBER USB Im Batteriefach befindet sich ein standardmäßiger USB-B-Minianschluss. (USB-Kabel nicht im Lieferumfang enthalten) - Seite 10 STARTEN DURCH DIE ZUWEISUNG VON CODES Klicken Sie im Bild auf eine Taste. In diesem Fenster können Sie die Codes für Taste 1 festlegen. Repeat (Wiederholen): Wenn Sie die Taste gedrückt halten, werden die Codes wiederholt gesendet. Sequential (Hintereinander): Erster Tastendruck sendet Befehl 1, zweiter Tastendruck sendet Befehl 2 usw.
- Seite 11 NEUE CODES ANLEGEN Wählen Sie „Add New“ (Hinzufügen) in einer beliebigen Gerätespalte. Ein neues Fenster wird angezeigt: Ersetzen Sie den Text in den Feldern „Device“ (Gerät), „Brand“ (Hersteller) und „Model“ (Modell). Nur für RS-232: „Baud Rate“ (Baudrate) und „Parity“ (Parität) werden normalerweise nicht geändert.
- Seite 12 Wenn Sie IR-Codes hinzufügen, wird eine Taste zum Merken („Learn“) jeweils rechts neben den Codes angezeigt. Verbinden Sie ein TC2-CTL3 über ein USB-Kabel mit dem PC. Drücken Sie auf „Learn“ und warten Sie, bis die rote LED auf dem Modul zu leuchten beginnt. iii.
- Seite 13 Hinweis: Sie können jedem Schalter bis zu drei identische Codetypen zuweisen, z. B. 3 x IR, 3 x RS-232 oder 3 x 12v. CODES BEARBEITEN Klicken Sie auf „Edit“ (Bearbeiten). Sie können nur Codes bearbeiten, die von einem Benutzer erstellt wurden. Die von Vision vorinstallierte Bibliothek kann nicht verändert werden. TC3-CTL_manual_de.doc...
- Seite 14 ERWEITERUNGSTASTATUR Falls Sie mehr als sechs Tasten benötigen, können Sie zwei Tastaturen gleichzeitig verwenden: Weisen Sie die Befehle den Tasten 1-6 zu. Aktivieren Sie die Erweiterungstastatur. Weisen Sie die Befehle den Tasten 7-12 zu. Master-Gerät (1-6) programmieren Deaktivieren Sie das Kästchen. Verbinden Sie das Master-Gerät mit dem PC.
-
Seite 15: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Keine LED beim Drücken der Stellen Sie bei Batteriebetrieb sicher, dass der •... -
Seite 16: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN PRODUKT: 71 x 42 x 31mm (Länge x Breite x Höhe) PRODUKTGEWICHT: 63 g WERKSTOFF: Kunststoff FARBE: Weiß NENNLEISTUNG: 100/240 VAC 50/60 Hz 12 Volt/0,5 Amp Transformator in Stecker integriert. Enthält austauschbare Stecker: UK/EU/US/AU. Länge Gleichstromkabel: 4 m. Abmessungen Transformator: 66 x 43 x 30 mm LEISTUNGSAUFNAHME Statisch: <= 5 uA Senden: <= 20 mA... -
Seite 17: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
