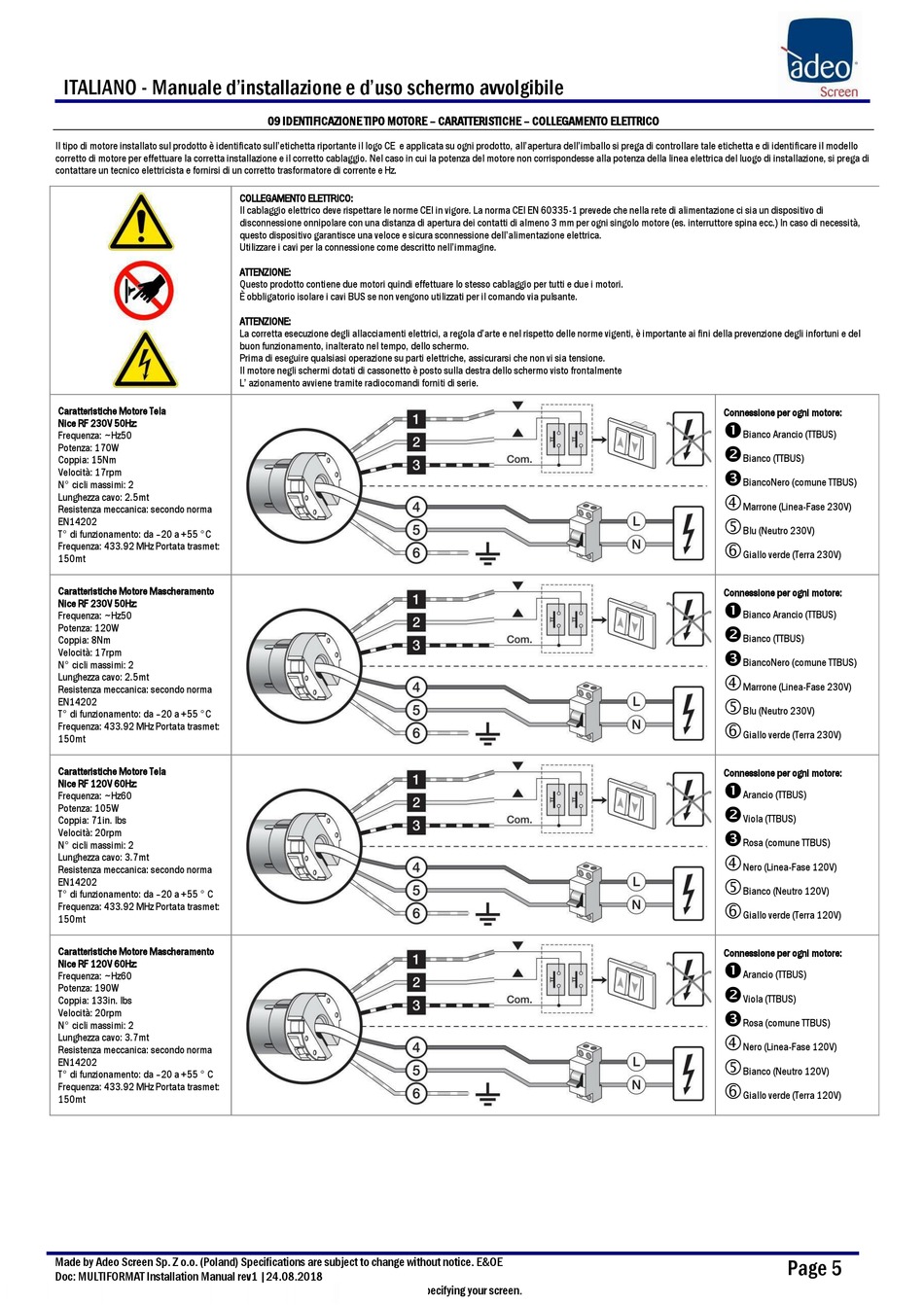

ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile
Il tipo di motore installato sul prodotto è identificato sull'etichetta riportante il logo CE e applicata su ogni prodotto, all'apertura dell'imballo si prega di controllare tale etichetta e di identificare il modello
corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di installazione, si prega di
contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.
Caratteristiche Motore Tela
Nice RF 230V 50Hz:
Frequenza: ~Hz50
Potenza: 170W
Coppia: 15Nm
Velocità: 17rpm
N° cicli massimi: 2
Lunghezza cavo: 2.5mt
Resistenza meccanica: secondo norma
EN14202
T° di funzionamento: da –20 a +55 °C
Frequenza: 433.92 MHz Portata trasmet:
150mt
Caratteristiche Motore Mascheramento
Nice RF 230V 50Hz:
Frequenza: ~Hz50
Potenza: 120W
Coppia: 8Nm
Velocità: 17rpm
N° cicli massimi: 2
Lunghezza cavo: 2.5mt
Resistenza meccanica: secondo norma
EN14202
T° di funzionamento: da –20 a +55 °C
Frequenza: 433.92 MHz Portata trasmet:
150mt
Caratteristiche Motore Tela
Nice RF 120V 60Hz:
Frequenza: ~Hz60
Potenza: 105W
Coppia: 71in. lbs
Velocità: 20rpm
N° cicli massimi: 2
Lunghezza cavo: 3.7mt
Resistenza meccanica: secondo norma
EN14202
T° di funzionamento: da –20 a +55 ° C
Frequenza: 433.92 MHz Portata trasmet:
150mt
Caratteristiche Motore Mascheramento
Nice RF 120V 60Hz:
Frequenza: ~Hz60
Potenza: 190W
Coppia: 133in. lbs
Velocità: 20rpm
N° cicli massimi: 2
Lunghezza cavo: 3.7mt
Resistenza meccanica: secondo norma
EN14202
T° di funzionamento: da –20 a +55 ° C
Frequenza: 433.92 MHz Portata trasmet:
150mt
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MULTIFORMAT Installation Manual rev1 |24.08.2018
Please verify that you are working with the latest revision of this document before specifying your screen.
09 IDENTIFICAZIONE TIPO MOTORE – CARATTERISTICHE – COLLEGAMENTO ELETTRICO
COLLEGAMENTO ELETTRICO:
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di
disconnessione onnipolare con una distanza di apertura dei contatti di almeno 3 mm per ogni singolo motore (es. interruttore spina ecc.) In caso di necessità,
questo dispositivo garantisce una veloce e sicura sconnessione dell'alimentazione elettrica.
Utilizzare i cavi per la connessione come descritto nell'immagine.
ATTENZIONE:
Questo prodotto contiene due motori quindi effettuare lo stesso cablaggio per tutti e due i motori.
È obbligatorio isolare i cavi BUS se non vengono utilizzati per il comando via pulsante.
ATTENZIONE:
La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli infortuni e del
buon funzionamento, inalterato nel tempo, dello schermo.
Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione.
Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente
L' azionamento avviene tramite radiocomandi forniti di serie.
Connessione per ogni motore:
Bianco Arancio (TTBUS)
Bianco (TTBUS)
BiancoNero (comune TTBUS)
Marrone (Linea-Fase 230V)
Blu (Neutro 230V)
Giallo verde (Terra 230V)
Connessione per ogni motore:
Bianco Arancio (TTBUS)
Bianco (TTBUS)
BiancoNero (comune TTBUS)
Marrone (Linea-Fase 230V)
Blu (Neutro 230V)
Giallo verde (Terra 230V)
Connessione per ogni motore:
Arancio (TTBUS)
Viola (TTBUS)
Rosa (comune TTBUS)
Nero (Linea-Fase 120V)
Bianco (Neutro 120V)
Giallo verde (Terra 120V)
Connessione per ogni motore:
Arancio (TTBUS)
Viola (TTBUS)
Rosa (comune TTBUS)
Nero (Linea-Fase 120V)
Bianco (Neutro 120V)
Giallo verde (Terra 120V)
Page 5
