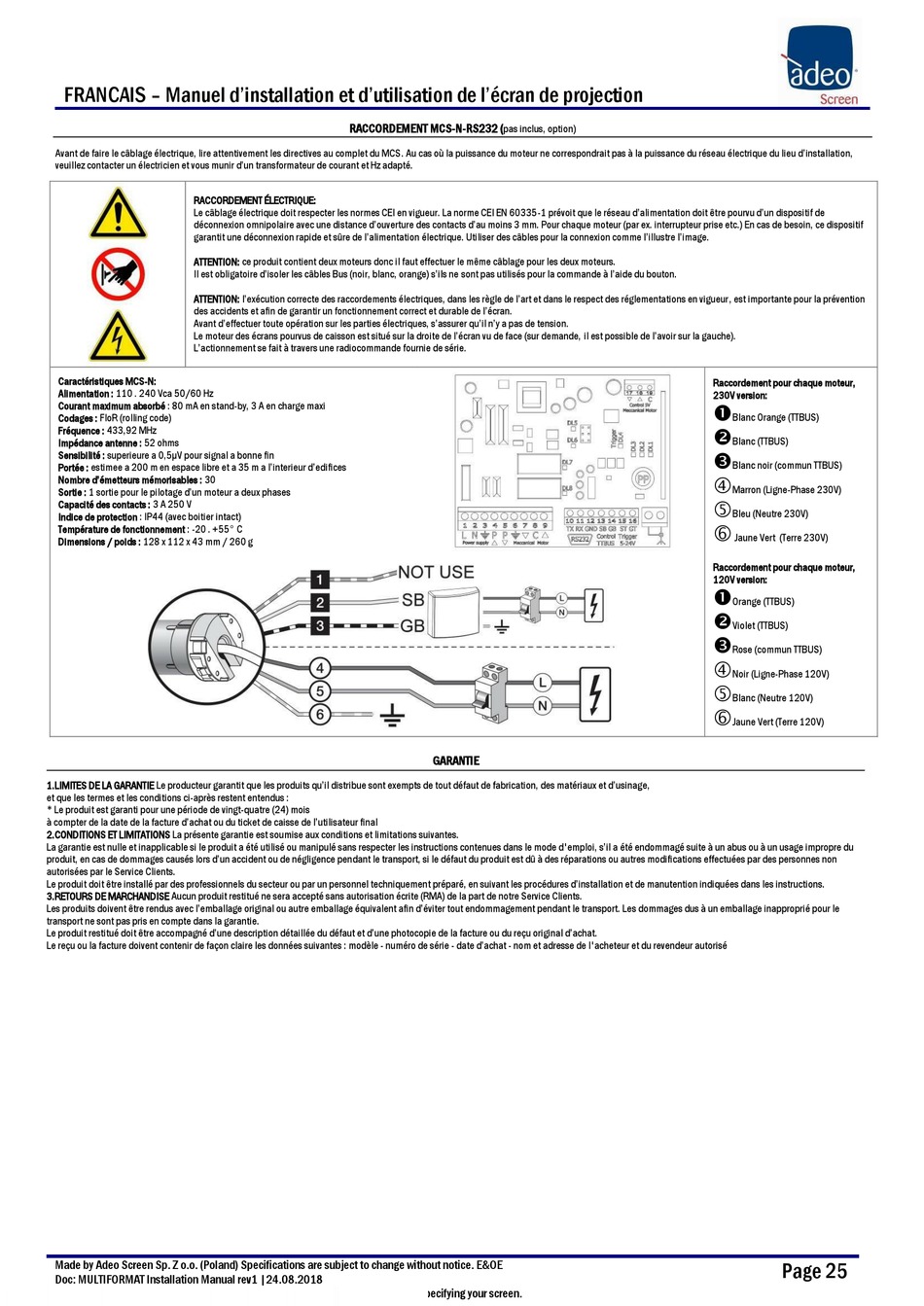

FRANCAIS – Manuel d'installation et d'utilisation de l'écran de projection
Avant de faire le câblage électrique, lire attentivement les directives au complet du MCS. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d'installation,
veuillez contacter un électricien et vous munir d'un transformateur de courant et Hz adapté.
RACCORDEMENT ÉLECTRIQUE:
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau d'alimentation doit être pourvu d'un dispositif de
déconnexion omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm. Pour chaque moteur (par ex. interrupteur prise etc.) En cas de besoin, ce dispositif
garantit une déconnexion rapide et sûre de l'alimentation électrique. Utiliser des câbles pour la connexion comme l'illustre l'image.
ATTENTION: ce produit contient deux moteurs donc il faut effectuer le même câblage pour les deux moteurs.
Il est obligatoire d'isoler les câbles Bus (noir, blanc, orange) s'ils ne sont pas utilisés pour la commande à l'aide du bouton.
ATTENTION: l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en vigueur, est importante pour la prévention
des accidents et afin de garantir un fonctionnement correct et durable de l'écran.
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
Le moteur des écrans pourvus de caisson est situé sur la droite de l'écran vu de face (sur demande, il est possible de l'avoir sur la gauche).
L'actionnement se fait à travers une radiocommande fournie de série.
Caractéristiques MCS-N:
Alimentation : 110 . 240 Vca 50/60 Hz
Courant maximum absorbé : 80 mA en stand-by, 3 A en charge maxi
Codages : FloR (rolling code)
Fréquence : 433,92 MHz
Impédance antenne : 52 ohms
Sensibilité : superieure a 0,5μV pour signal a bonne fin
Portée : estimee a 200 m en espace libre et a 35 m a l'interieur d'edifices
Nombre d'émetteurs mémorisables : 30
Sortie : 1 sortie pour le pilotage d'un moteur a deux phases
Capacité des contacts : 3 A 250 V
Indice de protection : IP44 (avec boitier intact)
Température de fonctionnement : -20 . +55° C
Dimensions / poids : 128 x 112 x 43 mm / 260 g
1.LIMITES DE LA GARANTIE Le producteur garantit que les produits qu'il distribue sont exempts de tout défaut de fabrication, des matériaux et d'usinage,
et que les termes et les conditions ci-après restent entendus :
* Le produit est garanti pour une période de vingt-quatre (24) mois
à compter de la date de la facture d'achat ou du ticket de caisse de l'utilisateur final
2.CONDITIONS ET LIMITATIONS La présente garantie est soumise aux conditions et limitations suivantes.
La garantie est nulle et inapplicable si le produit a été utilisé ou manipulé sans respecter les instructions contenues dans le mode d'emploi, s'il a été endommagé suite à un abus ou à un usage impropre du
produit, en cas de dommages causés lors d'un accident ou de négligence pendant le transport, si le défaut du produit est dû à des réparations ou autres modifications effectuées par des personnes non
autorisées par le Service Clients.
Le produit doit être installé par des professionnels du secteur ou par un personnel techniquement préparé, en suivant les procédures d'installation et de manutention indiquées dans les instructions.
3.RETOURS DE MARCHANDISE Aucun produit restitué ne sera accepté sans autorisation écrite (RMA) de la part de notre Service Clients.
Les produits doivent être rendus avec l'emballage original ou autre emballage équivalent afin d'éviter tout endommagement pendant le transport. Les dommages dus à un emballage inapproprié pour le
transport ne sont pas pris en compte dans la garantie.
Le produit restitué doit être accompagné d'une description détaillée du défaut et d'une photocopie de la facture ou du reçu original d'achat.
Le reçu ou la facture doivent contenir de façon claire les données suivantes : modèle - numéro de série - date d'achat - nom et adresse de l'acheteur et du revendeur autorisé
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MULTIFORMAT Installation Manual rev1 |24.08.2018
Please verify that you are working with the latest revision of this document before specifying your screen.
RACCORDEMENT MCS-N-RS232 (
pas inclus, option)
GARANTIE
Raccordement pour chaque moteur,
230V version:
Blanc Orange (TTBUS)
Blanc (TTBUS)
Blanc noir (commun TTBUS)
Marron (Ligne-Phase 230V)
Bleu (Neutre 230V)
Jaune Vert (Terre 230V)
Raccordement pour chaque moteur,
120V version:
Orange (TTBUS)
Violet (TTBUS)
Rose (commun TTBUS)
Noir (Ligne-Phase 120V)
Blanc (Neutre 120V)
Jaune Vert (Terre 120V)
Page 25
