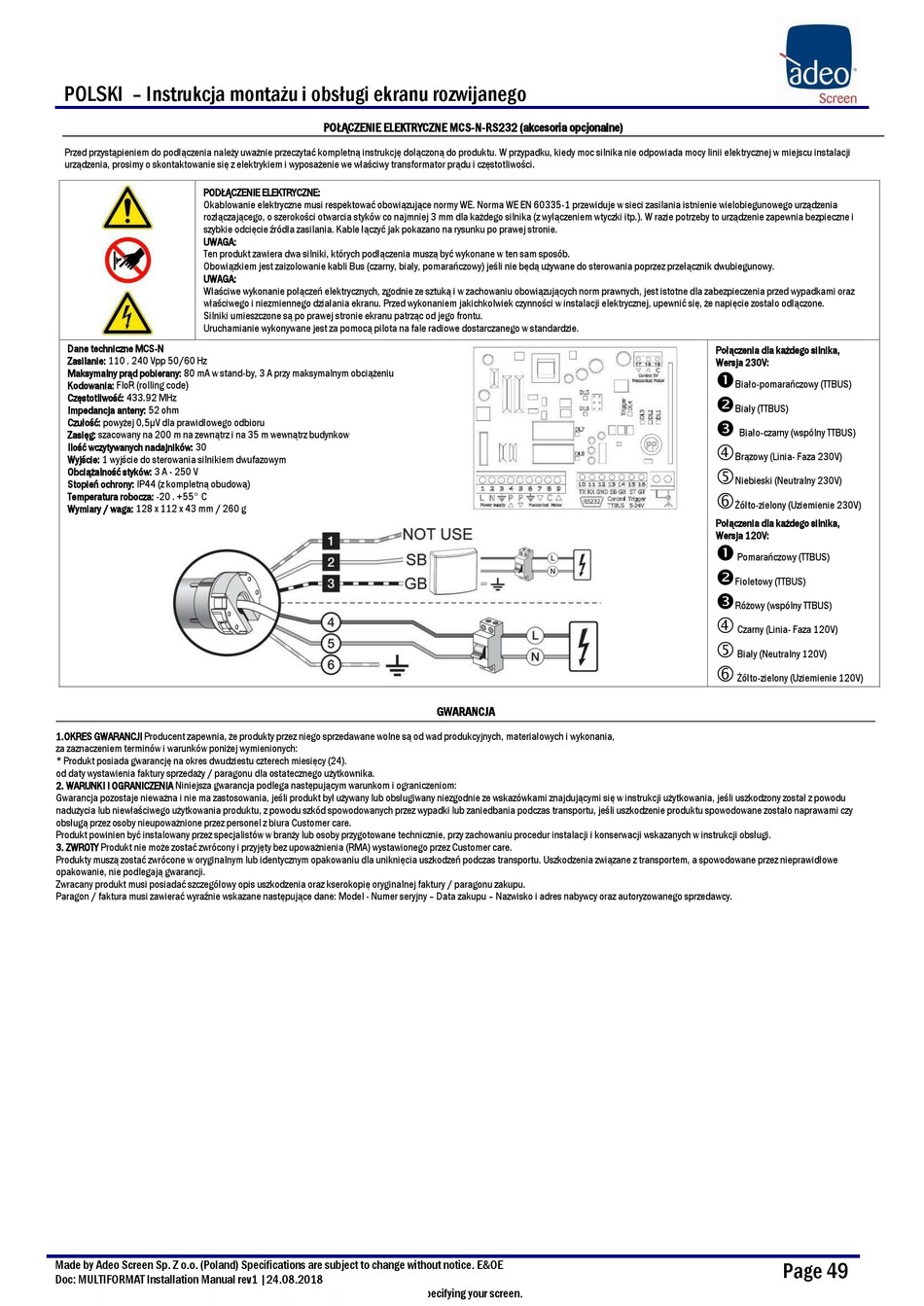

POLSKI – Instrukcja montażu i obsługi ekranu rozwijanego
Przed przystąpieniem do podłączenia należy uważnie przeczytać kompletną instrukcję dołączoną do produktu. W przypadku, kiedy moc silnika nie odpowiada mocy linii elektrycznej w miejscu instalacji
urządzenia, prosimy o skontaktowanie się z elektrykiem i wyposażenie we właściwy transformator prądu i częstotliwości.
PODŁĄCZENIE ELEKTRYCZNE:
Okablowanie elektryczne musi respektować obowiązujące normy WE. Norma WE EN 60335-1 przewiduje w sieci zasilania istnienie wielobiegunowego urządzenia
rozłączającego, o szerokości otwarcia styków co najmniej 3 mm dla każdego silnika (z wyłączeniem wtyczki itp.). W razie potrzeby to urządzenie zapewnia bezpieczne i
szybkie odcięcie źródła zasilania. Kable łączyć jak pokazano na rysunku po prawej stronie.
UWAGA:
Ten produkt zawiera dwa silniki, których podłączenia muszą być wykonane w ten sam sposób.
Obowiązkiem jest zaizolowanie kabli Bus (czarny, biały, pomarańczowy) jeśli nie będą używane do sterowania poprzez przełącznik dwubiegunowy.
UWAGA:
Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest istotne dla zabezpieczenia przed wypadkami oraz
właściwego i niezmiennego działania ekranu. Przed wykonaniem jakichkolwiek czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone.
Silniki umieszczone są po prawej stronie ekranu patrząc od jego frontu.
Uruchamianie wykonywane jest za pomocą pilota na fale radiowe dostarczanego w standardzie.
Dane techniczne MCS-N
Zasilanie: 110 . 240 Vpp 50/60 Hz
Maksymalny prąd pobierany: 80 mA w stand-by, 3 A przy maksymalnym obciążeniu
Kodowania: FloR (rolling code)
Częstotliwość: 433.92 MHz
Impedancja anteny: 52 ohm
Czułość: powyżej 0,5μV dla prawidłowego odbioru
Zasięg: szacowany na 200 m na zewnątrz i na 35 m wewnątrz budynkow
Ilość wczytywanych nadajników: 30
Wyjście: 1 wyjście do sterowania silnikiem dwufazowym
Obciążalność styków: 3 A - 250 V
Stopień ochrony: IP44 (z kompletną obudową)
Temperatura robocza: -20 . +55° C
Wymiary / waga: 128 x 112 x 43 mm / 260 g
1.OKRES GWARANCJI Producent zapewnia, że produkty przez niego sprzedawane wolne są od wad produkcyjnych, materiałowych i wykonania,
za zaznaczeniem terminów i warunków poniżej wymienionych:
* Produkt posiada gwarancję na okres dwudziestu czterech miesięcy (24).
od daty wystawienia faktury sprzedaży / paragonu dla ostatecznego użytkownika.
2. WARUNKI I OGRANICZENIA Niniejsza gwarancja podlega następującym warunkom i ograniczeniom:
Gwarancja pozostaje nieważna i nie ma zastosowania, jeśli produkt był używany lub obsługiwany niezgodnie ze wskazówkami znajdującymi się w instrukcji użytkowania, jeśli uszkodzony został z powodu
nadużycia lub niewłaściwego użytkowania produktu, z powodu szkód spowodowanych przez wypadki lub zaniedbania podczas transportu, jeśli uszkodzenie produktu spowodowane zostało naprawami czy
obsługą przez osoby nieupoważnione przez personel z biura Customer care.
Produkt powinien być instalowany przez specjalistów w branży lub osoby przygotowane technicznie, przy zachowaniu procedur instalacji i konserwacji wskazanych w instrukcji obsługi.
3. ZWROTY Produkt nie może zostać zwrócony i przyjęty bez upoważnienia (RMA) wystawionego przez Customer care.
Produkty muszą zostać zwrócone w oryginalnym lub identycznym opakowaniu dla uniknięcia uszkodzeń podczas transportu. Uszkodzenia związane z transportem, a spowodowane przez nieprawidłowe
opakowanie, nie podlegają gwarancji.
Zwracany produkt musi posiadać szczegółowy opis uszkodzenia oraz kserokopię oryginalnej faktury / paragonu zakupu.
Paragon / faktura musi zawierać wyraźnie wskazane następujące dane: Model - Numer seryjny – Data zakupu – Nazwisko i adres nabywcy oraz autoryzowanego sprzedawcy.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MULTIFORMAT Installation Manual rev1 |24.08.2018
Please verify that you are working with the latest revision of this document before specifying your screen.
POŁĄCZENIE ELEKTRYCZNE MCS-N-RS232 (akcesoria opcjonalne)
GWARANCJA
Połączenia dla każdego silnika,
Wersja 230V:
Biało-pomarańczowy (TTBUS)
Biały (TTBUS)
Biało-czarny (wspólny TTBUS)
Brązowy (Linia- Faza 230V)
Niebieski (Neutralny 230V)
Żółto-zielony (Uziemienie 230V)
Połączenia dla każdego silnika,
Wersja 120V:
Pomarańczowy (TTBUS)
Fioletowy (TTBUS)
Różowy (wspólny TTBUS)
Czarny (Linia- Faza 120V)
Biały (Neutralny 120V)
Żółto-zielony (Uziemienie 120V)
