Anschluss- und Verdrahtungsschema
Position der Leiterplatten
Motor Austragungsschnecke
sYK
Externe Beschickung (potenzialfrei)
sYL
Zuordnung Klemmen Stecker
1: Linkslauf (Linkslauf des Motors
tung Umschalteinheit nach rechts)
2: Rechtslauf (Rechtslauf des Motors
richtung Umschalteinheit nach links)

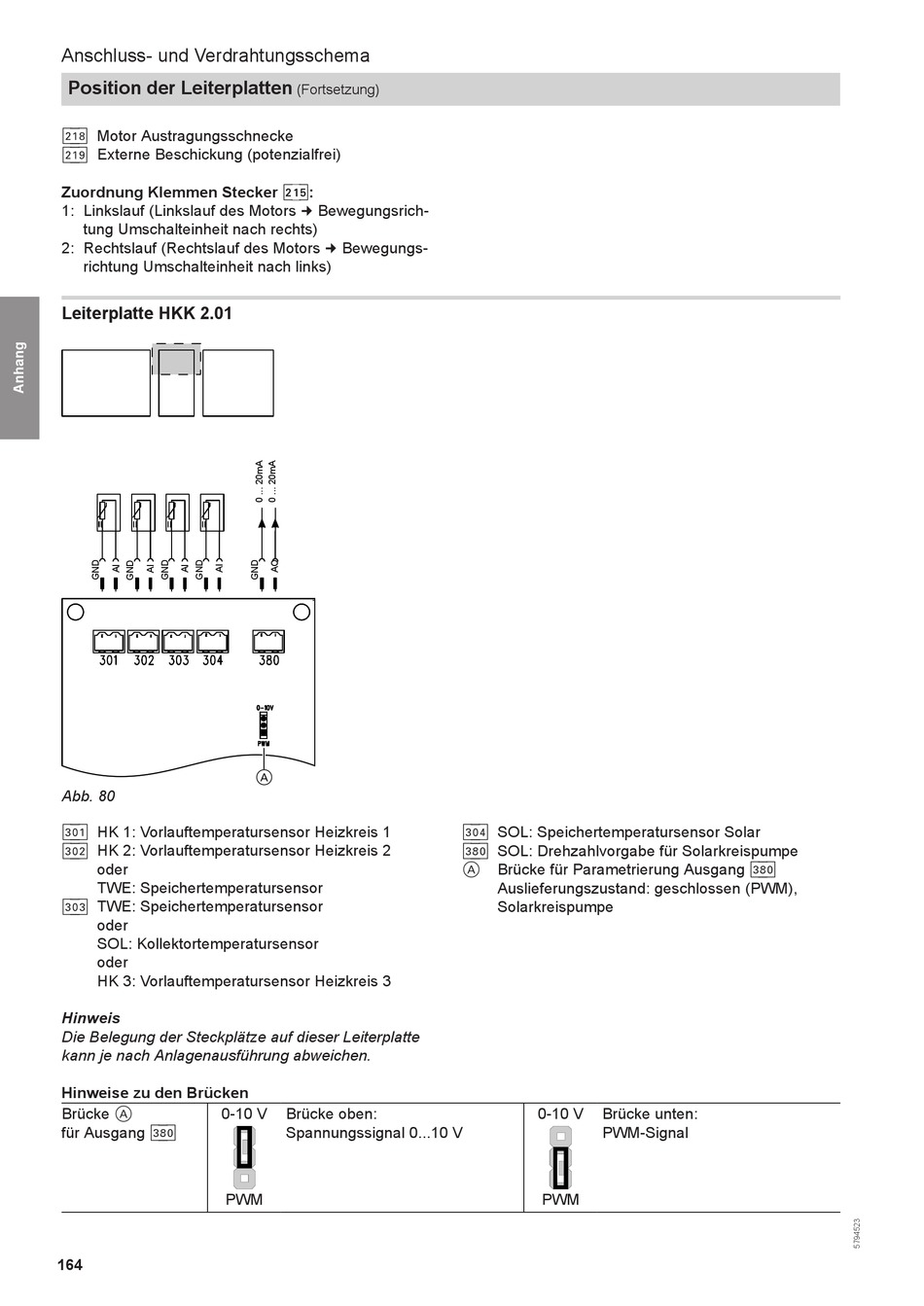

Leiterplatte HKK 2.01
Abb. 80
d-A
HK 1: Vorlauftemperatursensor Heizkreis 1
HK 2: Vorlauftemperatursensor Heizkreis 2
d-S
oder
TWE: Speichertemperatursensor
TWE: Speichertemperatursensor
d-D
oder
SOL: Kollektortemperatursensor
oder
HK 3: Vorlauftemperatursensor Heizkreis 3
Hinweis
Die Belegung der Steckplätze auf dieser Leiterplatte
kann je nach Anlagenausführung abweichen.
Hinweise zu den Brücken
Brücke
A
0-10 V
für Ausgang
d;Ö
PWM
164
(Fortsetzung)
:
sYG
Bewegungsrich-
Ó
Bewegungs-
Ó
A
Brücke oben:
Spannungssignal 0...10 V
d-F
SOL: Speichertemperatursensor Solar
SOL: Drehzahlvorgabe für Solarkreispumpe
d;Ö
Brücke für Parametrierung Ausgang
A
Auslieferungszustand: geschlossen (PWM),
Solarkreispumpe
0-10 V
Brücke unten:
PWM-Signal
PWM
d;Ö
