Anwendung #7 Feldgeräte auf mehreren Fluren verbinden
In einer typischen HVAC Installation werden viele Fan Coil Units
(FCU) oder Variable-Air-Volume (VAV) Endeinheiten an der
Decke von jedem Flur eines mehrgeschossigen Bürogebäudes
installiert. Oft enthalten diese Einheiten BACnet MS/TP Con-
troller, welche sich alle einen EIA-485 Bus teilen. Abhängig von
der Rate des EIA-485 Empfängers sind 32, 64 oder 128 Geräte
am gleichen Bus erlaubt. Bei einer großen Anzahl an Geräten
am gleichen Bus über verschiedene Flure mit verdeckter Leitung
kann die Fehlerdiagnose schwierig sein. Das Hinzufügen
eines EIA-485 Empfängers kann das Problem erschweren.

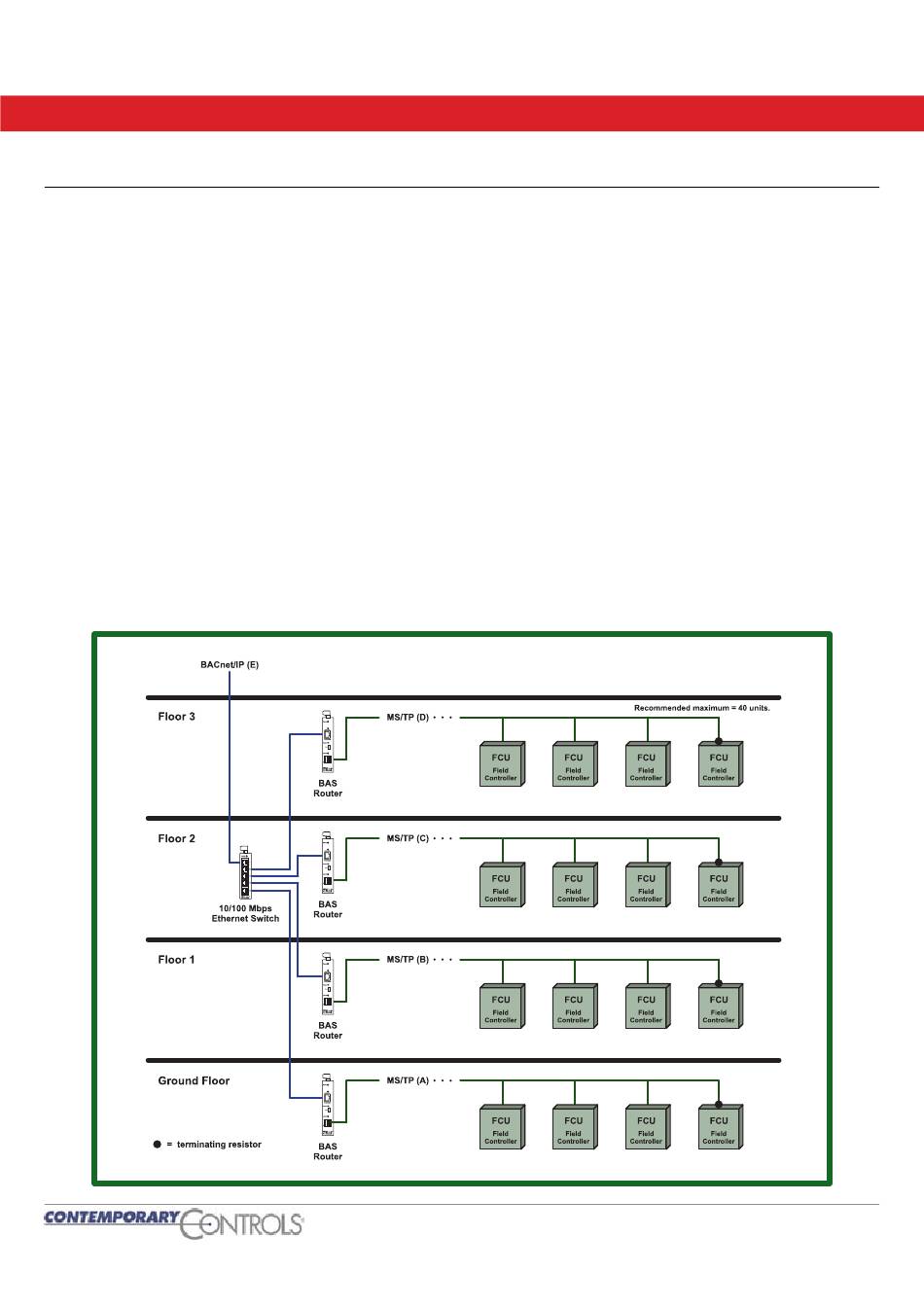

Ein besserer Ansatz ist, alle an einen Bus verbundenen Endkon-
trolleinheiten eines Flures mit einem Ende an den MS/TP Port
des BAS Routers zu verbinden und das entfernte Ende mit
einem 120 Ohm Widerstand zu begrenzen. Der BAS Router
wird mit EIA-485 Vorspannung und Terminierung versendet,
sodass ein externer Abschlusswiderstand nicht notwendig ist.
Der BAS Router Ethernet Port ist dann mit einem 10/100 Mbps
Ethernet Switch verbunden und dann wird eine Kabelverbin-
dung durch Steigleitungen zum zentral gelegenen Gebäude-
oder Automationscontroller, welche über BACnet/IP arbeiten,
hervorgebracht. Auf jedem Flur wird ein BAS Router, welcher
für die Datengeräte auf dem Flur bestimmt ist, installiert.
Anwendungsleitfaden — BAS Router
Wenn das Gebäude ein strukturiertes Verkabelungssystem
unterstützt, kann die BAS Router Ethernet Leitung dieses
System teilen. Mit diesem Ansatz ist es nicht nötig, eine
EIA-485 Leitung zwischen den Fluren vorzunehmen.
Durch eine geringere Anzahl an Datengeräten an einem
MS/TP Segment, wird der Netzwerkverkehr an diesem
Segment reduziert.
Viele MS/TP Datencontroller unterstützen Auto-Bauding,
sodass es nur nötig ist, die Baudrate am BAS Router auf
die gewünschte Einstellung einzustellen und alle Datencon-
troller passen sich an. Die maximale Anzahl an MS/TP
Geräten an jedem Segment ist oft beliebig. Angenommen,
dass Halblast EIA-485 Empfänger an den Datencontrollern
existieren, würde eine angemessene Grenze ungefähr
40 sein. Jedes MS/TP Segment wird als ein separates
BACnet Netzwerk behandelt, sodass jedem Segment
eine einmalige Netzwerknummer einschließlich des
BACnet/IP Netzwerkes zugewiesen werden muss.
